申请日2012.11.19
公开(公告)日2013.06.12
IPC分类号C02F1/28
摘要
本实用新型公开了一种甲醇钠废水处理装置，包括有吸附塔，吸附塔上分别设有进料口和出料口，吸附塔的进料口前依次连接转子流量计、精滤器、离心泵、进塔前物料储罐;吸附塔的出料口后依次连接转子流量计和进塔后物料储罐。本实用新型结构简单，绿色环保，将甲醇啊废水中的有机成分除去，降低了废水处理成本。
权利要求书
1.一种甲醇钠废水处理装置，包括有吸附塔，所述的吸附塔上分别设有进料口和出料口，其特征在于：所述吸附塔进料口前有吸附前物料储罐，吸附塔塔体内装有吸附树脂，吸附塔出料口后有吸附后物料储罐，所述吸附前物料储罐与吸附塔之间装有防爆离心泵、精滤器、转子流量计一，所述吸附塔与吸附后物料储罐装有转子流量计二。
2.根据权利要求1所述的甲醇钠废水处理装置，其特征在于：所述吸附塔与吸附前、后物料储罐之间的管道中以及吸附前物料储罐与防爆离心泵之间的管道中分别安装有阀门。
说明书
甲醇钠废水处理装置
技术领域
本实用新型涉及废水处理装置，具体涉及一种甲醇钠废水处理装置。
背景技术
吸附装置广泛应用于石油、化工、农药、染料、医药、食品等生产型用户和各种科研实验项目的研究，用来完成分离工艺过程的容器。
吸附装置是一种固定床，根据分离条件对设备结构功能及配置附件的设计。从开始的进料-吸附-出料均能够以较高的自动化程度完成预先设定好的步骤，对吸附过程中进料流速、出料流速等重要参数进行严格的调控。
受于吸附时间的限制，有时候填料的吸水速率较低，控制流速能有效地吸附废水中的有机成分。
实用新型内容
本实用新型的目的是提供一种吸附装置，将甲醇钠废水中有机成分有效地去除，以保证废水达标排放。
本实用新型的技术方案如下：

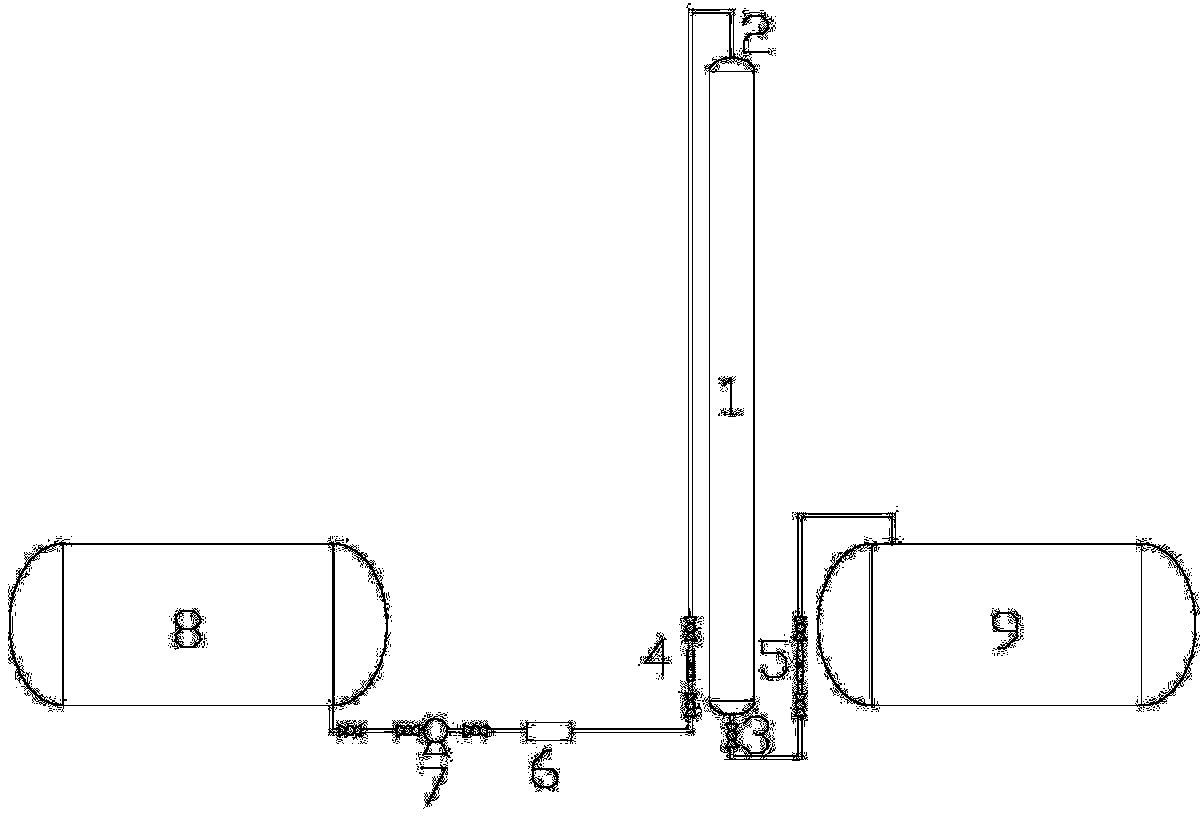

一种甲醇钠废水处理装置，包括有吸附塔，所述的吸附塔上分别设有进料口和出料口，其特征在于：所述吸附塔进料口前有吸附前物料储罐，吸附塔塔体内装有吸附树脂，吸附塔出料口后有吸附后物料储罐，所述吸附前物料储罐与吸附塔之间装有防爆离心泵、精滤器、转子流量计一，所述吸附塔与吸附后物料储罐装有转子流量计二。
所述的甲醇钠废水处理装置，其特征在于：所述吸附塔与吸附前、后物料储罐之间的管道中以及吸附前物料储罐与防爆离心泵之间的管道中分别安装有阀门。
本实用新型的有益效果：
本实用新型结构简单，绿色环保，操作方便，能有效地去除甲醇钠废水中的有机成分。
