申请日2012.11.18
公开(公告)日2013.03.06
IPC分类号F16K31/04; F16K11/22; F16K31/53
摘要
本发明公开了一种程序控制的多路水处理装置，主要是由水处理阀上端阀芯控制轴上固连的传动齿轮，通过工作电机驱动连接构成;它是设有多路程序控制器通过导线束连接，至少与一个水处理阀的工作电机和间隔位于所述传动齿轮上方设有的工位换向控制器电路相连。通过设有控制程序准确，结构简单，价格低廉的单一多路程序控制器通过导线束，与水处理阀上的驱动电机和工位换向控制器电路分别相连。工作中，在多路程序控制器自动设定的作业程序和工位换向控制器的信号反馈，准确地控制了电动水处理阀交替进行工作供水和再生清洗排污作业。同现有技术相比，明显降低了用户水处理生产的使用成本，有效保证了水处理设备连续对外进行工作供水。
权利要求书

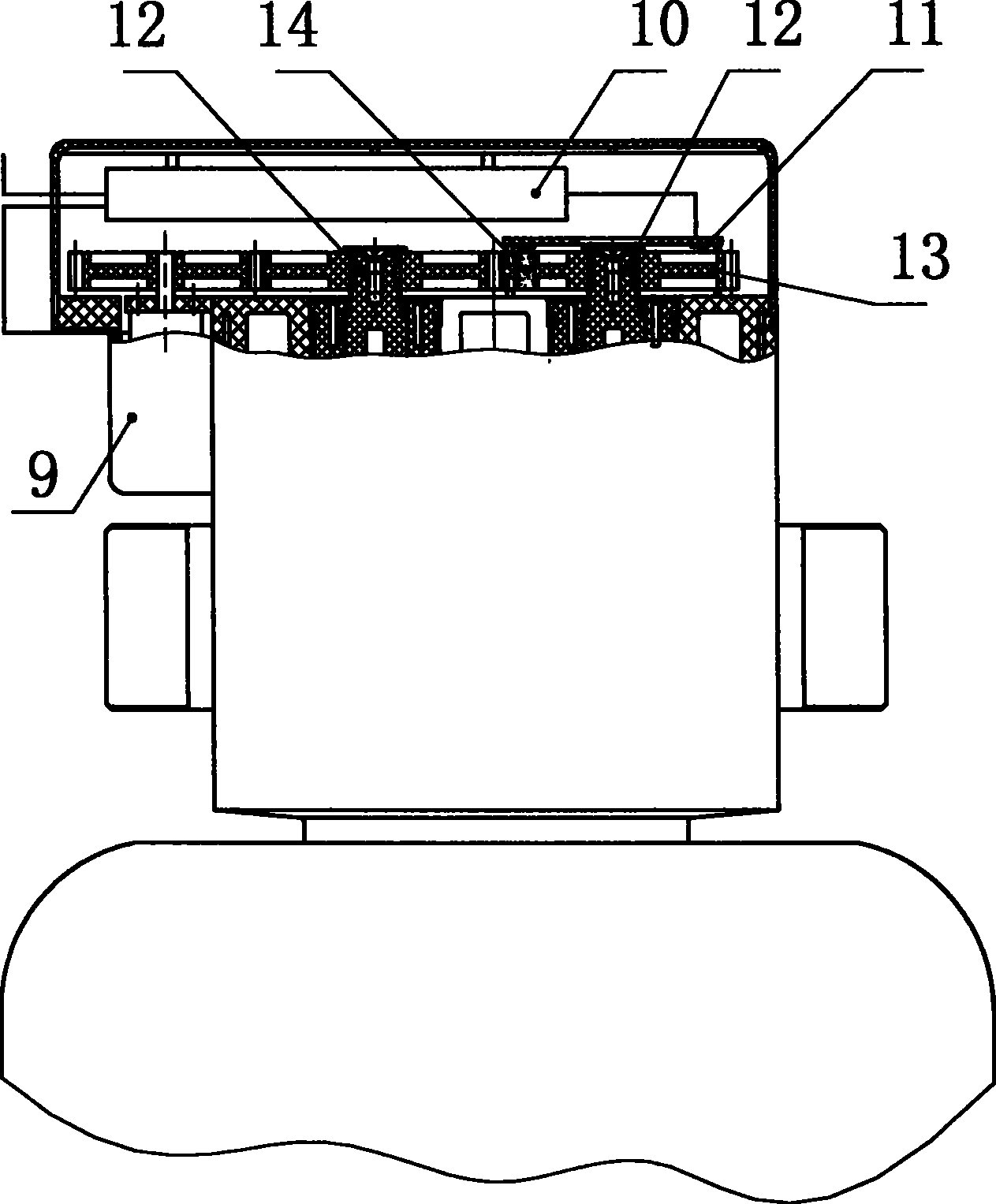

1.一种程序控制的多路水处理装置，主要是由水处理阀上端阀芯 控制轴(12)上固连的传动齿轮(13)，通过工作电机(9)驱动连接 构成;其特征在于：设有多路程序控制器(10)通过导线束连接，至 少与一个水处理阀的工作电机(9)和间隔位于所述传动齿轮(13)上 方设有的工位换向控制器(11)电路相连。
2.根据权利要求1所述一种程序控制的多路水处理装置，其特征 在于：所述多路程序控制器(10)是连在所述水处理阀的阀体上。
3.根据权利要求1所述一种程序控制的多路水处理装置，其特征 在于：所述多路程序控制器(10)是与所述水处理阀分体相连。
4.根据权利要求1或2或3所述一种程序控制的多路水处理装置， 其特征在于：在所述传动齿轮(13)的上端面连有磁铁(14);所述磁 铁与所述工位换向控制器(11)下端面设有的电控元件位置相对应。
5.根据权利要求4所述一种程序控制的多路水处理装置，其特征 在于：所述的水处理阀为2个至5个。
说明书
一种程序控制的多路水处理装置
(一)技术领域：本发明涉及多路水处理生产设备;具体涉及一种程序 控制的多路水处理装置。
(二)背景技术：现有技术中，人们用于生活或生产中连续对外进行工 作供水的水处理设备，主要是由两个电动水处理阀连接构成。工作中， 生产程序要求人们通过操控两个电动水处理阀，交替进行工作供水和 再生清洗排污作业，既在控制一个水处理阀对外进行工作供水作业的 同时，又要控制另一个水处理阀对水处理设备罐体内的滤料进行再生 清洗排污。其存在不足：一是由于每个电动水处理阀上的电动操控装 置结构复杂，价格昂贵，明显地增加了用户水处理生产的使用成本; 二是当人们同时操控一个水处理阀对外进行工作供水，另一个水处理 阀开始对水处理设备罐体内的滤料进行再生清洗排污时，常出现工作 供水和再生清洗排污作业程序相互重迭的现象，如两个电动水处理阀 同时进行再生清洗排污作业，此时水处理设备则停止对外进行工作供 水，严重地影响了人们生活或生产中的用水需要。
(三)发明内容：针对上述现有技术存在的不足，本发明的目的在于提 供一种程序控制的多路水处理装置，旨在降低用户水处理生产的使用 成本，并确保水处理设备连续对外进行工作供水。
为实现上述目的，本发明的技术方案是这样实现的，这种程序控制 的多路水处理装置，主要是由水处理阀上端阀芯控制轴上固连的传动 齿轮，通过工作电机驱动连接构成;它是设有多路程序控制器通过导 线束连接，至少与一个水处理阀的工作电机和间隔位于所述传动齿轮 上方设有的工位换向控制器电路相连。
实施上述技术方案时，本发明所述的多路程序控制器可以连在所述 水处理阀的阀体上。
实施上述技术方案时，本发明所述的多路程序控制器还可以与所述 水处理阀分体相接。
实施上述技术方案时，本发明是在所述传动齿轮的上端面连有磁 铁;所述磁铁与所述工位换向控制器下端面设有的电控元件位置相对 应。
实现上述技术方案时，本发明所述的水处理阀为2个至5个。
本发明采取上述结构，通过设有控制程序准确，结构简单，价格低 廉的单一多路程序控制器通过导线束，与水处理阀上的驱动电机和工位 换向控制器电路分别相连。工作中，在多路程序控制器自动设定的作业 程序和工位换向控制器的信号反馈，准确地控制了水处理阀交替进行工 作供水和再生清洗排污作业。同现有技术相比，明显降低了用户水处理 生产的使用成本，有效保证了水处理设备连续对外进行工作供水。
