申请日2013.11.18
公开(公告)日2014.04.09
IPC分类号C02F9/04
摘要
本实用新型涉及城市污水处理设备，有效解决城市污水的处理，实现减少环境污染的问题，其结构是，池体上部一侧有污水进水管，污水进水管下部的池体内装有横向的隔网，隔网下部的池体内装有与隔网平行的过滤层，过滤层下部的池体内构成反应槽，池体内底部上面装有水下曝气器及沉渣传感器，池体下部侧面有与池体内连通的出水管，出水管经水泵与储水箱上部相连通，过滤层下面储水箱的侧壁上装有絮凝剂的进口管，储水箱下部有排水管，储水箱上部内装有水位传感器，池体外侧壁上部装有控制器，控制器与水下曝气器、沉渣传感器、水位传感器及水泵相连接，本实用新型结构简单，新颖独特，易安装使用，效果好，有效实现对污水的处理和应用，节能环保。
权利要求书

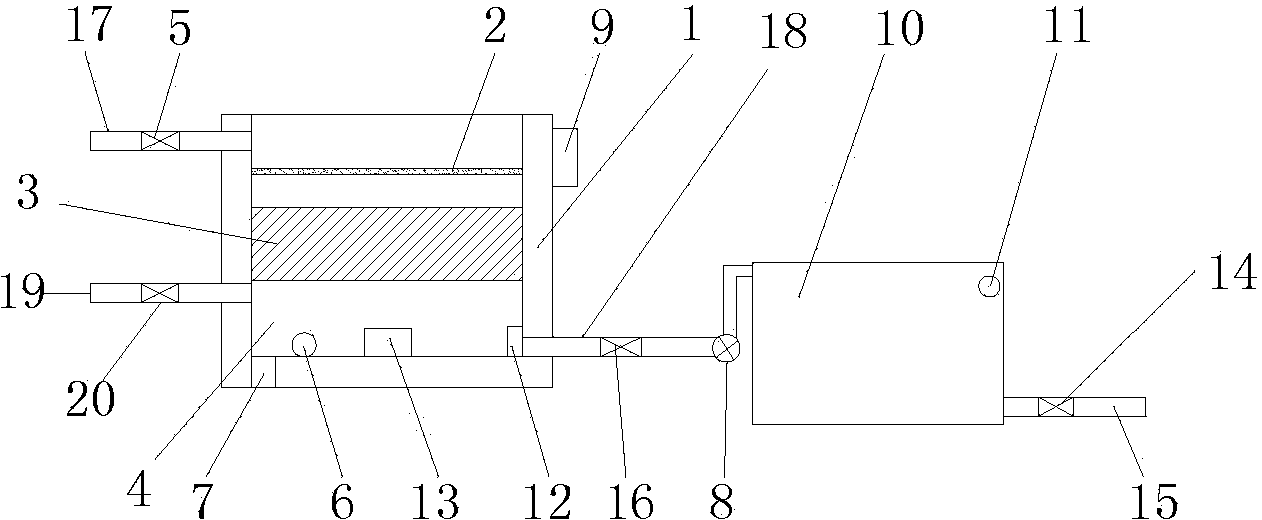

1.一种城市污水处理设备，包括池体和储水箱，其特征在于，池体(1)上部一侧有污水进水管(17)，污水进水管下部的池体内装有横向的隔网(2)，隔网下部的池体内装有与隔网平行的过滤层(3)，过滤层下部的池体内构成反应槽(4)，池体内底部上面装有水下曝气器(13)及沉渣传感器(6)，池体下部侧面有与池体内连通的出水管(18)，出水管(18)经水泵(8)与储水箱(10)上部相连通，过滤层(3)下面储水箱的侧壁上装有絮凝剂的进口管(19)，储水箱下部有排水管(15)，储水箱上部内装有水位传感器(11)，池体外侧壁上部装有控制器(9)，控制器(9)与水下曝气器(13)、沉渣传感器(6)、水位传感器(11)及水泵(8)相连接。
2.根据权利要求1所述的城市污水处理设备，其特征在于，所述的池体底部有清污口(7)。
3.根据权利要求1所述的城市污水处理设备，其特征在于，所述的出水管(18)在池体内的一端上装有过滤器(12)。
4.根据权利要求1所述的城市污水处理设备，其特征在于，所述的污水进水管(17)上装有第一电磁阀(5)，出水管(18)上装有第二电磁阀(16)，排水管(15)上装有第三电磁阀(14)，进口管(19)上装有第四电磁阀(20)，第一电磁阀(5)、第二电磁阀(16)、第三电磁阀(14)、第四电磁阀(20)分别与控制器(9)相连。
说明书
城市污水处理设备
技术领域
本实用新型涉及污水处理，特别是一种城市污水处理设备。
背景技术
城市污水处理一直是环境保护中的一个难题，而环保是我国的一项基本国策，环保产业是国民经济新的经济增长点之一，国家鼓励与扶持环保没备项目。目前，在不能实现污、废水自排放的场所需要修建贮存、提升设备，传统的污、废水贮存、提升设备大多是由钢筋混凝士砌筑而成。这样不仅施工周期长、施工难度大，而且易渗漏、堵塞、不易清淘等，并会对环境造成污染。现虽有多种形式的污水处理装置，但由于结构上的问题，其使用并不尽人意，因此，城市污水如何进行有效处理，并实现其利用，节约资源，减少环境污染，一直是人们希望解决的技术难题。
发明内容
针对上述情况，为克服现有技术之缺陷，本实用新型之目的就是提供一种城市污水处理设备，可有效解决城市污水的处理，从而实现节约资源，减少环境污染的问题。
本实用新型解决的技术方案是，包括池体和储水箱，池体上部一侧有污水进水管，污水进水管下部的池体内装有横向的隔网，隔网下部的池体内装有与隔网平行的过滤层，过滤层下部的池体内构成反应槽，池体内底部上面装有水下曝气器及沉渣传感器，池体下部侧面有与池体内连通的出水管，出水管经水泵与储水箱上部相连通，过滤层下面储水箱的侧壁上装有絮凝剂的进口管，储水箱下部有排水管，储水箱上部内装有水位传感器，池体外侧壁上部装有控制器，控制器与水下曝气器、沉渣传感器、水位传感器及水泵相连接。
本实用新型结构简单，新颖独特，易安装使用，效果好，有效实现对污水的处理和应用，节能环保，经济和社会效益显著。
