申请日2012.11.06
公开(公告)日2013.06.12
IPC分类号B08B3/02
摘要
一种柜式空调的空调清洗污水收集器，由挡水板和水槽组成;所述的水槽与挡水板连接，挡水板与空调机铰接本实用新型在高压水清洗柜式空调室内机时，将清洗污水收集到水槽里，并通过连接喉嘴的水管排出，防止污水横流和损坏机内电器，且本实用新型结构简单，成本低廉，有极大的市场推广价值。
权利要求书

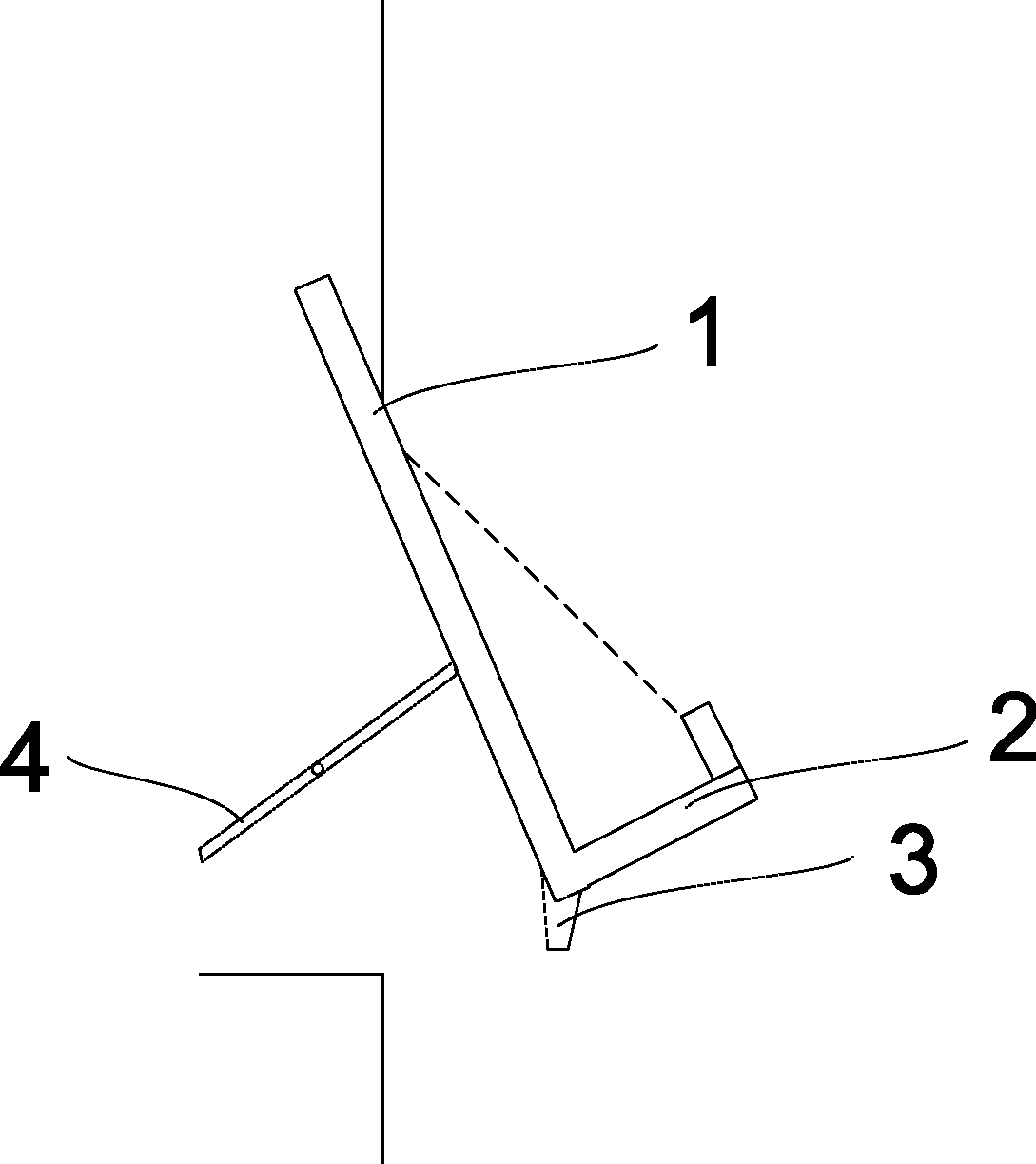

1.一种柜式空调的空调清洗污水收集器，其特征在于：由挡水板(1)和水槽(2)组成;所述的水槽(2)与挡水板(1)连接，挡水板(1)与空调机铰接。
2.根据权利要求1所述的一种柜式空调的空调清洗污水收集器，其特征在于：所述的水槽(2)设有喉嘴(3)。
3.根据权利要求1所述的一种柜式空调的空调清洗污水收集器，其特征在于：所述的挡水板(1)上还设有连接于机壳的顶子(4)。
说明书
一种柜式空调的空调清洗污水收集器
技术领域
本实用新型涉及空调清洁用品领域，尤其是一种柜式空调的空调清洗污水收集器。
背景技术
随着生活水平提高，柜式空调已普及到工作和生活中。由于长期使用空调，使空调内机的翅片处吸附大量灰尘，滋生大量病菌，这些灰尘和病菌，通过空调机的吹送，形成二次污染，是造成室内空气污染的最重要源头，这就需要清洗。
目前，柜式空调室内机通常只清洗防尘网和对翅片喷洒消毒清洗剂，清洁效果很差，如果要用高压水彻底清洗翅片，会造成污水横流并损坏鼓风机的电圈等。
发明内容
本实用新型为解决上述存在的问题，提供一种柜式空调的空调清洗污水收集器。
本实用新型的技术方案是这样实现的：
一种柜式空调的空调清洗污水收集器，其特征在于：由连接板和水槽组成;所述的水槽与挡水板连接，挡水板与空调机铰接;
优选的，水槽有一喉嘴，可连接水管;
优选的，挡水板上还设有连接于机壳的顶子。
有益效果
本实用新型 在高压水清洗柜式空调室内机时，将清洗污水收集到水槽里，并通过连接孔洞的水管排出，防止污水横流和损坏机内电器，且本实用新型结构简单，成本低廉，有极大的市场推广价值。
