申请日2012.11.05
公开(公告)日2013.06.05
IPC分类号C02F3/02
摘要
本实用新型提供一种污水处理设备，尤其涉及一种污水处理好氧反应设备。所述设备包括框架、曝气部分、进水部分、填料部分、出水部分。本实用新型提供的污水处理好氧反应设备，由于采用了模块化对设备进行组装，使得此污水处理好氧反应设备具有技术先进、结构合理、施工安装快捷、运行维护方便、可操作性强。
权利要求书
1.一种好氧污水处理设备，其特征在于，包括框架、曝气部分、进水部分、填料部分、出水部分，各部分按照以上顺序由下到上依次与框架连接。
2.如权利要求1所述的设备，其特征在于，所述曝气部分包括曝气器、空气管道，曝气器通过固定件与空气管道连接。
3.如权利要求1所述的设备，其特征在于，所述进水部分由进水板组成，其中在进水板上设有进水孔。
4.如权利要求1所述的设备，其特征在于，所述填料部分包括填料、支撑部件，填料置于支撑部件上。
5.如权利要求4所述的设备，其特征在于，所述填料部分还包括填料拦截装置，填料置于拦截装置中间。
6.如权利要求1所述的设备，其特征在于，所述出水部分的出水孔设置在框架上，距离框架上边缘10-50cm。
7.如权利要求3或6之一所述的设备，其特征在于，所述出水孔与进水孔位于立体斜对角线上。
说明书
一种污水处理好氧反应设备
技术领域
本实用新型涉及一种污水处理设备，尤其涉及一种污水处理好氧反 应设备。
背景技术
随着经济的发展，水环境污染问题越来越严重，越来越突出的环境 问题和人们环保意识的提高，使得国家对处理污水的排放标准要求越来 越严格。已经建有的集中式污水处理厂，由于土地的限制，大多数没有 扩建的可能，如何在尽量不扩建的条件下，进行污水厂的提标，是未来 污水处理领域的一大课题。
集中的污水处理解决了人们关心的水环境污染问题，集中式污水处 理成为城市污水处理的主要方式。然而目前只有富裕的国家才能全部普 及卫生设备和处理系统。不论工业化和现代化水平有多高，总还有大部 分的人生活在乡村或者偏远地区。这些地方远离市政管网，污水难以得 到有效的集中处理。在这些地区设置分散式污水处理装置能有效的解决 水污染问题。目前我国国内的就地分散式污水处理装置多存在管理维护 麻烦、故障多、安装繁琐、不适合批量生产等缺点。
发明内容
针对上述技术的不足之处，本实用新型提供一种技术先进、结构合 理、施工安装快捷、运行维护方便、可操作性强的污水处理好氧反应设 备。

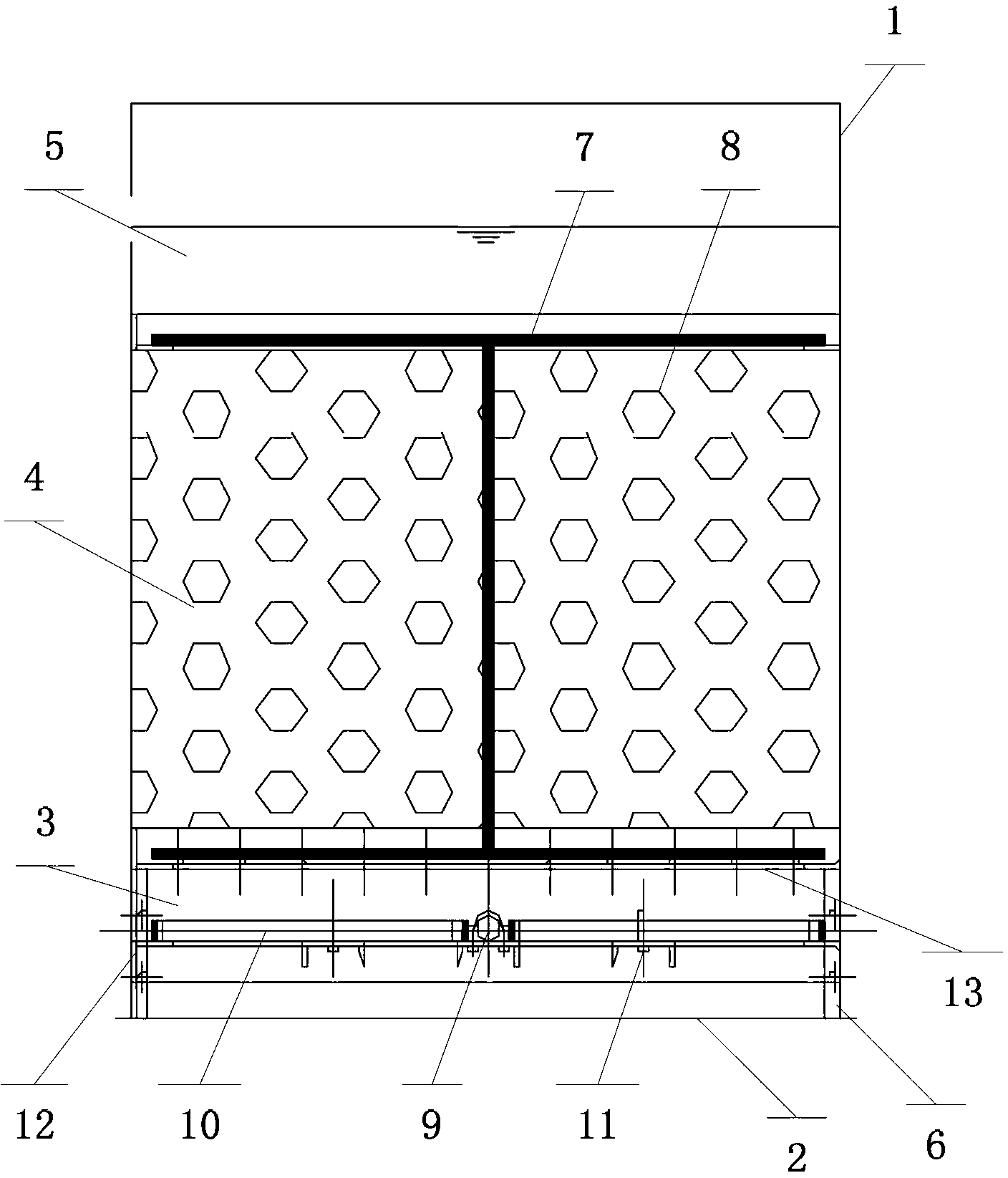

为实现上述目的，本实用新型提供一种好氧污水处理设备，包括框 架、曝气部分、进水部分、填料部分、出水部分，各部分按照以上顺序 由下到上依次与框架连接。
可选的，所述曝气部分包括曝气器、空气管道，曝气器通过固定件 与空气管道连接。
可选的，所述进水部分由进水板组成，其中在进水板上设有进水孔。
可选的，所述进水孔的形状选自方形、圆形、椭圆形中的任意一种。
可选的，所述进水孔的数量不少于1个。
可选的，所述填料部分包括填料、支撑部件，填料置于支撑部件上。
可选的，所述填料部分还包括拦截装置，填料置于拦截装置中间。
可选的，所述出水部分的出水孔设置在框架上，距离框架上边缘 10-50cm。
可选的，所述出水部分的出水孔形状选自方形、圆形、椭圆形中的 任意一种。
可选的，所述出水孔与进水孔位于立体斜对角线上。
与现有技术相比，本实用新型具有以下优点：
本实用新型提供的本发明提供的污水处理好氧反应设备，由于采用 了模块化对设备进行组装，使得此污水处理好氧反应设备具有技术先进、 结构合理、施工安装快捷、运行维护方便、可操作性强。
