申请日2012.10.24
公开(公告)日2013.05.15
IPC分类号C02F9/04
摘要
一种多功能污水净化装置，包括外壳、控制台、溶气罐等，是一种可以用于各种净化水的装置，能把污水经过混合加药后再经过浮选脱料器和收脱料器实现固液分离，再经过过滤室过滤分离成清水，解决了目前国内、国外污水处理中的难题。
权利要求书

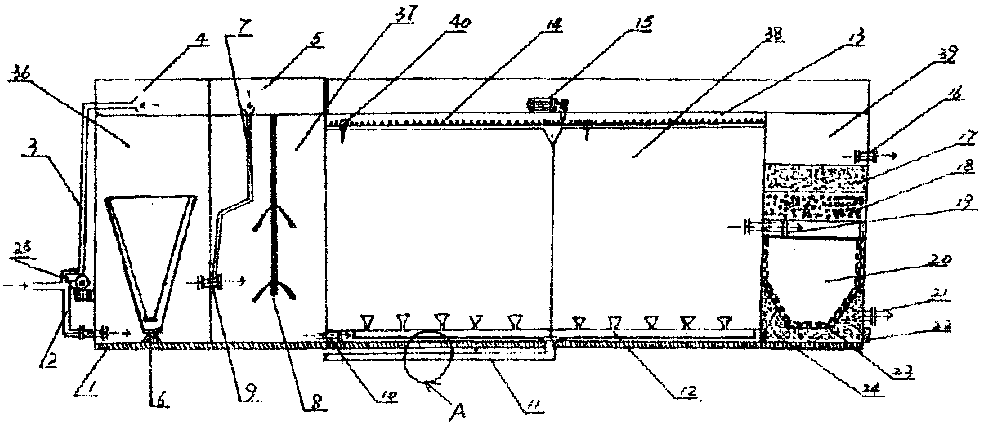

1.一种多功能污水净化装置，包括壳体(1)、控制台、溶气罐，其特征是：所述的壳体(1)上部设有第一储药罐(4)和第二储药罐(5)，第一储药罐(4)通过加药管(3)和进水管(2)与混合反应器(36)相连，混合反应器(36)通过管道(9)与凝聚分析器(37)连接，其中在壳体底部安有波型自旋混合器(6)，在凝聚分析器(37)上端安有备用搅拌翅(8)，凝聚分析器(37)通过管道(10)与浮选脱料器(38)相接，浮选脱料器(38)的上端安有收脱料器(13)和电动机(15)，浮选脱料器(38)的下端设有释放器(12)，释放器(12)通过压力溶气管(11)与外接溶气罐相连，收脱料器(13)下部安有排料槽(27)，其通过排料管(28)与脱水罐(20)相连，浮选脱料器(38)通过管道(19)与过滤室(39)连接。
2.如权利要求1所述的一种多功能污水净化装置，其特征是：所述的过滤室(39)内设有粗过滤层(18)、细过滤层(17)和出水口(16)。
3.如权利要求l所述的一种多功能污水净化装置，其特征是：所述的脱水罐(20)内设有渗透层(23)、吸附层(24)和出料口(21)和排放口(22)。
4.如权利要求1所述的一种多功能污水净化装置，其特征是：所述的收脱料器(13)上设有传动轴(31)，传动轴(31)上装有收脱料网板(40)，传动轴(31)两端安有凹轮(32)，凹轮(32)卡在固定在壳体(1)上的行轨(33)上，传动轴(31)上还安有链轨(14)并通过齿轮(34)与和电动机(15)和变速机(29)相连的轴承(30)连接。
5.如权利要求1所述的一种多功能污水净化装置，其特征是：释放器(12)至少是2个。
6.如权利要求1所述的一种多功能污水净化装置，其特征是：所述的浮选脱料器(38)上可装有塑料透明防护罩。
说明书
一种多功能污水净化装置
技术领域
本实用新型涉及一种污水净化装置，尤其是一种用于处理各种污水再生资源净化装置。
背景技术
传统的污水处理方法一般采用碱回收方法，该设备复杂，一次性投资昂贵，日运行费用过高，且效果不够理想，制约因素太多，不适应中、小型企业。
实用新型内容
本实用新型的目的是提供一种多功能污水净化装置，它摆脱了传统工艺的要求，通过对污水配加药液达到分离污水的目的，再经过混合搅拌，由浮选脱料器和收脱料器实现固液分离，再经过过滤室过滤成为清水。设备简单，投资费用低，回收处理污水效果十分显著。
本实用新型的目的是这样实现的：一种多功能污水净化装置，包括壳体、控制台、溶气罐，其中，所述的壳体上部设有第一储药罐和第二储药罐，第一储药罐通过加药管和进水管与混合反应器相连，混合反应器通过管道与凝聚分析器连接，其中在壳体底部安有波型自旋混合器，在凝聚分析器上端安有备用搅拌翅，凝聚分析器通过管道与浮选脱料器相接，浮选脱料器的上端安有收脱料器和电动机，浮选脱料器的下端设有释放器，释放器通过压力溶气管与外接溶气罐相连，收脱料器下部安有排料槽，其通过排料管与脱水罐相连，浮选脱料器通过管道与过滤室连接。所述的过滤室内设有粗过滤层、细过滤层和出水口。所述的脱水罐内设有渗透层、吸附层和出料口、排放口。所述的收脱料器上设有传动轴，传动轴上装有收脱料网板，传动轴两端安有凹轮，凹轮卡在固定在壳体上的行轨上，传动轴上还安有链轨并通过齿轮与和电动机和变速机相连的轴承连接。释放器至少是2个。所述的浮选脱料器上可装有塑料透明防护罩。
本实用新型的优点是：是一种可以用于各种净化水的装置，处理污水速度快，流量大，成本低，能使污水中污染负荷几乎全部析出，并浓缩成Ф3～10mm群体，该装置结构紧凑，处理水量大(为一般工艺同等投资处理的1.5倍以上)，占地少(为通用工艺的六分之一)，造价低(为一般治理污染工程的60%)，工期短(为一般工艺的30%)，易操作(每班一人，为一般工艺的50%)，日常运行费用低。
