申请日2013.01.06
公开(公告)日2013.04.24
IPC分类号C02F1/48; C02F5/00
摘要
本发明是一种能够方便施加电磁场强度的在线水处理装置，其特点是，在具有进水口和出水口的储水容器中设置至少一个能够产生交变磁场的组件，能够产生交变磁场的组件包括绝缘体，在绝缘体上缠绕若干匝导线，导线与高频振荡器电连接。由于在具有进水口和出水口的储水容器中设置至少一个能够产生交变磁场的组件，使交变磁场用于在线工业循环水磁化缓蚀阻垢处理成为可能;工作时：高频振荡器为导线提供一定频率和强度的电流而产生的交变磁场直接作用于储水容器的水中，被交变磁场磁化处理后的水流出储水容器进入后续设备，能够防止管路和设备结垢、腐蚀，有利于管路畅通和设备正常运行;具有结构简单，便于实施，实用效果佳，成本低等优点。
权利要求书

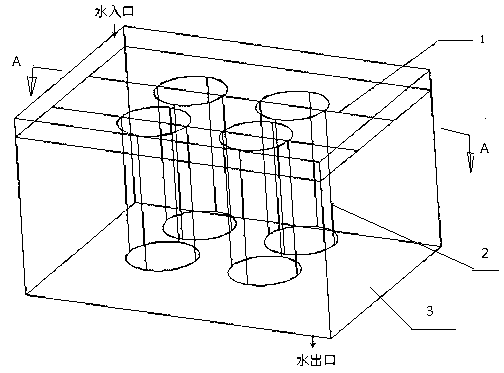

1.一种能够方便施加电磁场强度的在线水处理装置，其特征是，在具有进水口和出水口的储水容器中设置至少一个能够产生交变磁场的组件，所述能够产生交变磁场的组件包括绝缘体，在绝缘体上缠绕若干匝导线，导线与高频振荡器电连接。
说明书
一种能够方便施加电磁场强度的在线水处理装置
技术领域
本发明涉及水处理技术领域，特别是一种能够方便施加电磁场强度的在线水处理装置。
技术背景
工业循环水系统中，普遍存在着管线结垢和腐蚀的问题，降低了换热设备的换热效率，并给设备的安全运行带来巨大隐患。传统的水处理缓蚀阻垢方法主要是添加缓蚀剂或阻垢剂，尽管效果好，但是存在着成本高，易引起二次污染等缺点。
现有采用电磁场缓蚀阻垢技术处理工业循环水，具有使用方便、无污染、成本低等优点。据报道磁化处理会破坏水分子原来的结构，磁场给水分子的热运动提供了能量，导致部分氢键被破坏，使较大的缔合水分子集团变成较小的缔合水分子集团，甚至是单个的水分子。水分子在磁场作用下受到洛伦兹力作用下，当正负离子做相反方向旋转时会将连接在它们之间的氢键扭断，使水的结构发生变化，从而改变了水的物化性质，如盐类的溶解度、溶液pH、电导率、溶解氧(DO)等均会发生变化。经研究在一定参数的高频电磁场作用下CaCO3晶体结晶速率变小，从而起到阻垢作用;同样在一定参数的电磁场条件下也会起到缓蚀作用。交变磁场参数条件包括磁场强度大小、交变频率、磁力线方向、水流速率等。
以往的研究中，交变磁场的施加通常都采用在管道外面缠绕导线，然后再将高频振荡器与导线连接。要想得到较强的磁场，循环水管道外面缠绕的导线必须紧密，否则容易漏磁，而且有时候还需要缠绕不止一层导线才能得到较大的场强。但现实的问题是，循环水系统管线都较粗，很难用导线缠绕得很紧密，缠绕多层就更难以实现。所以直接在管道外缠绕导线产生电磁场来进行水处理，以达到缓蚀阻垢目的的装置，只适用于实验室研究，缺少实用性，不能在工业循环水处理中实际应用。实践证明即使在实验室，这种方法也很难达到一定强度的磁场。
发明内容
本发明的目的是，提供一种结构简单、实用效果佳、成本低、适用于工业循环水缓蚀阻垢处理的，能够方便施加电磁场强度的在线水处理装置。
实现本发明的目的所采用的技术解决方案是：一种能够方便施加电磁场强度的在线水处理装置，其特征是，在具有进水口和出水口的储水容器中设置至少一个能够产生交变磁场的组件，所述能够产生交变磁场的组件包括绝缘体，在绝缘体上缠绕若干匝导线，导线与高频振荡器电连接。
本发明提供一种能够方便施加电磁场强度的在线水处理装置，由于在具有进水口和出水口的储水容器中设置至少一个能够产生交变磁场的组件，使交变磁场在线用于工业循环水磁化缓蚀阻垢处理成为可能;工作时：高频振荡器为导线提供一定频率和强度的电流而产生的交变磁场直接作用于储水容器的水中，被交变磁场磁化处理后的水流出储水容器进入后续设备，能够防止管路和设备结垢、腐蚀，有利于管路畅通和设备正常运行。具有结构简单，便于实施，实用效果佳，成本低等优点。
