申请日2012.09.10
公开(公告)日2012.12.19
IPC分类号C02F1/46; C02F5/00
摘要
本发明公开一种多通道高频脉冲水处理系统,220V电源经主变压器依次通过继电器、整流模块、电容滤波、输出模块输出脉动波信号，再经驱动板将该信号放大输出高频脉冲电流，该高频脉冲电流分多个通道通过电缆传送到对应的阳极片，其中220V电源经主变压器后通过继电器、整流模块的负极通过电缆传送到阴极网;阴极网上设有一吸垢定量传感器，其将测到的数据信号传送到一主控板，该主控板与继电器、整流模块连接，由主控板调控阳极和阴极的工作状态。本发明在电极垢达到指定量后，电极阴阳极可自动进行清理排垢。
权利要求书
1.多通道高频脉冲水处理系统,其特征在于：220V电源经主变压器依次通过继电器、整流模块、电容滤波、输出模块输出脉动波信号，再经驱动板将该信号放大输出高频脉冲电流，该高频脉冲电流分多个通道通过电缆传送到电极的阳极片，其中220V电源经主变压器后通过继电器、整流模块的负极通过电缆传送到电极的阴极网;阴极网上设有一吸垢定量传感器，当所述阴极网吸附到指定量的垢后，该吸垢定量传感器将测到的数据信号传送到一主控板，该主控板与所述继电器、整流模块连接，由主控板调控所述阳极片为阴极工作状态，所述阴极网为阳极工作状态，使得阴极网上吸附的垢自行脱落，由一主控系统自动控制阀排放污垢后，再由主控板调控所述阳极片和阴极网转换为原来的阳阴吸垢工作状态，进入下一次吸垢工作循环。
2.根据权利要求1所述的水处理系统，其特征在于：所述通道和其对应的阳极片为三片。
3.根据权利要求1或2所述的水处理系统，其特征在于：所述高频脉冲电流为36V。
4.根据权利要求3所述的水处理系统，其特征在于：所述阴极网为圆柱形。
5.根据权利要求4所述的水处理系统，其特征在于：所述主控板与一显示器连接。
说明书
多通道高频脉冲水处理系统
技术领域
本发明涉及一种多通道高频脉冲水处理系统。
背景技术
多通道高频脉冲水处理机工作时，正极发出阳离子，负极达到富集吸附水质中的以钙镁化合物为主要成份的杂质统称“垢”。当电极的阴极网吸附到一定的“垢”时，目前主要靠操作人员以手工方式每次将电极拆卸日测、估算是否要进行清理，这样不仅麻烦、效率低，且凭主观判断，不够准确。
发明内容
由于现有技术存在的上述问题，本发明的目的是提供一种多通道高频脉冲水处理系统，其以定量自控感应芯片工作系统代替人工估算操作方式，从而更加准确。
本发明可通过以下技术方案予以解决：

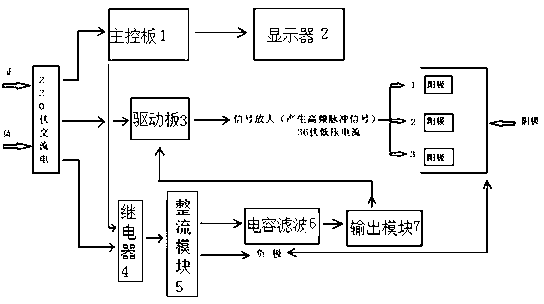

多通道高频脉冲水处理系统,220V电源经主变压器依次通过继电器、整流模块、电容滤波、输出模块输出脉动波信号，再经驱动板将该信号放大输出高频脉冲电流，该高频脉冲电流分多个通道通过电缆传送到电极的阳极片，其中220V电源经主变压器后通过继电器、整流模块的负极通过电缆传送到电极的阴极网;阴极网上设有一吸垢定量传感器，当所述阴极网吸附到指定量的垢后，该吸垢定量传感器将测到的数据信号传送到一主控板，该主控板与所述继电器、整流模块连接，由主控板调控所述阳极片为阴极工作状态，所述阴极网为阳极工作状态，使得阴极网上吸附的垢自行脱落，由一主控系统自动控制阀排放污垢后，再由主控板调控所述阳极片和阴极网转换为原来的阳阴吸垢工作状态，进入下一次吸垢工作循环。
作为本发明的进一步特征，所述通道和其对应的阳极为三片。
作为本发明的进一步特征，所述高频脉冲电流为36V。
作为本发明的进一步特征，所述阴极网为圆柱形。
作为本发明的进一步特征，所述主控板与一显示器连接。
由于采用以上技术方案，本发明的多通道高频脉冲水处理系统，当电极吸垢达到指定量后，通过感应芯片传送到主控板，由主控板调控程序自动控制进行清洗，方便，且更加准确严密。
