申请日2012.09.10
公开(公告)日2014.01.22
IPC分类号C02F3/30; B01J20/20; C02F3/28; C02F1/52; C02F3/06; C02F1/28
摘要
本发明的目的在于提供不产生剩余污泥的排水处理装置。本发明的生物学的排水处理装置的特征在于，设置有前处理槽X以及至少一个具有空气扩散器da、好氧微生物用固定滤床ae和厌氧微生物用固定滤床an的生物分解消化槽A，在好氧微生物用固定滤床ae的下部配置有厌氧微生物用固定滤床an。本发明优选串联地设置多个生物分解消化槽A，所述设置的数量为2～10个。本发明优选在生物分解消化槽A的上部具有用于使处理水从前段的前处理槽X或生物分解消化槽A向生物分解消化槽A流入的流入口，优选在生物分解消化槽A的最深部具有用于使处理水向后段的后处理槽Y生物分解消化槽A流出的流出口。
权利要求书
1.一种生物学的排水处理装置，其特征在于，设置有前处理槽X以 及至少一个具有空气扩散器da、好氧微生物用固定滤床ae和厌氧微生物 用固定滤床an的生物分解消化槽A，
在好氧微生物用固定滤床ae的下部配设厌氧微生物用固定滤床an。
2.根据权利要求1所述的生物学的排水处理装置，其串联地设置有 多个生物分解消化槽A，所述设置的数量为2～10个。
3.根据权利要求1或2所述的生物学的排水处理装置，其中，
在生物分解消化槽A的上部具有用于使处理水从前段的前处理槽X 或生物分解消化槽A向生物分解消化槽A流入的流入口，
在生物分解消化槽A的最深部具有用于使处理水向后段的后处理槽 Y或生物分解消化槽A流出的流出口。
4.根据权利要求1～3中任一项所述的生物学的排水处理装置，其中， 以使壁面成铅垂方向的方式将遮断壁配置于好氧微生物用固定滤床ae， 从而设置有由空气扩散器供给的气泡能够上升至处理水的水面的上升区 域ua。
5.根据权利要求1～4中任一项所述的生物学的排水处理装置，其中， 以使壁面成铅垂方向的方式将遮断壁配置于厌氧微生物用固定滤床an， 从而设置有处理水能够从深部向浅部上升的上升区域ua。
6.根据权利要求4或5所述的生物学的排水处理装置，其中，在上 升区域ua配置有空气扩散器。
7.根据权利要求1～6中任一项所述的生物学的排水处理装置，其中， 空气扩散器为曝气嘴和/或喷射器。
8.根据权利要求1～7中任一项所述的生物学的排水处理装置，其中， 构成好氧微生物用固定滤床ae和厌氧微生物用固定滤床an的生物载体具 有至少相互交叉的多个板，所述板具有大小不同的多个贯通孔。
9.根据权利要求1～8中任一项所述的生物学的排水处理装置，其中， 作为后处理槽Y是用于将集块与处理水分离的分离槽，其设置有集块分 离槽B，该集块分离槽B具有用于使来自生物分解消化槽A的处理水流 入的流入口、用于将集块返送于前处理槽X的返送口和用于将处理水放 出或者向另外的后处理槽排出的排出口并且不具有其他流出流入口。
10.根据权利要求1～9中任一项所述的生物学的排水处理装置，其 中，在集块分离槽B的后段设置有用于将无机物质与处理水分离的无机 物质分离槽C作为后处理槽Y。
11.根据权利要求10所述的生物学的排水处理装置，其中，将金属 粒子和碳粒子相互接触且由多孔质形成的碳/金属多孔质复合体填充于无 机物质分离槽C。
12.根据权利要求11所述的生物学的排水处理装置，其中，金属为 铝和/或铁。
说明书
生物学的排水处理装置
技术领域
本发明涉及生物学的排水处理装置。进一步详细而言，涉及将好氧微 生物和厌氧微生物活用的生物学的排水处理装置。
背景技术
作为在基本没有生成剩余污泥的状态下将排水净化的处理设备，已知 “一种有机性废水的处理设备，其特征在于，是至少具有2个以上的生物 处理槽的有机性废水的处理设备，相对于前述至少2个以上的生物处理槽 的总容量而言，将固定滤床(4)设置于至少相当于所述总容量的1/2以 上的容量大小的生物处理槽，该固定滤床(4)的滤材(8)以比表面积达 到60～100m2/m3的方式形成，并且以滤材(8)相对于前述设置有固定滤 床(4)的生物处理槽的槽容积的填充率达到70～90容量%的方式构成(专 利文献1)”。
现有技术文献
专利文献
专利文献1：日本特开2006-263503号公报
发明内容
发明所要解决的问题
就以往的处理设备而言，存在未必能够在基本没有生成剩余污泥的状 态下将排水净化的问题。
本发明的目的在于提供不产生剩余污泥的排水处理装置。
解决问题所需的手段

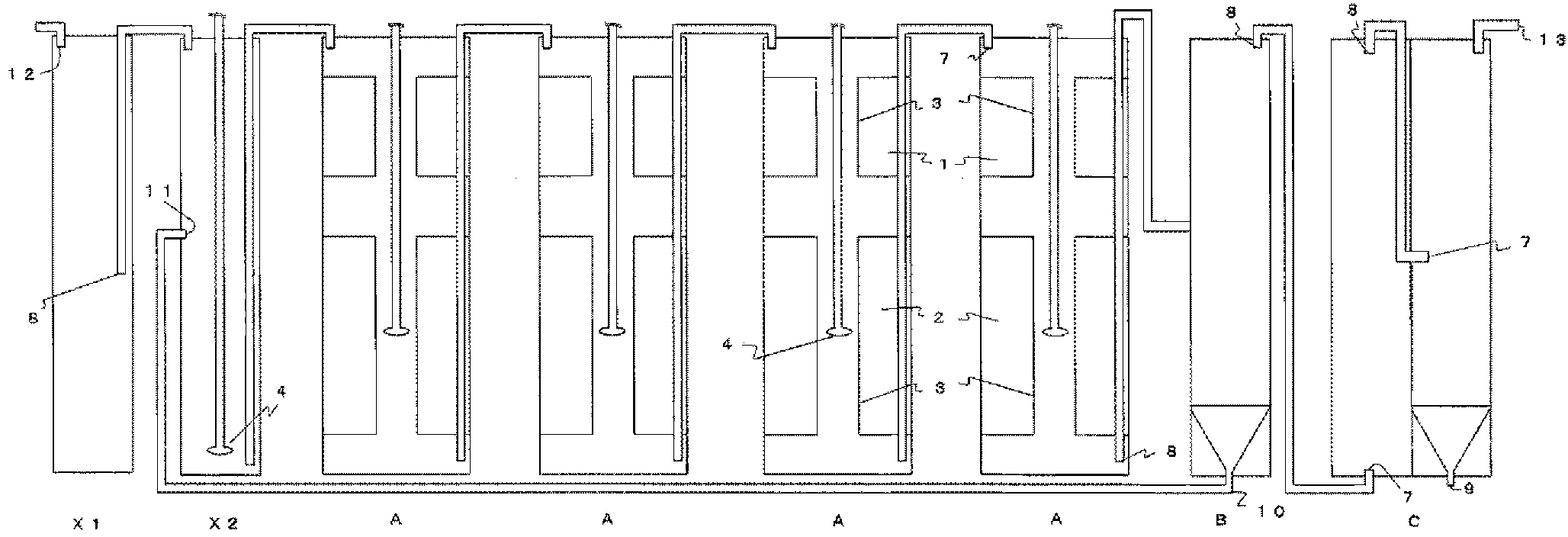

本发明的生物学的排水处理装置的特征在于，设置有前处理槽(X) 以及至少一个具有空气扩散器(da)、好氧微生物用固定滤床(ae)和厌 氧微生物用固定滤床(an)的生物分解消化槽(A)，
在好氧微生物用固定滤床(ae)的下部配设有厌氧微生物用固定滤床 (an)。
发明效果
本发明的生物学的排水处理装置能够高效地活用好氧微生物和厌氧 微生物来进行水处理，因此不产生剩余污泥(微生物的遗骸等)。
