申请日2012.06.30
公开(公告)日2013.02.13
IPC分类号C02F1/52
摘要
基于污水处理中配药的活动承药网组合体涉及污水处理领域，尤其是污水处理配药领域。基于污水处理中配药的活动承药网组合体，其特征在于：活动承药网组合体包括活动承药网组合体Ⅰ和活动承药网组合体Ⅱ两种形式，活动承药网组合体Ⅰ包括活动承药网组合体Ⅰ网盘、活动承药网组合体Ⅰ网盘托架，活动承药网组合体Ⅱ包括活动承药网组合体Ⅱ网盘和活动承药网组合体Ⅱ网盘托架组成;所述的多个活动承药网组合体在搅拌罐中等间隔分层放置，且活动承药网组合体Ⅰ和活动承药网组合体Ⅱ相隔放置。用中水或自来水管网的压力为搅拌动力，分层搅拌，使污水处理用药完全溶解。从而降低能耗和节省设备投资。
权利要求书

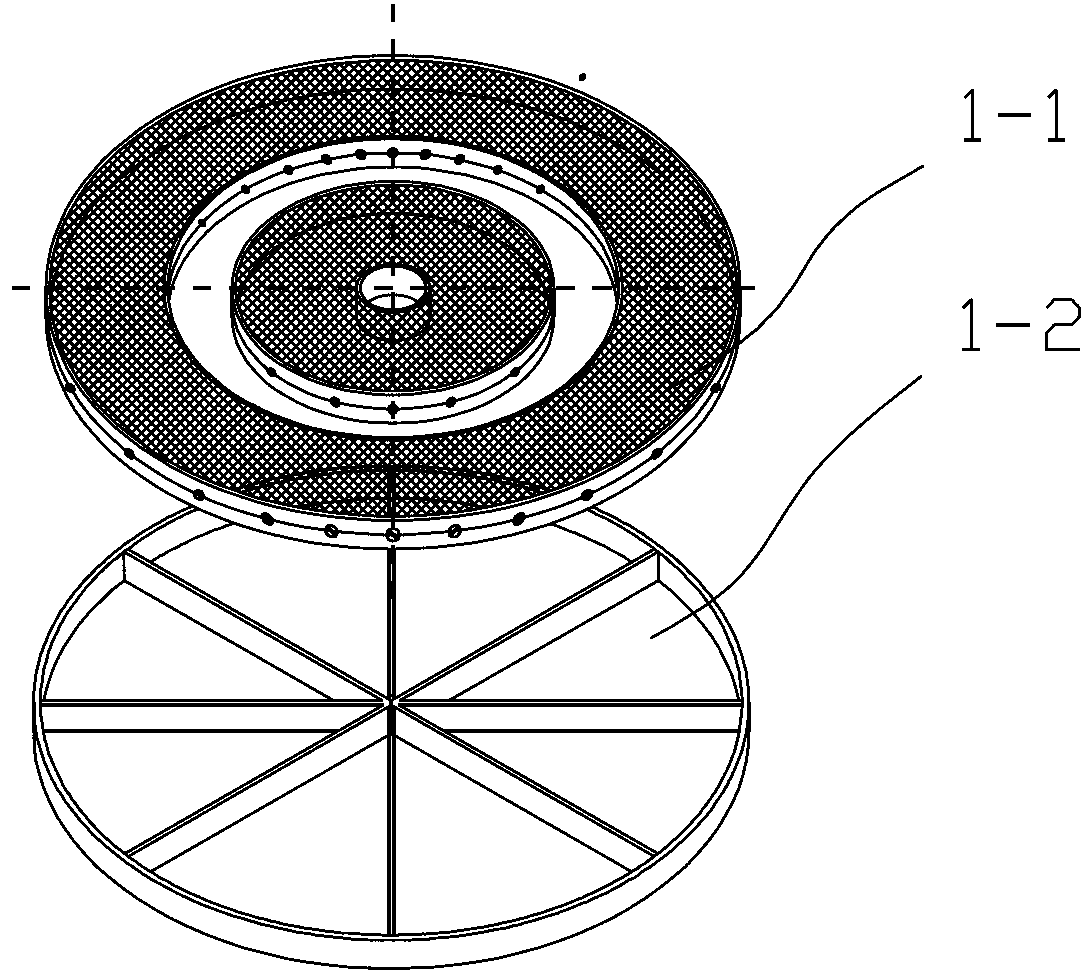

1.基于污水处理中配药的活动承药网组合体，其特征在于：活动承药网组合体包括活动承药网组合体Ⅰ和活动承药网组合体Ⅱ两种形式，活动承药网组合体Ⅰ包括活动承药网组合体Ⅰ网盘、活动承药网组合体Ⅰ网盘托架;活动承药网组合体Ⅱ包括活动承药网组合体Ⅱ网盘和活动承药网组合体Ⅱ网盘托架组成;所述的多个活动承药网组合体在搅拌罐中等间隔分层放置，且活动承药网组合体Ⅰ和活动承药网组合体Ⅱ相隔放置。
2.如权利要求1所述的基于污水处理中配药的活动承药网组合体，其特征是：所述的活动承药网组合体Ⅰ网盘与活动承药网组合体Ⅰ网盘托架，以网盘环形固定座Ⅰ中心对正点焊于活动承药网组合体Ⅰ网盘托架上;所述的活动承药网组合体Ⅱ网盘与活动承药网组合体Ⅱ网盘托架是以网盘环形固定座Ⅱ中心对正点焊于活动承药网组合体Ⅱ网盘托架上。
3.如权利要求1所述的基于污水处理中配药的活动承药网组合体，其特征是：所述的活动承药网组合体Ⅰ和活动承药网组合体Ⅱ，上顶面均有布设金属网Ⅰ、金属网Ⅱ部分和未设置金属网Ⅰ、金属网Ⅱ部分，活动承药网组合体Ⅰ未设置金属网Ⅰ部分空挡处对着下一层活动承药网组合体Ⅱ布设金属网Ⅱ部分。
4.如权利要求3所述的基于污水处理中配药的活动承药网组合体，其特征是：所述的活动承药网组合体Ⅰ上的金属网Ⅰ用螺栓Ⅰ和网盘环形固定压板Ⅰ固定在网盘环形固定座Ⅰ上;所述的活动承药网组合体Ⅱ上的金属网Ⅱ用螺栓Ⅱ和网盘环形固定压板Ⅱ固定在网盘环形固定座Ⅱ上。
说明书
基于污水处理中配药的活动承药网组合体
技术领域
本实用新型涉及污水处理领域，尤其是污水处理配药领域。
背景技术
目前市场上普遍销售的、以及一般污水站正在使用的配药装置主要由搅拌装置和储药装置两部分组成的配药装置。
搅拌装置一般包括搅拌电机、高传动比减速器、搅拌叶片、搅拌罐、支撑台架等组成，高传动比减速器一般采用摆线针轮减速器，该减速器结构复杂、制造精度要求高、造价高、维修难度大、对维修工人的技术水平要求很高，一般该种减速机有故障时都是换新，造成维护维修成本高;储药装置主要由储药箱、计量泵等组成。
长期以来环保设备公司样本上各种尺寸规格和正在使用的配药装置搅拌电机的额定功率一般都远大于实际搅拌所需功率，电机功率因数低，造成大马拉小车，效能很低。主要原因在于行业内设计人员已经习惯于类比同尺寸规格的搅拌电机功率，本着再放大一、再保险一点的思路确定新设计产品的电机功率。
配药装置安装到污水站后需要将自来水管引至配药装置上口，工作时，按所需配制浓度，计算好混凝剂投加量，先将所需相应量的混凝剂加入到搅拌罐中，再打开自来水水龙头加入自来水到搅拌罐中，水至搅拌罐上液位刻度线处关闭水龙头。然后开启搅拌电机带动叶片进行搅拌，搅拌均匀后，全部排入储药装置的储药箱中，再进行下一循环，等待下一次排入储药箱;储药箱里的已配制好的药液经由计量泵输出至污水处理设施的所需单元。
从其搅拌装置工作流程上看，共有四道作业工序，依次为：配药、加水、 搅拌、排药液。先配药再加水，固体混凝剂在搅拌罐底部堆集，水在上部覆盖，不利于搅拌，需搅拌很长时间才能将药和水混合均匀，一般需要50~70分钟。
搅拌电机的闲置率高，如：污水处理采用气浮处理工艺方式情况下，一般搅拌一箱药液，搅拌电机需要工作1小时，这一箱子药液可供计量泵工作8至12小时，可见搅拌电机的闲置率高达87.5%至91.7%。
这种搅拌装置的缺陷是：
效能低、结构复杂、制造精度要求高、造价高、维修难度大、对维修工人的技术水平要求很高、搅拌时间长、耗能大、设备闲置率高。
发明内容
本实用新型的目的是克服现有技术存在的不足，提供一种能以自来水管网压力为动力源，实现分层承药，分层搅拌的活动承药网组合体。
本实用新型基于污水处理中配药的活动承药网组合体的技术方案如下：
基于污水处理中配药的活动承药网组合体，其特征在于：活动承药网组合体包括活动承药网组合体Ⅰ和活动承药网组合体Ⅱ两种形式，活动承药网组合体Ⅰ包括活动承药网组合体Ⅰ网盘、活动承药网组合体Ⅰ网盘托架;活动承药网组合体Ⅱ包括活动承药网组合体Ⅱ网盘和活动承药网组合体Ⅱ网盘托架组成;所述的多个活动承药网组合体在搅拌罐中等间隔分层放置，且活动承药网组合体Ⅰ和活动承药网组合体Ⅱ相隔放置。
所述的基于污水处理中配药的活动承药网组合体，其特征是：所述的活动承药网组合体Ⅰ网盘与活动承药网组合体Ⅰ网盘托架，以网盘环形固定座Ⅰ中心对正点焊于活动承药网组合体Ⅰ网盘托架上;所述的活动承药网组合体Ⅱ网盘与活动承药网组合体Ⅱ网盘托架是以网盘环形固定座Ⅱ中心对正点焊于活动承药网组合体Ⅱ网盘托架上。
所述的基于污水处理中配药的活动承药网组合体，其特征是：所述的活动承药网组合体Ⅰ和活动承药网组合体Ⅱ，上顶面均有布设金属网Ⅰ、金属网Ⅱ部分和未设置金属网Ⅰ、金属网Ⅱ部分，活动承药网组合体Ⅰ未设置金属网Ⅰ部分空挡处对着下一层活动承药网组合体Ⅱ布设金属网Ⅱ部分。
所述的基于污水处理中配药的活动承药网组合体，其特征是：所述的活动承药网组合体Ⅰ上的金属网Ⅰ用螺栓Ⅰ和网盘环形固定压板Ⅰ固定在网盘环形固定座Ⅰ上;所述的活动承药网组合体Ⅱ上的金属网Ⅱ用螺栓Ⅱ和网盘环形固定压板Ⅱ固定在网盘环形固定座Ⅱ上。
所述的活动承药网组合体的金属网的目数为16~24目。
本发明的有益效果
1、利用本实用新型的活动承药网组合体分层承药，水从搅拌罐底部喷入搅拌罐，液位在不断搅拌中上升中透过各层活动承药网组合体的金属网，将污水处理所用的药品混凝剂晶粒分散到水中，实现分层依次搅拌，保证了污水处理药品的充分溶解，使作业工序，由加水和搅拌两道作业工序合并为加水搅拌同时进行的一道作业工序。
2、提高作业效率。
3、节省搅拌电机、高传动比减速箱及叶片，消除了由此产生的能耗降，降低了造价。
4、省去了搅拌电机、高传动比减速箱及搅拌器，易于安装、避免了由此产生的维护、维修费用。
