申请日2012.08.28
公开(公告)日2012.12.26
IPC分类号C02F9/04
摘要

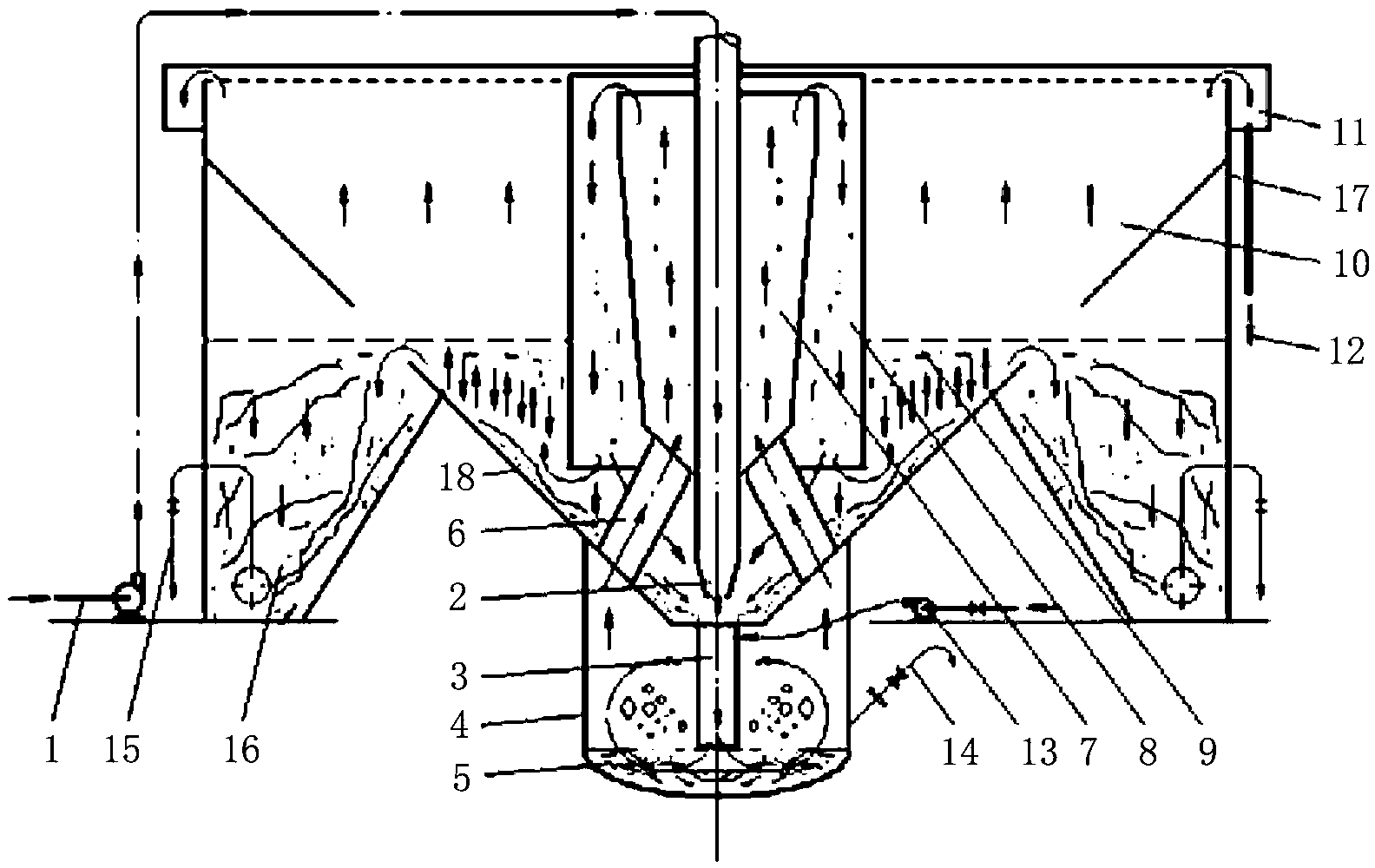

本发明提供了一种自激催化反应水处理装置。所述装置包括自激催化反应室、第一反应室、第二反应室、沉降室、喷嘴、喉管、连管、进水管，其中，第一反应室设置在第二反应室内，第二反应室设置在沉降室内，自激催化反应室设置在第一反应室的下方，喉管设置在自激催化反应室中，喷嘴将进水管与喉管连通，连管穿过沉降室的底部或侧壁将自激催化反应室的顶部与第一反应室的底部连通，第一反应室的上部具有与第二反应室连通的开口，第二反应室的底部设置有与沉降室连通的开口，自激催化反应室的下部铺设催化剂。本发明具有催化剂装填数量少、催化剂利用效率高、催化剂选择性宽、待处理水限制少、处理效率高、故障率低、易维修等优点。
权利要求书
1.一种自激催化反应水处理装置，其特征在于，所述水处理装置包括自 激催化反应室、第一反应室、第二反应室、沉降室、喷嘴、喉管、连管、进 水管，其中，所述第一反应室设置在所述第二反应室内，所述第二反应室设 置在所述沉降室内，所述自激催化反应室设置在所述第一反应室的下方，所 述喉管设置在所述自激催化反应室中，所述喷嘴将所述进水管与所述喉管连 通并用于向所述喉管中喷入由所述进水管提供的待处理水，所述连管穿过所 述沉降室的底部或侧壁将所述自激催化反应室的顶部与所述第一反应室的底 部连通，所述第一反应室的上部具有与所述第二反应室连通的开口，所述第 二反应室的底部设置有与所述沉降室连通的开口，所述自激催化反应室的下 部铺设有催化剂。
2.根据权利要求1所述的自激催化反应水处理装置，其特征在于，所述 喷嘴穿过所述第一反应室并设置在所述喉管的正上方。
3.根据权利要求1所述的自激催化反应水处理装置，其特征在于，所述 喉管沿竖直方向设置，并且所述喉管的伸入所述自激催化反应室的一端接近 所述催化剂。
4.根据权利要求1所述的自激催化反应水处理装置，其特征在于，所述 连管的数量为两个以上。
5.根据权利要求1所述的自激催化反应水处理装置，其特征在于，所述 沉降室呈上大下小的倒锥形。
6.根据权利要求1至5中任意一项所述的自激催化反应水处理装置，其 特征在于，所述水处理装置还包括加药泵，所述加药泵通过管道与所述喉管 连通。
7.根据权利要求1至5中任意一项所述的自激催化反应水处理装置，其 特征在于，所述水处理装置还包括浓缩泥斗，所述浓缩泥斗与所述沉降室的 侧壁的中部或下部连通。
8.根据权利要求7所述的自激催化反应水处理装置，其特征在于，所述 水处理装置还包括排泥管道，所述排泥管道将所述浓缩泥斗与外界连通。
9.根据权利要求1至5中任意一项所述的自激催化反应水处理装置，其 特征在于，所述水处理装置还包括集水槽和溢水管，所述集水槽设置在所述 沉降室的上部并用于接纳从沉降室溢出的净化水，所述溢水管与所述集水槽 连通以将所述集水槽中的净化水导出。
10.根据权利要求1至5中任意一项所述的自激催化反应水处理装置， 其特征在于，所述水处理装置还包括催化剂排放管，所述催化剂排放管与所 述自激催化反应室的下部连通。
说明书
自激催化反应水处理装置
技术领域
本发明涉及利用催化反应对水进行净化处理的技术领域，更具体地讲， 涉及一种能够广泛用于投加化学药剂并利用催化反应对待处理水进行净化处 理的装置。
背景技术
传统的水处理催化(多相催化)方式，只是把催化作为“反应”过程中 单纯的一个工艺阶段，而没有把“反应”中各种内在因素同时综合考虑。加 上催化反应的选择性(非通用性、个性)特征，因而在“水处理”领域，多 相催化反应一直停留在主工艺以外的消毒、杀菌等辅助工艺方面;而对各种 废水的处理，仅停留在实验室阶段，没有能够深入和普及。
目前主要的多相催化水处理方式主要有两类：一类是从合成氨、硫酸生 产装置中演变过来的“成床过滤型”，如图2所示;另一类是从制药、精细化 工装置中演变过来的“搅拌接触型”，如图3所示。它们共同的优点是：处理 质量高、出水效果好等;它们的缺点是：原水选择性窄，故障率高，投资费 用大。
发明内容
针对现有技术存在的上述不足中的至少一项而提出本发明。
本发明的目的之一在于提供一种能够广泛用于投加化学药剂并利用催化 反应对待处理水进行净化处理的装置。
本发明提供了一种自激催化反应水处理装置。所述水处理装置包括自激 催化反应室、第一反应室、第二反应室、沉降室、喷嘴、喉管、连管、进水 管，其中，所述第一反应室设置在所述第二反应室内，所述第二反应室设置 在所述沉降室内，所述自激催化反应室设置在所述第一反应室的下方，所述 喉管设置在所述自激催化反应室中，所述喷嘴将所述进水管与所述喉管连通 并用于向所述喉管中喷入由所述进水管提供的待处理水，所述连管穿过所述 沉降室的底部或侧壁将所述自激催化反应室的顶部与所述第一反应室的底部 连通，所述第一反应室的上部具有与所述第二反应室连通的开口，所述第二 反应室的底部设置有与所述沉降室连通的开口，所述自激催化反应室的下部 铺设有催化剂。
在本发明的一个示例性实施例中，所述喷嘴可以穿过所述第一反应室并 设置在所述喉管的正上方。
在本发明的一个示例性实施例中，所述喉管可沿竖直方向设置，并且所 述喉管的伸入所述自激催化反应室的一端接近所述催化剂。
在本发明的一个示例性实施例中，所述连管的数量可以为两个以上。
在本发明的一个示例性实施例中，所述沉降室可呈上大下小的倒锥形。
在本发明的一个示例性实施例中，所述水处理装置还可包括加药泵，所 述加药泵通过管道与所述喉管连通。
在本发明的一个示例性实施例中，所述水处理装置还可包括浓缩泥斗， 所述浓缩泥斗与所述沉降室的侧壁的中部或下部连通。此外，所述水处理装 置还可进一步包括排泥管道，所述排泥管道将所述浓缩泥斗与外界连通。
在本发明的一个示例性实施例中，所述水处理装置还可包括集水槽和溢 水管，所述集水槽设置在所述沉降室的上部并用于接纳从沉降室溢出的净化 水，所述溢水管与所述集水槽连通以将所述集水槽中的净化水导出。
在本发明的一个示例性实施例中，所述水处理装置还可包括催化剂排放 管，所述催化剂排放管与所述自激催化反应室的下部连通。
与现有技术相比，本发明的有益效果包括：提供了一种能够广泛用于投 加化学药剂并利用催化反应对待处理水进行净化处理的装置;且本发明的装 置还具有催化剂装填数量少、催化剂利用效率高、催化剂选择性宽、待处理 水限制少、处理效率高、故障率低、易维修等优点。
