申请日2012.08.28
公开(公告)日2013.01.30
IPC分类号C02F1/469; C02F1/32; C02F9/08
摘要
本实用新型涉及一种新型循环冷却水处理系统，包括循环水箱，所述循环水箱的进水口接有循环冷却回水管及纯水系统补水管，所述循环水箱的一个出水口连至EDI送水泵和EDI净水模块，且经EDI净水模块的纯水流返至循环水箱的另一个进水口。本实用新型通过为循环水系统单独配置一套用于纯化的小型EDI系统，使得循环回水不会再影响到纯水制取系统，且专用于纯化的EDI系统水量可根据计算结果进行设计，并针对循环系统的水质特点进行杀菌及颗粒过滤的优化。由于EDI系统的产水水质(一般电阻率在15MΩ.cm以上)，远高于循环系统的水质要求，因此还可考虑将长期用于纯水制取系统稍有老化、产水水质略有下降的EDI模块用于此系统中，从而降低企业运行成本投入。
权利要求书
1.一种新型循环冷却水处理系统，包括循环水箱，所述循环水箱的进水口接有循环冷却回水管及纯水系统补水管，其特征在于：所述循环水箱的一个出水口连至EDI送水泵和EDI净水模块，且经EDI净水模块的纯水流返至循环水箱的另一个进水口。
2.根据权利要求1所述的一种新型循环冷却水处理系统，其特征在于：所述EDI净水模块设有压力表、水质计和流量计。
3.根据权利要求1所述的一种新型循环冷却水处理系统，其特征在于：所述EDI送水泵和EDI净水模块之间还依次设有UV杀菌机和0.45μm过滤器，其中所述UV杀菌机上设有杀菌机进水阀、杀菌机出水阀及杀菌机旁通阀。
4.根据权利要求1所述的一种新型循环冷却水处理系统，其特征在于：所述EDI送水泵至少为两个，且各EDI送水泵之间为并联连接。
说明书
一种新型循环冷却水处理系统
技术领域
本实用新型涉及一种用于工业循环冷却水系统的装置。
背景技术
在一些对水质要求较高的循环冷却水系统中通常会采用EDI电化去离子系统或离子交换混床系统的产水，其电阻率一般在2MΩ.cm以上。在循环冷却系统运行过程中会因管路离子渗出、细菌滋生等原因而导致水质下降，因此必须对其进行稳定处理，才能保证用水设备的稳定运行。
为稳定水质，通常的做法是设定部分水量回流至纯水制取系统的EDI或混床设备之前，对这部分循环水做纯化处理后，再混合到循环冷却系统中，以达到提高水质的目的。此种做法的优势在于设计简单，易于操作，混合后水质提升效果好。但是一般工业用纯水制取设备的产水不只是用于循环水系统的纯化，还会用于其他对水质要求较高的生产工序，这样通常的循环水纯化工艺就凸显了其最大缺点，即回流的循环水所带有的细微固体颗粒、细菌等，加重了EDI和混床系统的负担，长期运行会致使EDI模块的迅速老化或混床系统细菌滋生，从而导致产水量和水质的下降，使纯水制取系统陷入恶性循环。
发明内容
鉴于上述现有技术存在的缺陷，本实用新型的目的是提出一种新型循环冷却水处理系统，保证纯水制取系统各阶段的产水水质，显著延长制取系统的设备寿命，同时又可实现在纯水制取系统停机维护时循环冷却水系统的水质稳定。
本实用新型的目的，将通过以下技术方案得以实现：一种新型循环冷却水处理系统，包括循环水箱，所述循环水箱的进水口接有循环冷却回水管及纯水系统补水管，所述循环水箱的一个出水口连至EDI送水泵和EDI净水模块，且经EDI净水模块的纯水流返至循环水箱的另一个进水口。
本实用新型进一步限定的技术方案是：前述的一种新型循环冷却水处理系统，EDI净水模块设有压力表、水质计和流量计。
进一步的，前述的一种新型循环冷却水处理系统，所述EDI送水泵和EDI净水模块之间还依次设有UV杀菌机和0.45μm过滤器，其中所述UV杀菌机上设有杀菌机进水阀、杀菌机出水阀及杀菌机旁通阀。
进一步的，前述的一种新型循环冷却水处理系统，所述EDI送水泵至少为两个，且各EDI送水泵之间为并联连接。
本实用新型的突出效果为：本实用新型通过为循环水系统单独配置一套用于纯化的小型EDI系统，使得循环回水不会再影响到纯水制取系统，且专用于纯化的EDI系统水量可根据计算结果进行设计，并针对循环系统的水质特点进行杀菌及颗粒过滤的优化。由于EDI系统的产水水质(一般电阻率在15MΩ.cm以上)，远高于循环系统的水质要求，因此还可考虑将长期用于纯水制取系统稍有老化、产水水质略有下降的EDI模块用于此系统中，从而降低企业运行成本投入。

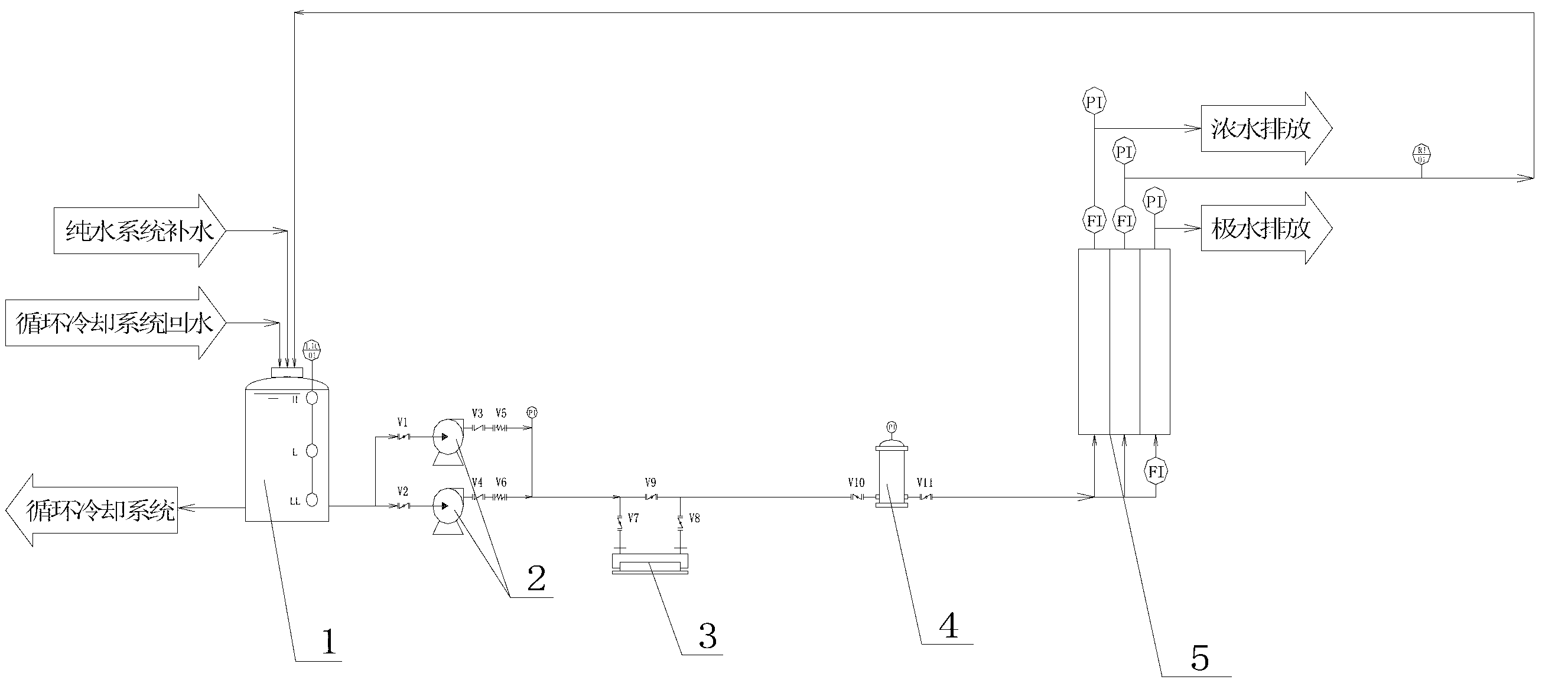

以下便结合实施例附图，对本实用新型的具体实施方式作进一步的详述，以使本实用新型技术方案更易于理解、掌握。
