申请日2012.05.30
公开(公告)日2012.09.19
IPC分类号C02F1/14
摘要
本发明公开了一种利用利用太阳能短流程处理高难废水的设备，其特征是它包括塑料材质制成的箱框，箱框上侧面设有冷凝薄膜，下侧面设有复合蒸发板，所述箱框与冷凝薄膜和复合蒸发板组成密闭箱体，所述密闭箱体的上端设有污水均布槽，污水均布槽与污水进水口相连通，所述密闭箱体的下端设有一块分隔板，分隔板上侧形成凝结水收集槽，凝结水收集槽与凝结水排出口相通，分隔板下侧形成浓液收集槽，浓液收集槽与浓液排出口相通。本发明结构简单实用，采用利用太阳能加热高难废水，使部分高难废水低温蒸发，利用空气间接冷却蒸发的雾汽，使其冷凝成凝结水，收集的凝结水即为高难废水处理后的达标排放水。
权利要求书

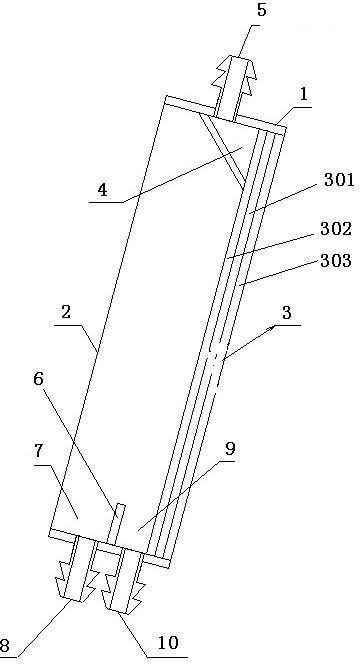

1.一种利用利用太阳能短流程处理高难废水的设备，其特征是它包括塑料材质制成的箱框，箱框上侧面设有冷凝薄膜，下侧面设有复合蒸发板，所述箱框与冷凝薄膜和复合蒸发板组成密闭箱体，所述密闭箱体的上端设有污水均布槽，污水均布槽与污水进水口相连通，所述密闭箱体的下端设有一块分隔板，分隔板上侧形成凝结水收集槽，凝结水收集槽与凝结水排出口相通，分隔板下侧形成浓液收集槽，浓液收集槽与浓液排出口相通。
2.根据权利要求1所述的利用利用太阳能短流程处理高难废水的设备，其特征是所述复合蒸发板由塑料基板、黑色化纤无纺布和发泡塑料保温板组成，黑色化纤无纺布复合在塑料基板上侧，发泡塑料保温板复合在塑料基板下侧。
说明书
一种利用太阳能短流程处理高难废水的设备
技术领域
本发明属于利用太阳能处理高难废水的技术领域，具体地说是一种利用太阳能加热高难污水，低温蒸发，空气冷却使蒸发的雾汽冷凝成凝结水的设备。
背景技术
高含盐废水、难生物降解的和有害的高浓度有机废水、废乳化液等废水采用现有物理、化学、生物处理技术进行处理，存在处理流程长、运行费用高，处理效果不佳等有待改进之处。
发明内容
本发明的目的就是针对上述现有技术的不足，提供一种结构简单，污水处理效果好的利用太阳能短流程处理高难废水的设备。
本发明采用的技术方案如下：
一种利用利用太阳能短流程处理高难废水的设备，其特征是它包括塑料材质制成的箱框，箱框上侧面设有冷凝薄膜，下侧面设有复合蒸发板，所述箱框与冷凝薄膜和复合蒸发板组成密闭箱体，所述密闭箱体的上端设有污水均布槽，污水均布槽与污水进水口相连通，所述密闭箱体的下端设有一块分隔板，分隔板上侧形成凝结水收集槽，凝结水收集槽与凝结水排出口相通，分隔板下侧形成浓液收集槽，浓液收集槽与浓液排出口相通。
所述复合蒸发板由塑料基板、黑色化纤无纺布和发泡塑料保温板组成，黑色化纤无纺布复合在塑料基板上侧，发泡塑料保温板复合在塑料基板下侧
本发明的有益效果有：
结构简单实用，采用利用太阳能加热高难废水，使部分高难废水低温蒸发，利用空气间接冷却蒸发的雾汽，使其冷凝成凝结水。如此循环处理高难废水，收集的凝结水即为高难废水处理后的达标排放水。高难废水经多次循环处理或多级处理，剩余减量后的浓液需另行处理或综合利用。
