申请日2012.06.29
公开(公告)日2012.12.19
IPC分类号C02F3/12
摘要

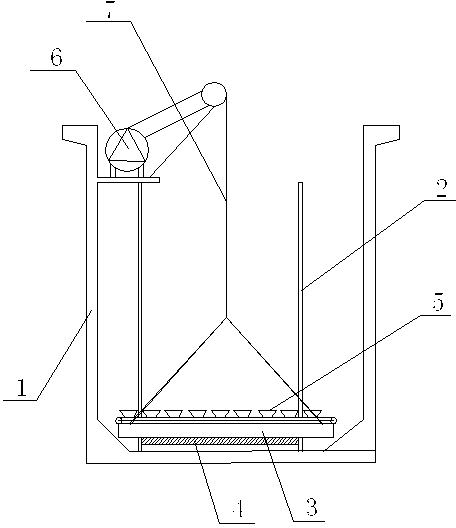

本实用新型公开了一种用于废水处理的曝气池结构，包括曝气池(1)以及设置在曝气池(1)内的曝气装置，所述曝气池(1)的底部固定有两根支撑杆(2)，曝气装置套接在支撑杆(2)上，所述曝气池(1)的池壁上部设有起吊器(6)，所述起吊器(6)通过绳索(7)与曝气装置连接。本实用新型采用上述结构，能使曝气装置的安装和维护较为简单，不但能减少时间耗费，降低维修及运营费用，同时还能避免给检修人员带来安全隐患。
权利要求书
1.一种用于废水处理的曝气池结构，其特征在于：包括曝气池(1)以及设置在曝气池(1)内的曝气装置，所述曝气池(1)的底部固定有两根支撑杆(2)，曝气装置套接在支撑杆(2)上，所述曝气池(1)的池壁上部设有起吊器(6)，所述起吊器(6)通过绳索(7)与曝气装置连接。
2.根据权利要求1所述的一种用于废水处理的曝气池结构，其特征在于：所述曝气装置包括底板(3)以及设置在底板(3)上的曝气器(5)，底板(3)套接在支撑杆(2)上，绳索(7)与底板(3)连接。
3.根据权利要求1所述的一种用于废水处理的曝气池结构，其特征在于：所述支撑杆(2)的下端设有限位板(4)，所述限位板(4)的两端分别固定在两根支撑杆(2)上。
4.根据权利要求1所述的一种用于废水处理的曝气池结构，其特征在于：所述支撑杆(2)垂直于曝气池(1)的底部。
5.根据权利要求1所述的一种用于废水处理的曝气池结构，其特征在于：所述两根支撑杆(2)距曝气池(1)的池底中心的距离相等。
说明书
一种用于废水处理的曝气池结构
技术领域
本实用新型涉及废水处理领域，具体是一种用于废水处理的曝气池结构。
背景技术
在废水处理中，好氧生物处理单元具有相当重要的地位，好氧生物处理主要依靠曝气装置，它在水处理流程中起着供氧、传质和搅拌的作用，它直接关系到水处理的处理效果和运行费用。目前，曝气池一般采用在池底固定安装曝气装置，当曝气装置中的个别零部件损坏后，不得不先将整个曝气池中的水抽干，然后维修，最后再重新注入水进行培养，这样不但耗费大量的时间，增加维修及运营费用，同时还可能给检修人员带来安全隐患。
实用新型内容
本实用新型提供了一种用于废水处理的曝气池结构，解决了以往曝气装置的维护较为麻烦，不但耗费大量的时间，增加维修及运营费用，同时还可能给检修人员带来安全隐患的问题。
本实用新型为解决技术问题主要通过以下技术方案实现：一种用于废水处理的曝气池结构，包括曝气池以及设置在曝气池内的曝气装置，所述曝气池的底部固定有两根支撑杆，曝气装置套接在支撑杆上，所述曝气池的池壁上部设有起吊器，所述起吊器通过绳索与曝气装置连接。
曝气装置采用套接的方式设置在支撑杆上，使得曝气装置能够沿着支撑杆上下运动。
所述曝气装置包括底板以及设置在底板上的曝气器，底板套接在支撑杆上，绳索与底板连接。
所述支撑杆的下端设有限位板，所述限位板的两端分别固定在两根支撑杆上。
所述支撑杆垂直于曝气池的底部。
所述两根支撑杆距曝气池的池底中心的距离相等。
本实用新型与现有技术相比具有以下优点和有益效果：
(1)本实用新型将曝气装置套接在支撑杆上，取代了曝气装置固定在曝气池底部的传统方式，曝气装置可以整体上下移动，使得曝气装置的安装和维护都变得十分方便，相比传统方式，节约了大量的时间。
(2)本实用新型操作简单方便，从整体来讲，减少了维修及运营费用，还避免了给检修人员带来安全隐患。
