申请日2012.06.29
公开(公告)日2013.01.09
IPC分类号E03C1/12; E03C1/122; E03C1/182
摘要

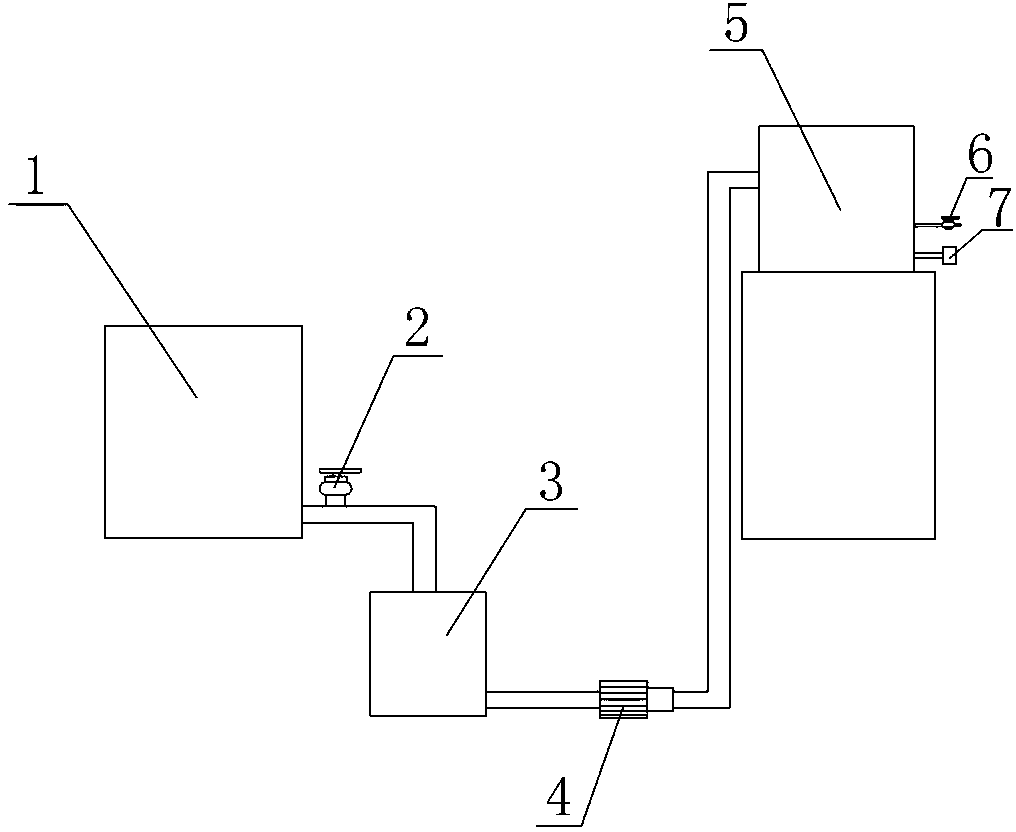

一种洗瓶车间废水再利用装置，在洗瓶池下部开有散水孔，散水孔外连接有输水管道，输水管道上设有开关阀，输水管道的另一端连接于集水池或集水箱上部，集水箱或集水池的上方设有水塔，集水箱或集水池内的水通过水泵作用流入水塔内，所述水塔下部凸出有开关阀和连接接头。本实用新型有效地利用了车间内的废水资源，经过简单的导引，使得洁净水资源二次利用，此种废水可以作为企业员工的淋浴用水，也可以作为其它洗刷用水，极大地节约了资源，给企业带来了巨大的经济效益，环保且经济适用。
权利要求书
1.一种洗瓶车间废水再利用装置，包含有输水管道，其特征是：所述洗瓶车间废水再利用装置还包含有集水池或集水箱、水塔、开关阀、水泵，在洗瓶池下部开有散水孔，散水孔外连接有输水管道，输水管道上设有开关阀，输水管道的另一端连接于集水池或集水箱上部，集水箱或集水池的上方设有水塔，集水箱或集水池内的水通过水泵作用流入水塔内，所述水塔下部凸出有开关阀和连接接头。
2.根据权利要求1所述的洗瓶车间废水再利用装置，其特征是：所述集水池或集水箱内设有水过滤净化装置。
说明书
洗瓶车间废水再利用装置
技术领域：
本实用新型涉及一种废水循环装置，特别涉及一种洗瓶车间废水再利用装置。
背景技术
目前制药厂的洗瓶用水车间内每天大量的剩余废水都是直接排入下水道，但这种废水不仅无污染还相当洁净，其各项数据基本符合一般生活用水的标准，就这样直接排入下水道，大大浪费了水资源，给环境和生产造成损失。
实用新型内容
本实用新型的目的是：为了克服现有技术的不足，从而提供一种使用方便的洗瓶车间废水再利用装置。
本实用新型采用的技术方案是: 一种洗瓶车间废水再利用装置，包含有输水管道，所述洗瓶车间废水再利用装置还包含有集水池或集水箱、水塔、开关阀、水泵，在洗瓶池下部开有散水孔，散水孔外连接有输水管道，输水管道上设有开关阀，输水管道的另一端连接于集水池或集水箱上部，集水箱或集水池的上方设有水塔，集水箱或集水池内的水通过水泵作用流入水塔内，所述水塔下部凸出有开关阀和连接接头。
集水池或集水箱内设有水过滤净化装置。
本实用新型的有益效果是：
本实用新型的洗瓶车间废水再利用装置，有效地利用了车间内的废水资源，经过简单的导引，使得洁净水资源二次利用，此种废水可以作为企业员工的淋浴用水，也可以作为其它洗刷用水，极大地节约了资源，给企业带来了巨大的经济效益，环保且经济适用。
