申请日2012.06.29
公开(公告)日2012.12.19
IPC分类号C02F1/40
摘要

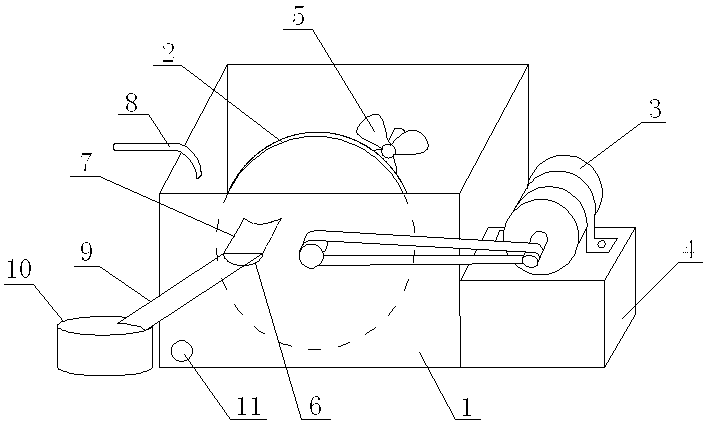

本实用新型公开了用于去除油性污水中的悬浮物的除杂装置，包括除杂槽(1)和除杂结构，除杂槽(1)上设有进水管(8)和出水口(11)，除杂结构包括圆盘(2)和电机(3)，圆盘(2)与电机(3)联动，圆盘(2)通过转轴固定在除杂槽(1)的侧壁上，电机(3)固定在除杂槽(1)的侧方的支撑台(4)上，圆盘(2)所在的侧壁上设有开孔(6)，开孔(6)处设有倾斜的刮板(7)和导槽(9)，导槽(9)的末端的正下方设有收集槽(10)，除杂槽(1)内还设有螺旋桨(5)。本实用新型采用上述结构，能使除杂装置结构相对简单，便于操作，而且悬浮物更容易被彻底清除，进一步提高除杂的质量。
权利要求书
1.用于去除油性污水中的悬浮物的除杂装置，其特征在于：包括除杂槽(1)和除杂结构，所述除杂槽(1)上设有进水管(8)和出水口(11)，所述除杂结构包括圆盘(2)和电机(3)，圆盘(2)与电机(3)联动，圆盘(2)通过转轴固定在除杂槽(1)的侧壁上，电机(3)固定在除杂槽(1)的侧方的支撑台(4)上，所述圆盘(2)所在的侧壁上设有开孔(6)，开孔(6)处设有倾斜的刮板(7)和导槽(9)，刮板(7)和导槽(9)分别位于除杂槽(1)的内部和外部，刮板(7)的一端与圆盘(2)的端面接触，刮板(7)的另一端与导槽(9)连接，导槽(9)的末端的正下方设有收集槽(10)，所述除杂槽(1)内还设有螺旋桨(5)，螺旋桨(5)与圆盘(2)分别位于除杂槽(1)的两个相对的内壁上。
2.根据权利要求1所述的用于去除油性污水中的悬浮物的除杂装置，其特征在于：所述圆盘(2)与固定圆盘(2)的除杂槽(1)的侧壁相互平行。
3.根据权利要求1所述的用于去除油性污水中的悬浮物的除杂装置，其特征在于：所述圆盘(2)的直径长度等于或大于除杂槽(1)的高度。
4.根据权利要求1所述的用于去除油性污水中的悬浮物的除杂装置，其特征在于：所述刮板(7)的宽度等于或大于圆盘(2)的半径长度的1/3。
5.根据权利要求1所述的用于去除油性污水中的悬浮物的除杂装置，其特征在于：所述开孔(6)所在的水平面高于圆盘(2)的转轴所在的水平面。
说明书
用于去除油性污水中的悬浮物的除杂装置
技术领域
本实用新型涉及污水处理领域，具体是用于去除油性污水中的悬浮物的除杂装置。
背景技术
污水处理是为了使污水达到排水或再次使用的水质要求，而对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，同时也越来越多地走进寻常百姓的日常生活。对于油性污水中的悬浮物，由于油具有一定的粘性，悬浮物在油性污水中会与油渍粘在一起，导致悬浮物很难去除，而对于悬浮物杂质的处理，一般采用的是过滤或者吸刮的方式将杂质去除，但是目前这类除去杂质的装置结构都相对较复杂，不便于操作，同时除杂效果也不是很理想，处理效率也不高。
实用新型内容
本实用新型提供了用于去除油性污水中的悬浮物的除杂装置，解决了以往去除油性污水中的悬浮物的除杂装置结构复杂，不便于操作，且除杂效果不理想，整体效率不高的问题。
本实用新型为解决技术问题主要通过以下技术方案实现：用于去除油性污水中的悬浮物的除杂装置，包括除杂槽和除杂结构，所述除杂槽上设有进水管和出水口，所述除杂结构包括圆盘和电机，圆盘与电机联动，圆盘通过转轴固定在除杂槽的侧壁上，电机固定在除杂槽的侧方的支撑台上，所述圆盘所在的侧壁上设有开孔，开孔处设有倾斜的刮板和导槽，刮板和导槽分别位于除杂槽的内部和外部，刮板的一端与圆盘的端面接触，刮板的另一端与导槽连接，导槽的末端的正下方设有收集槽，所述除杂槽内还设有螺旋桨，螺旋桨与圆盘分别位于除杂槽的两个相对的内壁上。
所述圆盘与固定圆盘的除杂槽的侧壁相互平行。
所述圆盘的直径长度等于或大于除杂槽的高度。
所述刮板的宽度等于或大于圆盘的半径长度的1/3。
所述开孔所在的水平面高于圆盘的转轴所在的水平面。
本实用新型与现有技术相比具有以下优点和有益效果：
(1)本实用新型采用圆盘将杂质吸附，通过刮板将杂质刮下并排入收集槽，在电机的带动下，圆盘和刮板周而复始地进行除杂工作，使得污水中的悬浮物杂质得到了极大的清除，整个除杂效果十分理想，同时效率也高。
(2)本实用新型通过在除杂槽内设置螺旋桨，使污水中的悬浮物尽量被赶向圆盘，进而使得整个除杂槽内的悬浮物被彻底清除，进一步提高了除杂的质量。
