申请日2012.06.29
公开(公告)日2012.12.19
IPC分类号C02F1/66; C02F1/00
摘要

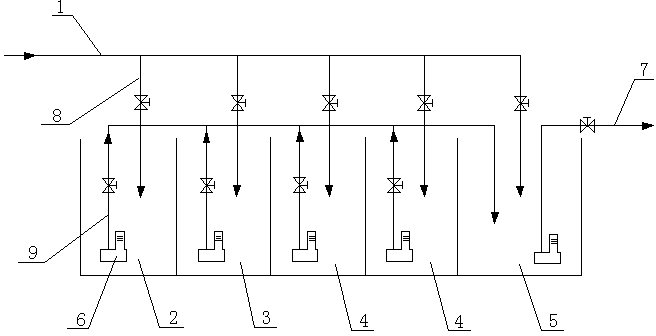

本实用新型公开了用于废水处理的预处理系统，包括主进水管(1)、酸碱池(2)、危化池(3)、调配池(5)以及至少一个收集池(4)，酸碱池(2)、危化池(3)及收集池(4)分别通过分流出管(9)与调配池(5)连通，酸碱池(2)、危化池(3)、收集池(4)分别通过分流进管(8)与主进水管(1)连通，酸碱池(2)、危化池(3)及收集池(4)的底部分别设有水泵(6)，水泵(6)与分流出管(9)连通，调配池(5)的底部也设有水泵(6)，水泵(6)上连接有与调配池(5)相连通的出水管(7)。本实用新型采用上述结构，能暂存不同性质的废水，避免废水被胡乱混合，保证各废水在处理前保持其性质，有利于后续处理。
权利要求书
1.用于废水处理的预处理系统，其特征在于：包括主进水管(1)、酸碱池(2)、危化池(3)、调配池(5)以及至少一个收集池(4)，酸碱池(2)、危化池(3)及收集池(4)分别通过分流出管(9)与调配池(5)连通，所述酸碱池(2)、危化池(3)、收集池(4)分别通过分流进管(8)与主进水管(1)连通，所述各分流进管(8)上均设有阀门，酸碱池(2)、危化池(3)及收集池(4)的底部分别设有水泵(6)，水泵(6)与分流出管(9)连通，所述调配池(5)的底部也设有水泵(6)，水泵(6)上连接有与调配池(5)相连通的出水管(7)。
2.根据权利要求1所述的用于废水处理的预处理系统，其特征在于：所述酸碱池(2)、危化池(3)、收集池(4)及调配池(5)依次并排设置。
3.根据权利要求1所述的用于废水处理的预处理系统，其特征在于：所述各分流出管(9)上均设有阀门。
4.根据权利要求1所述的用于废水处理的预处理系统，其特征在于：所述调配池(5)与主进水管(1)之间通过分流进管(8)实现连通，且该分流进管(8)上设有阀门。
5.根据权利要求1所述的用于废水处理的预处理系统，其特征在于：所述出水管(7)上设有阀门。
说明书
用于废水处理的预处理系统
技术领域
本实用新型涉及废水处理领域，具体是用于废水处理的预处理系统。
背景技术
在工业生产或生活中，不可避免地会产生很多废水，这些废水中通常还有一些有害的物质，如果不加以处理而直接排放，就会对周围的环境产生不利的影响。因此，从保护环境的角度出发，废水在外排以前必须要经过处理。废水处理主要是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源的目的。在废水处理中，预处理通常采用物理处理法，拿高浓度有机废水来说，采用物理处理法中的微电解技术能大幅度降低cod和色度，提高废水的可生化性。化学处理法主要是通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质。生物处理法是通过微生物的代谢作用，使废水中呈溶液、胶体以及微细悬浮状态的有机污染物，转化为稳定、无害的物质。
在废水处理之前，需要根据废水的性质选择不同的处理方式，因此就需要不同的废水池来暂存各种废水。目前，一般的废水处理采用一个大的池子作为废水处理的预处理池，所有进来的废水首先进入该池子，这样就造成了一个大杂烩的景象，由于不同的废水一般具有不同的性质，如果直接混合在一起，有可能产生一些反应，影响后续处理环节。
实用新型内容
本实用新型提供了用于废水处理的预处理系统，解决了以往废水预处理时，往往采用一个较大的池子作为预处理池，没有分类暂存各种废水，造成废水之间产生反应，影响后续处理环节的问题。
本实用新型为解决技术问题主要通过以下技术方案实现：用于废水处理的预处理系统，包括主进水管、酸碱池、危化池、调配池以及至少一个收集池，酸碱池、危化池及收集池分别通过分流出管与调配池连通，所述酸碱池、危化池、收集池分别通过分流进管与主进水管连通，所述各分流进管上均设有阀门，酸碱池、危化池及收集池的底部分别设有水泵，水泵与分流出管连通，所述调配池的底部也设有水泵，水泵上连接有与调配池相连通的出水管。
所述酸碱池、危化池、收集池及调配池依次并排设置。
所述各分流出管上均设有阀门。
所述调配池与主进水管之间通过分流进管实现连通，且该分流进管上设有阀门。
所述出水管上设有阀门。
本实用新型与现有技术相比具有以下优点和有益效果：
(1)本实用新型设置了多个池体，如酸碱池、危化池、收集池、调配池等，各个池体对应暂存不同性质的废水，这样避免了废水被胡乱混合，保证了各废水在处理前保持其性质，有利于后续处理。
(2)本实用新型设置了多个池体以后，在处理废水时，只需要将对应的废水通过水泵抽到调配池中，然后进行后续操作，整个过程简单有序，不会造成操作的混乱，也不会造成交叉反应，有利于保证获得较好的废水处理效果。
