申请日2012.06.29
公开(公告)日2013.01.09
IPC分类号E03F3/06; E03F5/14; E03F7/02; E03F11/00
摘要

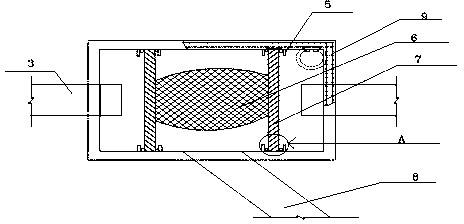

本实用新型公开了一种污水管道临时拆除改线爆破井，包括长方体中空污水井(2)，位于污水井底部的原污水管(3)，与污水井(2)井口等大的顶盖(1)，位于污水井(2)壁上的槽钢(5)，插在槽钢(5)上的阀门(7)，和位于原污水管(3)下面的过滤网(6)，所述的污水井(2)设有两个阀门(7)，阀门(7)竖直插入污水井(2)，两个阀门(7)相互平行，都垂直于原污水管(3)并且之间有一段距离，所述污水井(2)内壁上加有防固层(4)，所述槽钢(5)有四个，每个阀门(7)对应两个槽钢(5)。本实用新型采用上述结构，可以实现对污水管道临时拆除改线中污水与工人的分离，保证工人的安全和原有污水管道的接回。
权利要求书
1.一种污水管道临时拆除改线爆破井，其特征在于：包括长方体中空污水井(2)，位于污水井底部的原污水管(3)，与污水井(2)井口等大的顶盖(1)，位于污水井(2)壁上的槽钢(5)，插在槽钢(5)上的阀门(7)，和位于原污水管(3)下面的过滤网(6)，所述的污水井(2)设有两个阀门(7)，阀门(7)竖直插入污水井(2)，两个阀门(7)相互平行，都垂直于原污水管(3)并且之间有一段距离，所述污水井(2)内壁上加有防固层(4)，所述槽钢(5)有四个，每个阀门(7)对应两个槽钢(5)。
2.根据权利要求1所述的污水管道临时拆除改线爆破井，其特征在于：所述的槽钢(5)固定在与原污水管(3)平行的两个污水井(2)壁上，每个壁上分布有两个槽钢(5)。
3.根据权利要求2所述的污水管道临时拆除改线爆破井，其特征在于：所述的每个槽钢(5)到对应端点的距离相等，距离范围在100cm∽130cm之间。
4.根据权利要求1所述的污水管道临时拆除改线爆破井，其特征在于：所述的防固层(4)是含有钢筋(9)的混凝土，厚度在40cm∽80cm之间。
5.根据权利要求1所述的污水管道临时拆除改线爆破井，其特征在于：所述的原污水管(3)的直径大小在100cm∽200cm之间，原污水管(3)到污水井(2)底面有一段距离。
6.根据权利要求1所述的污水管道临时拆除改线爆破井，其特征在于：所述的两个阀门(7)所围成的污水井(2)底部分布有临时污水管(8)。
7.根据权利要求1所述的污水管道临时拆除改线爆破井，其特征在于：所述的过滤网(6)两端有钢绳，钢绳可以向上提拉。
说明书
污水管道临时拆除改线爆破井
技术领域
本实用新型涉及建筑工程领域，具体涉及污水管道临时拆除改线爆破井。
背景技术
在城市建设过程中，常遇到地下管道的改造、碰管、改道、截流等作业。污水管道属于无阀管道，施工中无法停水，虽说为无压管道，但常有数米至十余米高的水头，其改造较为困难。若在施工中遇到污水管道渗漏，则施工将十分困难。根据污水管道的特点，碰管作业只许一次成功(否则污水漫延后无法施工)，且需将残渣等打捞出污水井外，以保证水流的畅通。针对这种情况，我们有时只需对污水管道进行临时改道，目前钻孔爆破技术只能保证对永久污水管道改造的工人和污水进行隔离，保证切割爆破的彻底，确保污水的畅通。如果勉强用现有技术作业，则无法保证临时拆除改线的工人的安全和爆破的彻底。污水管中有4～5m 的水头，一旦污水管起爆，污水将迅速灌满污水井，不可能再次施工，故需确保一次性成功，难度更大。当需要再次接回原有污水管道，也没有对应设施的保证，截住不断流出的污水，使污水与工人再次分离，保证工人再次施工，接回原有的污水管道。
实用新型内容
本实用新型克服了现有技术的不足，提供了污水管道临时拆除改线爆破井，解决了目前无法实现对污水管道临时拆除改线中污水与工人的分离，保证工人的安全和原有污水管道的接回的缺陷。
为解决上述的技术问题，本实用新型采用以下技术方案：污水管道临时拆除改线爆破井，包括长方体中空污水井，位于污水井底部的原污水管，与污水井井口等大的顶盖，位于污水井壁上的槽钢，插在槽钢上的阀门，和位于原污水管下面的过滤网，所述的污水井设有两个阀门，阀门竖直插入污水井，两个阀门相互平行，都垂直于原污水管并且之间有一段距离，所述污水井内壁上加有防固层，所述槽钢有四个，每个阀门对应两个槽钢。
上述的槽钢固定在与原污水管平行的两个污水井壁上，每个壁上分布有两个槽钢。
上述的每个槽钢到对应端点的距离相等，距离范围在100cm∽130cm之间。
上述的防固层是含有钢筋的混凝土，厚度在40cm∽80cm之间。
上述的原污水管的直径大小在100cm∽200cm之间，原污水管到污水井底面有一段距离。
上述的两个阀门所围成的污水井底部分布有临时污水管。
上述的过滤网两端有钢绳，钢绳可以向上提拉。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型在污水井壁上固定安装有两对槽钢，每对槽钢凹口相对，以便能插入对应的两个阀门，将污水井内的污水管道的两个接口分别设置在不同的独立空间里，进行后期的处理，这样就可以实现临时改造污水管道，当要用临时污水管道时只需拉下一端的阀门然后堵上端口，当需要改回原来的管道，就将两个阀门同时关闭，实用性更强，也更灵活。
(2)本实用新型在需要爆破部分的污水管下面设置有过滤网，过滤网两端连接有钢丝，当污水管爆破以后，产生的废渣直接都掉到过滤网里，只需拉动钢绳就可将废弃管道残渣取出处理掉，以免残渣混在污水中，堵塞现有污水管道。
(3) 本实用新型的污水井壁上加了防固层，所用材料为钢筋混凝土材料，还保证了一定的厚度，避免管子爆破以后，冲出的污水产生强大的冲击力，冲垮污水井，影响后期的施工的瘫痪和不必要的人员伤亡。
