申请日2012.06.29
公开(公告)日2013.01.09
IPC分类号E03F5/02
摘要
本实用新型公开了一种污水管道切割爆破临时改线闸门井，包括圆柱体中空污水井(3)，位于污水井(3)底部的原污水管(4)，位于原污水管(4)垂直平分线上的临时污水管(9)，与污水井(3)井口等大的顶盖(1)，位于原污水管(4)下面的过滤网(8)，位于污水井(3)壁上的四块长方形支撑墙(5)，每块支撑墙(5)上固定的槽钢(6)，和卡在两组支撑墙之间的阀门(7)。本实用新型通过上述结构，可以保证施工人员有效完成污水管道临时改线的施工要求。
权利要求书

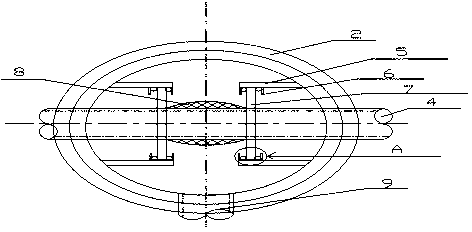

1.一种污水管道切割爆破临时改线闸门井，其特征在于：包括圆柱体中空污水井(3)，位于污水井(3)底部的原污水管(4)，位于原污水管(4)垂直平分线上的临时污水管(9)，与污水井(3)井口等大的顶盖(1)，位于原污水管(4)下面的过滤网(8)，位于污水井(3)壁上的四块长方形支撑墙(5)，每块支撑墙(5)上固定的槽钢(6)，和卡在两组支撑墙之间的阀门(7);所述四块支撑墙(5)围成一个长方体，四块支撑墙(5)为长方体的四条棱，组成两对支撑墙(5)，每对支撑墙(5)上固定的一对槽钢(6)凹口相对，所述原污水管(4)横穿过污水井(3)壁，支撑墙(5)竖直插入污水井(3)，所述阀门(7)两边刚好能插入对应的槽钢(6)内，所述原污水管(3)下面有过滤网(8)，过滤网(8)两端用钢丝连接且可以向上提拉，所述污水井(3)内壁上加有防固层(2)。
2.根据权利要求1所述的污水管道切割爆破临时改线闸门井，其特征在于：所述的四块支撑墙(5)关于原污水管(4)对称。
3.根据权利要求2所述的污水管道切割爆破临时改线闸门井，其特征在于:所述的每块支撑墙(5)大小相等，都为高混凝土墙，厚度为400cm，高度至少为污水井(3)的高度，宽度在130cm∽180cm之间。
4.根据权利要求1所述的污水管道切割爆破临时改线闸门井，其特征在于：所述的槽钢(6)高度与阀门(7)高度相等，槽钢(6)凹口大小刚好能卡住阀门(7)。
5.根据权利要求1所述的污水管道切割爆破临时改线闸门井，其特征在于：所述的原污水管(4)到污水井(3)底面的距离为50cm，原污水管(3)的直径大小在100cm∽200cm之间。
6.根据权利要求1所述的污水管道切割爆破临时改线闸门井，其特征在于：所述的阀门(7)能在槽钢(6)凹口内上下移动，厚度在2cm∽6cm之间。
说明书
污水管道切割爆破临时改线闸门井
技术领域
本实用新型涉及建筑工程领域，具体涉及污水管道切割爆破临时改线闸门井。
背景技术
在城市建设过程中，常遇到地下管道的改造、碰管、改道、截流等作业。污水管道属于无阀管道，施工中无法停水，虽说为无压管道，但常有数米至十余米高的水头，其改造较为困难。若在施工中遇到污水管道渗漏，则施工将十分困难。根据污水管道的特点，碰管作业只许一次成功(否则污水漫延后无法施工)，且需将残渣等打捞出污水井外，以保证水流的畅通。针对这种情况，我们有时只需对污水管道进行临时改道，目前钻孔爆破技术只能保证对永久污水管道改造工人的安全和切割爆破的彻底，确保污水的畅通。如果勉强用现有技术作业，需要两组工人在井内同时施工，污水管中有4～5m 的水头，一旦污水管起爆，污水将迅速灌满污水井，不可能再次施工，故需确保一次性成功，这就需要两组工人高度默契，同时完成，难度更大。当需要再次接回原有污水管道，也没有对应的设施，截住不断流出的污水，保证工人再次施工，接回原有的污水管道。
实用新型内容
本实用新型克服了现有技术的不足，提供了污水管道切割爆破临时改线闸门井，解决了目前无法保证有效完成污水管道临时改线的施工要求的缺陷。
为解决上述的技术问题，本实用新型采用以下技术方案：污水管道切割爆破临时改线闸门井，包括圆柱体中空污水井，位于污水井底部的原污水管，位于原污水管垂直平分线上的临时污水管，与污水井井口等大的顶盖，位于原污水管下面的过滤网，位于污水井壁上的四块长方形支撑墙，每块支撑墙上固定的槽钢，和卡在两组支撑墙之间的阀门;所述四块支撑墙围成一个长方体，四块支撑墙为长方体的四条棱，组成两对支撑墙，每对支撑墙上固定的一对槽钢凹口相对，所述原污水管横穿过污水井壁，支撑墙竖直插入污水井，所述阀门两边刚好能插入对应的槽钢内，所述原污水管下面有过滤网，过滤网两端用钢丝连接且可以向上提拉，所述污水井内壁上加有防固层。
上述的四块支撑墙关于原污水管对称。
上述的每块支撑墙大小相等，都为高混凝土墙，厚度为400cm，高度至少为污水井的高度，宽度在130cm∽180cm之间。
上述的槽钢高度与阀门高度相等，槽钢凹口大小刚好能卡住阀门。
上述的原污水管到污水井底面的距离为50cm，原污水管的直径大小在100cm∽200cm之间。
上述的阀门能在槽钢凹口内上下移动，厚度在2cm∽6cm之间。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型在圆柱体污水井壁上左右分别设置有一对支撑墙，这样可将原污水管道的两个端口隔离在不同的空间里，分别进行处理，也可根据实际需要，进行选择隔离一个污水管口，再进行后续的管口处理，当需要接回原有污水管道线路时，只需让两个阀门与两组支撑墙同时工作，将污水井形成三个独立的空间，再在需要接入污水管口的地方进行分别操作，操作安全。
(2)本实用新型的支撑墙为高混凝土墙，保证污水管爆破后大量涌出的污水不会冲垮支撑墙与阀门所围成的空间，保证工人在独立空间操作的安全。
