太阳能污泥干化系统技术

发布时间:2018-8-9 15:58:43  中国污水处理工程网

  申请日2012.06.28

  公开(公告)日2014.01.15

  IPC分类号C02F11/12

  摘要

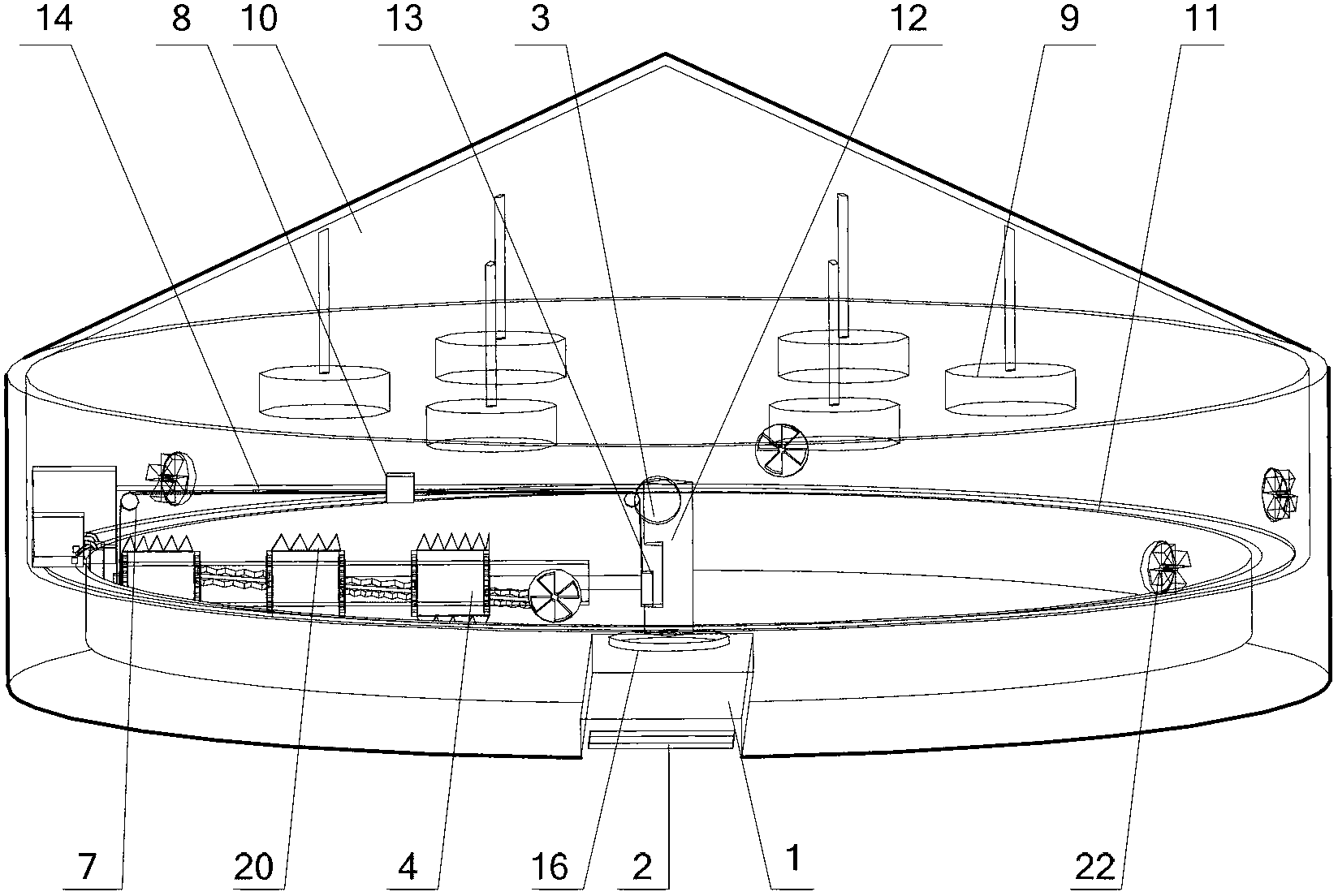

  本发明涉及用于处理污泥干化的设备领域,具体是一种太阳能污泥干化系统装置,包括太阳能大棚(10)、翻泥机(4)和出料运送装置,该出料运送装置设在所述的太阳能大棚(10)的底部;所述的翻泥机(4)可对太阳能大棚(10)内的污泥进行翻泥干化处理,并可使处理后的污泥通过所述出料运送装置出料。本发明结构简单且自动化程度较高,能够充分地利用太阳能和风能,在翻泥机的作用下对污泥进行干化处理,具有节能、高效的特点,具有良好的市场前景。

  权利要求书

  1.一种太阳能污泥干化系统装置,包括太阳能大棚(10)和翻 泥机(4),其特征在于,还包括出料运送装置,该出料运送装置设在 所述的太阳能大棚(10)的底部;所述的翻泥机(4)可对太阳能大 棚(10)内的污泥进行翻泥干化处理,并可使处理后的污泥通过所述 出料运送装置出料。

  2.根据权利要求1所述的太阳能污泥干化系统装置,其特征在 于,所述的太阳能大棚(10)的侧部设有进料口(3)。

  3.根据权利要求1所述的太阳能污泥干化系统装置,其特征在 于,该装置还包括电动自行走机构(5),所述的翻泥机(4)与该电 动自行走机构(5)相连;所述的出料运送装置设在所述太阳能大棚 (10)底部中心位置;所述的电动自行走机构(5)带动翻泥机(4) 绕所述的出料运送装置作圆周运动。

  4.根据权利要求3所述的太阳能污泥干化系统装置,其特征在 于,还包括自行走轨道,该自行走轨道为圆环状,且所述的电动自行 走机构(5)设在该自行走轨道上;所述的太阳能大棚(10)的底部 中心位置设有中心转柱(12);所述的翻泥机(4)一端与电动自行走 机构(5)连接,该翻泥机(4)另一端与所述的中心转轴(12)连接。

  5.根据权利要求4所述的太阳能污泥干化系统装置,其特征在 于,还包括自行走机构电机,所述的自行走机构电机(6)为电动自 行走机构(5)供电,且该自行走机构电机(6)数量为一台。

  6.根据权利要求3所述的太阳能污泥干化系统装置,其特征在 于,所述的翻泥机(4)包括滚筒和翻泥板(20),所述的翻泥板(20) 为锯齿形,且该翻泥板(20)左旋地安装在所述的滚筒上。

  7.根据权利要求6所述的太阳能污泥干化系统装置,其特征在 于,所述的翻泥板(20)在所述的滚筒表面以交错方式排列。

  8.根据权利要求3所述的太阳能污泥干化系统装置,其特征在 于,还包括翻泥机升降机构,该翻泥机升降机构与所述的翻泥机(4) 相连。

  9.根据权利要求8所述的太阳能污泥干化系统装置,其特征在 于,所述的翻泥机升降机构包括升降电机(8)、钢丝绳(14)和升降 滑块(13),所述的升降电机(8)、钢丝绳(14)和升降滑块(13) 依次相连,且所述的升降滑块(13)与所述的翻泥机(4)相连。

  10.根据权利要求1-9任一项所述的太阳能污泥干化系统装置, 其特征在于,所述的太阳能大棚(10)内部悬挂风机(9),且该太阳 能大棚(10)内壁上安装有排湿风机(22)。

  11.根据权利要求10所述的太阳能污泥干化系统装置,其特征在 于,所述的出料运送装置包括落料孔(16)、皮带输送机(2)和出料 口(1),所述的落料孔(16)设在所述的太阳能大棚(10)底部的中 心位置;污泥通过落料孔(16)落在皮带输送机(2)上,并经该皮 带输送机(2)运送到出料口(1)。

  12.根据权利要求10所述的太阳能污泥干化系统装置,其特征在 于,该干化系统装置在所述的太阳能大棚(10)底部设有地暖供热系 统。

  说明书

  太阳能污泥干化系统装置

  技术领域

  本发明涉及用于处理污泥干化的设备,主要是利用太阳能、风能 和热能处理污泥及类似污泥的物料,如有机肥、食用菌原料等,具体 是一种太阳能污泥干化系统装置。

  背景技术

  随着工业发展和城市化的加快,工业污泥和城市生活污泥日益俱 增,然而处理污泥的设备极少,应用仅见于西欧个别国家,目前主要运 用的干化模式有:传统热能污泥干化和太阳能污泥干化。传统热能污 泥干化是指利用污泥热干化集成设备对污泥实现干化处理。按照热介 质与污泥的接触方式,干化设备又可分为直接干化、间接干化和直接 -间接联合式干化等工艺类型。此类设备的缺点是高消耗、造价高, 因此市场应用价值低。另一种常见方法:太阳能污泥干化处理。

  其原理是利用太阳能为主要能源对污泥进行干化处理,主要利用 温室干燥技术,结合当代自动化技术,实现对污泥的处理利用。其突 出优点:低能耗。常见的翻泥设备:①廊道式翻泥机②跨越式翻泥机 ③由农用拖拉机和翻泥机组成。目前市场上廊道式应用最广,它有横 向翻泥和纵向翻泥之分。但它们都因走廊较长不易进料,需在翻泥机 上加上大的进料装置,造成需较大的动力驱动,浪费很大的电能。不 用进料装置的则会出现进、出料难问题。本发明则很好的解决这一难 题。

  为了解决以上问题,本发明做了有益改进。

  发明内容

  (一)要解决的技术问题

  本发明的目的是克服了现有温室干燥技术中污泥处理技术复杂, 且电能耗费过大的缺陷,提供一种结构简单且节能的污泥干化系统装 置。

  (二)技术方案

  本发明是通过以下技术方案实现的:

  一种太阳能污泥干化系统装置,包括太阳能大棚、翻泥机和出料 运送装置,该出料运送装置设在所述的太阳能大棚的底部;所述的翻 泥机可对太阳能大棚内的污泥进行翻泥干化处理,并可使处理后的污 泥通过所述出料运送装置出料。

  此外,所述的太阳能大棚的侧部设有进料口。

  具体地,该干化系统装置还包括电动自行走机构,所述的翻泥机 与该电动自行走机构相连;所述的出料运送装置设在所述太阳能大棚 底部中心位置;所述的电动自行走机构带动翻泥机绕所述的出料运送 装置作圆周运动。

  进一步,该干化系统装置包括自行走轨道,该自行走轨道为圆环 状,且所述的电动自行走机构设在该自行走轨道上;所述的太阳能大 棚的底部中心位置设有中心转柱;所述的翻泥机一端与电动自行走机 构连接,该翻泥机另一端与所述的中心转轴连接。

  另外,还包括自行走机构电机,所述的自行走机构电机为电动自 行走机构供电,且该自行走机构电机数量为一台。

  具体地,所述的翻泥机包括滚筒和翻泥板,所述的翻泥板为锯齿 形,且该翻泥板左旋地安装在所述的滚筒上。

  进一步,所述的翻泥板在所述的滚筒表面以交替方式排列。

  再进一步,还包括翻泥机升降机构,该翻泥机升降机构与所述的 翻泥机相连。

  具体地,该翻泥机升降机构包括升降电机、钢丝绳和升降滑块, 所述的升降电机、钢丝绳和升降滑块依次相连,且所述的升降滑块与 所述的翻泥机相连。

  此外,所述的太阳能大棚内部悬挂风机,且该太阳能大棚内壁上 安装有排湿风机。

  所述的出料运送装置具体包括落料孔、皮带输送机和出料口,所 述的落料孔设在所述的太阳能大棚底部的中心位置;所述的污泥通过 落料孔落在皮带输送机上,并经该皮带输送机运送到出料口。

  此外,该干化系统装置在所述的太阳能大棚底部设有地暖供热系 统。

  (三)有益效果

  与现有技术和产品相比,本发明有如下优点:

  1.本发明结构简单且自动化程度较高;

  2.本发明充分地利用太阳能和风能,在翻泥机的作用下对污 泥进行干化处理,具有节能、高效的特点,具有良好的市场前景。
