申请日2012.08.24
公开(公告)日2012.11.14
IPC分类号C02F9/10; C02F1/78; C02F101/16; C02F101/20; C02F1/36
摘要
本发明实施例涉及一种采用物理方法与化学方法相结合进行废水处理的方法及系统。第一处理池，所述第一处理池装有超声波放生器及臭氧注入管道;第二处理池，接收经过所述第一处理池处理后的废水，所述第二处理池装有高频脉冲电压发生器，向该第二处理池中的废水施加高压脉冲电压;第三处理池，接收经过所述第二处理池处理后的废水，废水在所述第三处理池中进行沉淀分解，该第三处理池装还装有PH值调节器;收集池40，所述第三处理池联通，接收经过所述第三处理池处理后的废水进行收集;第四处理池，所述第收集池联通，接收经过收集池中的水，该第四处理池对其中的水进行反渗透RO处理后排出废水处理系统。
权利要求书
1.一种废水处理系统，其特征在于，所述系统包括：
第一处理池，所述第一处理池装有超声波发生器及臭氧注入管道，所述臭氧 注入管道向所述废水中注入臭氧;所述超声波发生器浸于进入该第一处理池的废 水中，产生超声波作用于进入所述第一处理池的废水中使得利用超声波的空化作 用加快臭氧对废水的氧化杀菌作用，所述超声波发生器为板状可移动式超声发生 器，所述第一处理池中还装有循环水泵使得第一处理池中的废水进行循环;
第二处理池，接收经过所述第一处理池处理后的废水，所述第二处理池装有 高频脉冲电压发生器，该高频脉冲电压发生器包括放电板，所述放电板采用铁板 或者铝板材质，该放电板浸于所述第二处理池的废水中，向该第二处理池中的废 水施加高压脉冲电压;
第三处理池，接收经过所述第二处理池处理后的废水，废水在所述第三处理 池中进行MRB处理并进行沉淀分解，该第三处理池装还装有PH值调节器，向 该第三处理池中添加PH值调节剂。
2.根据权利要求1所述的系统，其特征在于，所述系统还包括：
收集池，所述第三处理池联通，接收经过所述第三处理池处理后的废水进行 收集;
第四处理池，所述第收集池联通，接收经过收集池中的水，该第四处理池对 其中的水进行反渗透RO处理后排出废水处理系统。
3.根据权利要求1所述的系统，其特征在于，所述系统还包括：
臭氧发生器，所述臭氧发生器与所述臭氧注入管道连接，该臭氧发生器将产 生的臭氧进入所述臭氧注入管道。
4.根据权利要求1-3所述的系统，其特征在于，所述板状可移动式超声波 发生器包括盒式超声波源，该盒式超声波源将板状发生器置于小车上，该小车装 有车轮;在所述小车上装有寻际装置以通过控制使得小车在第一处理池中移动。
5.根据权利要求1或2所述的系统，其特征在于，所述系统还包括：
废气收集盖，所述废气收集盖置于所述第一处理池上面，用于密封所述第一 处理池，所述废气收集盖设有集气管，该废弃收集盖将第一处理池中排出的气体 收集到所述集气管中排出。
6.根据权利要求1-5任一权利要求所述的系统，其特征在于，所述超声波
发生器产生10-20kHz的超声波。
7.根据权利要求1-6任一权利要求所述的系统，其特征在于，所述第一处 理池与第二处理池相互独立，在所述第一处理池与第二处理池之间设有给水装 置，使得所述第一处理池中的废水进入所述第二处理池。
8.一种废水处理方法，其特征在于，所述方法包括：
向废水进行超声波辐照，同时向所述废水注入臭氧已除去废水中的氨氮成 分;
继续向废水施加高频脉冲电压用以除去废水中的重金属元素;
向废水中加入PH值调节剂，平时废水的酸碱性;
经过上述处理过的废水，导入处理池利用MRB处理系统301进行MRB处 理并进行沉淀分解，然后进行反渗透RO处理，最后收集后排出。
9.根据权利要求8所述的方法，其特征在于，所述方法包括：
在所述向废水进行超声波辐照，同时向所述废水注入臭氧的过程中，将处 理池的上方增加废气收集盖，将从废水中分离出的废气进行收集。
10.根据权利要求8-9任一权利要求所述的方法，其特征在于，所述超声波 发生器产生10-20kHz的超声波。
说明书
一种废水处理系统及方法
技术领域
本发明实施例涉及污水处理领域，特别是一种采用物理方法与化学方法相结 合进行废水处理的方法及系统。
背景技术
随着社会的发展、人口的增加及越来越广泛的工业化，在人类的日常生活中 产生越来越多的污水废水。废水主要有生活污水，工业废水、垃圾渗透液，医学 医用废水等等。特别是垃圾渗透液，其包含高浓度的有机污染物、病毒、病菌、 繁殖酸、氨氮成分及各类重金属等，使用传统的废水处理工艺难以达到排放标准， 而医学医用废水包含有较多的病菌、病毒等对净化的处理要求更高。传统的废水 处理方法大多是采用物理的吹脱法和增加化学试剂的化学法。采用吹脱法需要建 设体积庞大的处理池，并且吹脱的效果有限，类似氨氮成分具有一定的溶解性难 以吹出，并且吹脱法直接将废水中分离出的废气排入空气中，造成二次污染。而 化学法需大量的化学添加剂，成本高，而事实上大多数的化学添加剂制造的过程 中本身就会产生废水废气等污染物，实际上会陷入以污治污的怪圈。
整个社会对环境保护的需求越来越迫切，因此需要一种简单有效，无需大量 化学添加剂，占地面积小，低成本，效果佳的废水处理方法。
发明内容
本发明实施例公开一种废水处理系统，采用物理方法与化学方法相结合的方 式进行废水处理，通过增加超声波是废水产生空化作用，同时注入臭氧，在充分 的氧化作用下去除氨氮，进一步用高频脉冲电压滤除废水中的重金属等。
一种废水处理系统，包括：

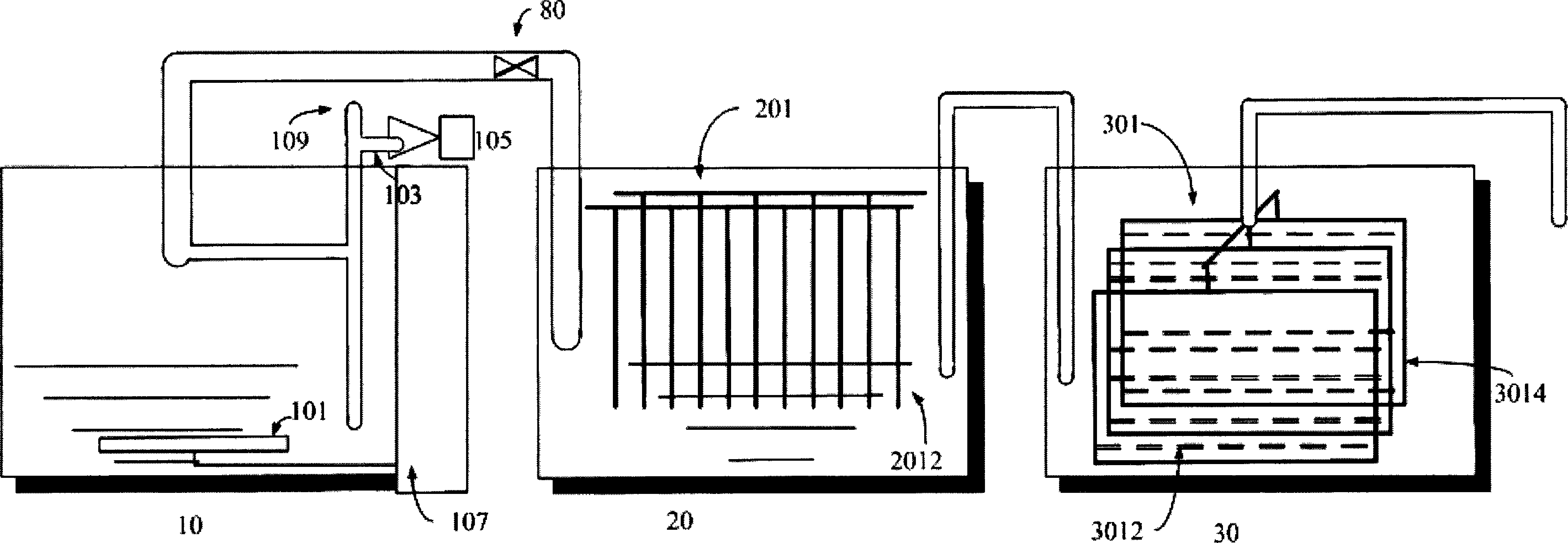

第一处理池，所述第一处理池装有超声波发生器及臭氧注入管道，所述臭氧 注入管道向所述废水中注入臭氧;所述超声波发生器浸于进入该第一处理池的废 水中，产生超声波作用于进入所述第一处理池的废水中使得利用超声波的空化作 用加快臭氧对废水的氧化杀菌作用，所述超声波发生器为板状可移动式超声发生 器，所述第一处理池中还装有循环水泵使得第一处理池中的废水进行循环;
第二处理池，接收经过所述第一处理池处理后的废水，所述第二处理池装有 高频脉冲电压发生器，该高频脉冲电压发生器包括放电板，所述放电板采用铁板 或者铝板材质，该放电板浸于所述第二处理池的废水中，向该第二处理池中的废 水施加高压脉冲电压;
第三处理池，接收经过所述第二处理池处理后的废水，废水在所述第三处理 池中进行MRB处理并进行沉淀分解，该第三处理池装还装有PH值调节器，向 该第三处理池中添加PH值调节剂。
所述系统还可以包括：
收集池，所述第三处理池联通，接收经过所述第三处理池处理后的废水进行 收集;
第四处理池，所述第收集池联通，接收经过收集池中的水，该第四处理池对 其中的水进行反渗透RO处理后排出废水处理系统。
进一步本发明实施例还给出进行废水处理的方法，包括：
向废水进行超声波辐照，同时向所述废水注入臭氧已除去废水中的氨氮成 分;
继续向废水施加高频脉冲电压用以除去废水中的重金属元素;
向废水中加入PH值调节剂，平时废水的酸碱性;
经过上述处理过的废水，导入处理池利用MRB处理系统301进行MRB处 理并进行沉淀分解，然后进行反渗透RO处理，最后收集后排出。
上述的方法和系统中超声波发生器101产生10-20kHz的超声波。
本发明实施例的废水处理系统及方法，不需要增加化学添加剂，通过超声波 与臭氧的同时作用使得废水被充分氧化，并且超声波和臭氧的作用对处理池的空 间要求不高，因此可以根据处理量合适的设置处理系统的大小与占地面积，高频 脉冲电压的也容易获得及作用，因此整个系统与方法简单有效，易于对废水的处 理。
