生活污水处理作井下生产用水技术

发布时间:2018-8-9 18:27:29  中国污水处理工程网

  申请日2012.07.24

  公开(公告)日2013.01.09

  IPC分类号C02F9/14

  摘要

  本实用新型提供一种生活污水处理作井下生产用水的装置,包括沿污水流动方向依次连通的初沉池、生物氧化过滤装置,超滤单元、消毒单元和清水池;生物氧化过滤装置的顶部设置有污水入口,并与初沉池连通;清水池的底部设置有生产用水出口。本实用新型提供的生活污水处理作井下生产用水的装置,通过生物氧化过滤装置降解生活污水中有机物和氨氮,通过超滤单元去除生活污水中的悬浮物、胶体物质和大肠菌群,通过消毒单元确保大肠菌群和菌落总数满足井下生产用水要求,不仅流程短、处理设施少、而且出水水质可靠。

  权利要求书

  1.一种生活污水处理作井下生产用水的装置,其特征在于,包括:沿污 水流动方向依次连通的初沉池、生物氧化过滤装置,超滤单元、消毒单元和 清水池;

  所述生物氧化过滤装置的顶部设置有污水入口,并与所述初沉池连通;

  所述清水池的底部设置有生产用水出口。

  2.根据权利要求1所述的生活污水处理作井下生产用水的装置,其特征 在于,所述生物氧化过滤装置包括:

  前段同步氧化单元,所述前段同步氧化单元的顶部设置有所述污水入口, 所述前段同步氧化单元的底部设置有第一出水口和第一排泥口,所述前段同 步氧化单元中设置有生长有微生物的第一填料,所述第一填料中设置有多个 第一过滤孔;

  后段吸附过滤单元,所述后段吸附过滤单元的底部设置有进水口和第二 排泥口,所述进水口与所述第一出水口连通,所述后段吸附过滤单元的顶部 设置有第二出水口,所述后段吸附过滤单元中设置有生长有微生物的第二填 料,所述第二填料中设置有多个第二过滤孔,所述第二过滤孔的孔径小于所 述第一过滤孔的孔径,所述第二填料包括第一部分填料和第二部分填料,所 述第一部分填料设置在所述第二部分填料的上面,所述第一部分填料中的第 二过滤孔的孔径大于所述第二部分填料中的第二过滤孔的孔径。

  曝气管,所述曝气管穿设在所述前段同步氧化单元和所述后段吸附过滤 单元中,并设置在所述前段同步氧化单元和所述后段吸附过滤单元的底部, 所述曝气管与供风设备相连。

  3.根据权利要求2所述的生活污水处理作井下生产用水的装置,其特征 在于:

  所述第一过滤孔的密度为4000-7000个/m2,所述第一部分填料中的第二 过滤孔的密度为15000-25000个/m2,所述第二部分填料中的第二过滤孔的密 度为25000-40000个/m2。

  4.根据权利要求2所述的生活污水处理作井下生产用水的装置,其特征 在于:

  所述前段同步氧化单元中还设置有第一填料上部固定装置和第一填料下 部固定装置,所述第一填料固定设置在所述第一填料上部固定装置和所述第 一填料下部固定装置之间;

  所述后段吸附过滤单元中还设置有第二填料上部固定装置和第二填料下 部固定装置,所述第二填料固定设置在所述第二填料上部固定装置和所述第 二填料下部固定装置之间。

  5.根据权利要求2所述的生活污水处理作井下生产用水的装置,其特征 在于:

  所述前段同步氧化单元中还设置有第一集泥斗,且所述第一集泥斗的出 口与所述第一排泥口连通;

  所述后段吸附过滤单元中还设置有第二集泥斗,且所述第二集泥斗的出 口与所述第二排泥口连通。

  6.根据权利要求1所述的生活污水处理作井下生产用水的装置,其特征 在于:

  所述超滤单元包括中间水池、用于提供压力的加压泵以及与所述加压泵 相连的超滤装置。

  7.根据权利要求6所述的生活污水处理作井下生产用水的装置,其特征 在于:

  所述消毒单元包括顺次连接的紫外线消毒装置和二氧化氯消毒装置;

  所述紫外线消毒装置与所述超滤装置相连。

  8.根据权利要求6所述的生活污水处理作井下生产用水的装置,其特征 在于:

  所述超滤装置为板式,管式或卷式超滤装置。

  说明书

  生活污水处理作井下生产用水的装置

  技术领域

  本实用新型涉及污水处理技术,尤其涉及一种生活污水处理作井下生产 用水的装置。

  背景技术

  我国煤矿多分布在北方和西北方缺水地区,随着煤炭产业的迅速发展, 煤炭井下生产用水的水资源供需矛盾进一步突出,对煤矿生活污水进行处理, 使其能成为井下生产用水,在一定程度上可缓解目前煤矿的缺水问题。

  现有技术中对煤矿生活污水主要通过简单的污水处理系统对其进行简单 生化处理,污水处理系统按照污水的流向,包括依次设置的初沉池,曝气池, 二沉池以及滤池。污水进入初沉池去除大部分悬浮物后,进入曝气池,在曝 气池内,污水与活性污泥充分接触的混合,好氧微生物对有机物进行降解, 随后曝气池出水在二沉池内进行泥水分离,出水流入滤池,经过滤后流入清 水池。

  虽然现有技术处理后的煤矿生活污水,可以进行地面冲厕、绿化、洗煤、 电厂循环等,但是流程长,出水水质不可靠,无法作为井下生产用水。

  实用新型内容

  本实用新型针对现有技术的缺陷,提供一种生活污水处理作井下生产用 水的装置,不仅流程短、处理设施少、而且出水水质可靠。

  本实用新型一方面提供生活污水处理作井下生产用水的装置,包括:

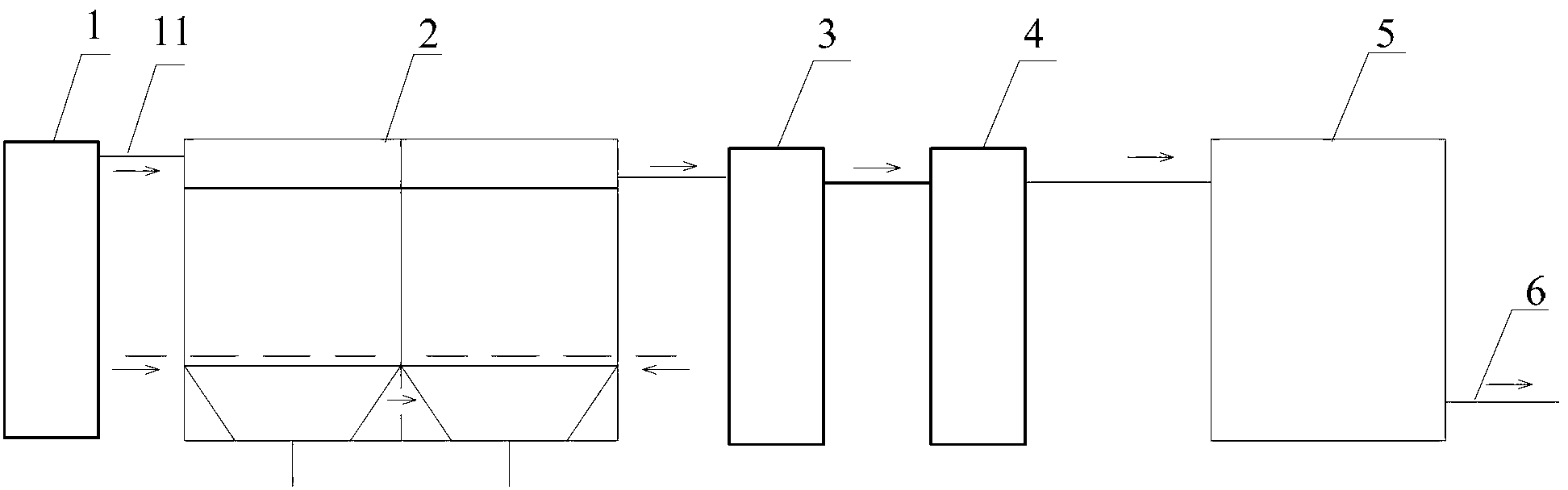

  沿污水流动方向依次连通的初沉池、生物氧化过滤装置,超滤单元、消 毒单元和清水池;

  所述生物氧化过滤装置的顶部设置有污水入口,并与所述初沉池连通;

  所述清水池的底部设置有生产用水出口。

  如上所述的生活污水处理作井下生产用水的装置,所述生物氧化过滤装 置包括:

  前段同步氧化单元,所述前段同步氧化单元的顶部设置有所述污水入口, 所述前段同步氧化单元的底部设置有第一出水口和第一排泥口,所述前段同 步氧化单元中设置有生长有微生物的第一填料,所述第一填料中设置有多个 第一过滤孔;

  后段吸附过滤单元,所述后段吸附过滤单元的底部设置有进水口和第二 排泥口,所述进水口与所述第一出水口连通,所述后段吸附过滤单元的顶部 设置有第二出水口,所述后段吸附过滤单元中设置有生长有微生物的第二填 料,所述第二填料中设置有多个第二过滤孔,所述第二过滤孔的孔径小于所 述第一过滤孔的孔径,所述第二填料包括第一部分填料和第二部分填料,所 述第一部分填料设置在所述第二部分填料的上面,所述第一部分填料中的第 二过滤孔的孔径大于所述第二部分填料中的第二过滤孔的孔径。

  曝气管,所述曝气管穿设在所述前段同步氧化单元和所述后段吸附过滤 单元中,并设置在所述前段同步氧化单元和所述后段吸附过滤单元的底部, 所述曝气管与供风设备相连。

  如上所述的生活污水处理作井下生产用水的装置,所述第一过滤孔的密 度为4000-7000个/m2,所述第一部分填料中的第二过滤孔的密度为 15000-25000个/m2,所述第二部分填料中的第二过滤孔的密度为25000-40000 个/m2。

  如上所述的生活污水处理作井下生产用水的装置,所述前段同步氧化单 元中还设置有第一填料上部固定装置和第一填料下部固定装置,所述第一填 料固定设置在所述第一填料上部固定装置和所述第一填料下部固定装置之 间;

  所述后段吸附过滤单元中还设置有第二填料上部固定装置和第二填料下 部固定装置,所述第二填料固定设置在所述第二填料上部固定装置和所述第 二填料下部固定装置之间。

  如上所述的生活污水处理作井下生产用水的装置,所述前段同步氧化单 元中还设置有第一集泥斗,且所述第一集泥斗的出口与所述第一排泥口连通;

  所述后段吸附过滤单元中还设置有第二集泥斗,且所述第二集泥斗的出 口与所述第二排泥口连通。

  如上所述的生活污水处理作井下生产用水的装置,所述超滤单元包括中 间水池、用于提供压力的加压泵以及与所述加压泵相连的超滤装置。

  如上所述的生活污水处理作井下生产用水的装置,所述消毒单元包括顺 次连接的紫外线消毒装置和二氧化氯消毒装置;

  所述紫外线消毒装置与所述超滤装置相连。

  如上所述的生活污水处理作井下生产用水的装置,所述超滤装置为板式, 管式或卷式超滤装置。

  本实用新型提供的生活污水处理作井下生产用水的装置,通过生物氧化 过滤装置降解生活污水中有机物和氨氮,通过超滤单元去除生活污水中的悬 浮物、胶体物质和大肠菌群,通过消毒单元确保大肠菌群和菌落总数满足井 下生产用水要求,不仅流程短、处理设施少、而且出水水质可靠。
