申请日2012.07.24
公开(公告)日2013.02.06
IPC分类号C02F1/40
摘要
本实用新型提供油污水处理系统排海装置，该装置包括有池体，在所述池体内的前段部分设置有浮油收集器，在所述池体内的后段部分设置有滤油板，在所述池体的前段一侧设有进水口，在所述池体的后段一侧设有出水口，在所述池体上部设置有下人口。本实用新型的效果是通过本装置确保港区污水处理系统排水中的主要污染物石油类达标排放，减少对受纳水体的污染。
权利要求书

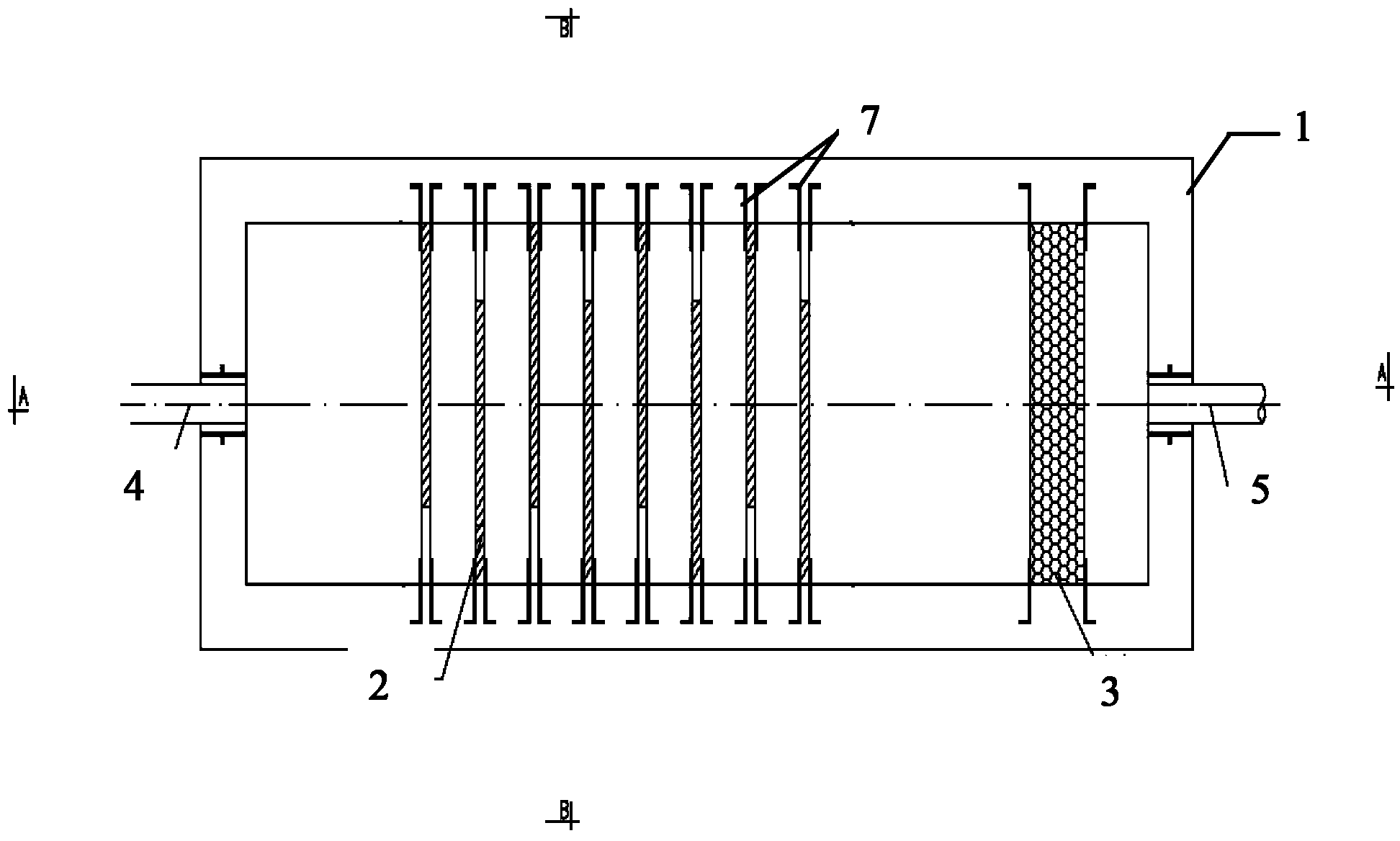

1.一种油污水处理系统排海装置，其特征是：该装置包括有池体(1)，在所述池体(1)内的前段部分设置有浮油收集器，在所述池体(1)内的后段部分设置有滤油板(3)，在所述池体(1)的前段一侧设有进水口(4)，在所述池体(1)的后段一侧设有出水口(5)，在所述池体(1)上部设置有下人口(6)。
2.根据权利要求1所述的油污水处理系统排海装置，其特征是：所述浮油收集器包括有多片等间隔可插拔式分布的吸油板(2)，每块吸油板(2)包括有不锈钢外框，在不锈钢外框内设有双层钢丝网组成的过滤筛，过滤筛中间设有吸油棉夹层。
3.根据权利要求2所述的油污水处理系统排海装置，其特征是：在所述池体(1)内的两侧等间隔设有不锈钢插板，所述吸油板(2)以折流板式插入不锈钢插板(7)内。
4.根据权利要求1所述的油污水处理系统排海装置，其特征是：所述滤油板(3)包括有不锈钢框架和钢丝网形成的板框，板框内填充有滤料。
5.根据权利要求4所述的油污水处理系统排海装置，其特征是：所述滤料为改性纤维球滤料。
说明书
油污水处理系统排海装置
技术领域
本实用新型涉及一种对现有处理工艺进行优化，特别是一种油污水处理系统排海装置。
背景技术
天津港南疆污水处理中心油污水处理系统主要用于接收、处理南疆石化小区的生产含油污水及南疆石化码头来港船舶产生的含油废水。所接收的油船压舱水通过船舶的排水泵排入储水罐，石化小区来水经主干管收集后由水泵提升进入储水罐，来水在储水罐静沉48小时后进入油污水处理系统，处理工艺流程如图1所示。出水排放部分水质达到《城镇污水处理厂污染物排放标准》(GB18918-2002)中规定的一级B标准，其流程如图1所示。
然而，当现有污水处理系统来水污染负荷突增或系统设备出现突发故障时，由于该排放水池仅仅起到调节池的作用，当水量负荷增大时，能够起到一定缓冲的作用。当系统水质负荷突然增加，或者因系统内某设施发生故障导致出水暂时不达标时，该排放水池难以起到水质安全排放的最后屏障的作用。在采取相应措施排除问题的过程中，不能确保排水仍然稳定达标，将会对水体造成污染。虽然目前尚未发生此类事故，但由于国家和地方环保部门对港区排海污水要求十分严格，出于对国家环境保护要求的责任，树立天津港勇于履行社会负责的企业形象考虑，做到防患于未然，采取措施确保港区污水处理系统排水中的主要污染物石油类达标排放，减少对受纳水体的污染，具有重要意义。
发明内容
针对现有技术中结构上的不足，本实用新型的目的是提供一种油污水处理系统排海装置，以利于不仅发挥水质调节作用，同时具备除油和隔油的功 能，确保污水中的石油类污染物不对海洋环境产生明显的影响。
为实现上述目的，本实用新型采用的技术方案是提供油污水处理系统排海装置，其中：该装置包括有池体，在所述池体内的前段部分设置有浮油收集器，在所述池体内的后段部分设置有滤油板，在所述池体的前段一侧设有进水口，在所述池体的后段一侧设有出水口，在所述池体上部设置有下人口。
本实用新型的效果是通过本装置确保港区污水处理系统排水中的主要污染物石油类达标排放，减少对受纳水体的污染。
