申请日2012.07.24
公开(公告)日2012.11.14
IPC分类号C02F103/30; C02F9/04
摘要
本发明公开了一种煮炼废水处理装置，其特征在于：该装置包括过滤池、砂滤罐、中和反应池和沉淀池，所述过滤池的前端设有废水进水管，过滤池通过管道与砂滤罐的顶端连接，砂滤罐内从上而下依次设有粗砂层、中砂层和细砂层，砂滤罐的底端通过管道与中和反应池的前端连接，所述中和反应池的尾端通过管道与沉淀池的前端连接，所述沉淀池的尾端设有出水管。本发明的有益效果：1、各项出水指标符合国家和地方有关水质标准的要求;2、系统运行简单可靠、安全、操作方便，减少运行成本及投资费用;3、选择处理工艺流程短、可行性、耐冲击、处理效果稳定;4、操作管理方便、便于维护。
权利要求书

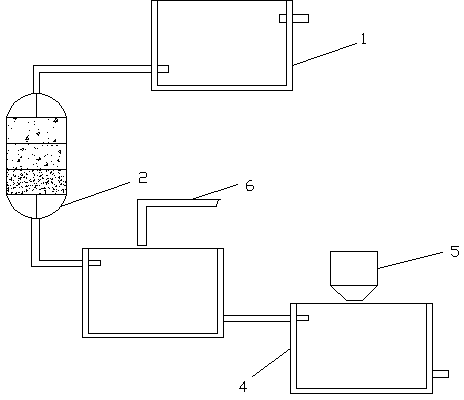

1.一种煮炼废水处理装置，其特征在于：该装置包括过滤池(1)、砂滤罐(2)、中和反应池(3)和沉淀池(4)，所述过滤池(1)的前端设有废水进水管，过滤池(1)通过管道与砂滤罐(2)的顶端连接，砂滤罐(2)内从上而下依次设有粗砂层、中砂层和细砂层，砂滤罐(2)的底端通过管道与中和反应池(3)的前端连接，所述中和反应池(3)的尾端通过管道与沉淀池(4)的前端连接，所述沉淀池(4)的尾端设有出水管。
2.根据权利要求1所述的一种煮炼废水处理装置，其特征在于：所述沉淀池(4)的上方设有存储助凝剂的加药斗(5)。
3.根据权利要求1所述的一种煮炼废水处理装置，其特征在于：所述中和反应槽(3)上方设有酸液输送管(6)。
说明书
一种煮炼废水处理装置
技术领域
本发明属于印染设备技术领域，具体涉及一种煮炼废水处理装置。
背景技术
印染废水是加工棉、麻、化学纤维及其混纺产品为主的印染厂排出的废水。印染废水水量较大，每印染加工1吨纺织品耗水100～200吨，其中80～90%成为废水。而印染废水之一为煮炼废水，水量大，污染物浓度高，主要含有纤维素、果酸、蜡质、油脂、碱、表面活性剂、含氮化合物等。废水碱性很强，水温高，呈褐色，COD与BOD很高，达每升数千毫克。化学纤维煮炼废水的污染较轻。目前为止污水处理后回用率很低，同时，由于我国是一个严重缺乏水资源的国家，有限的水资源也决定了印染行业必须走循环经济发展之路。
发明内容
本发明的目的在于提供一种煮炼废水处理装置。
为了解决上述技术问题，本发明采用如下技术方案：
一种煮炼废水处理装置，其特征在于：该装置包括过滤池、砂滤罐、中和反应池和沉淀池，所述过滤池的前端设有废水进水管，过滤池通过管道与砂滤罐的顶端连接，砂滤罐内从上而下依次设有粗砂层、中砂层和细砂层，砂滤罐的底端通过管道与中和反应池的前端连接，所述中和反应池的尾端通过管道与沉淀池的前端连接，所述沉淀池的尾端设有出水管。
所述沉淀池的上方设有存储助凝剂的加药斗。
所述中和反应槽上方设有酸液输送管。
本发明的有益效果：
1、各项出水指标符合国家和地方有关水质标准的要求;
2、系统运行简单可靠、安全、操作方便，减少运行成本及投资费用;
3、选择处理工艺流程短、可行性、耐冲击、处理效果稳定;
4、操作管理方便、便于维护。
