申请日2012.07.24
公开(公告)日2012.11.14
IPC分类号C02F1/76; C02F9/04
摘要
本发明公开了一种丝光废水处理装置，其特征在于：该装置包括预处理池、中和反应槽和化学氧化池，所述预处理池的前端设有废水进水管，预处理池内设有活性炭包，所述活性炭包是由铁丝网包裹活性炭块制成，所述预处理池通过水管与中和反应槽的前端连接，所述中和反应槽的尾端通过水管与化学氧化池的前端连接，所述化学氧化池的尾端设有出水管。本发明的有益效果：1、各项出水指标符合国家和地方有关水质标准的要求;2、系统运行简单可靠、安全、操作方便，减少运行成本及投资费用;3、选择处理工艺流程短、可行性、耐冲击、处理效果稳定;4、操作管理方便、便于维护。
权利要求书

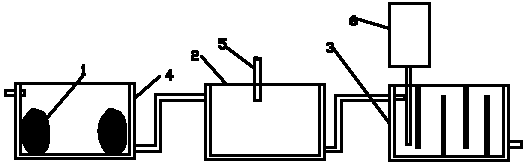

1.一种丝光废水处理装置，其特征在于：该装置包括预处理池(1)、中和反应槽(2)和化学氧化池(3)，所述预处理池(1)的前端设有废水进水管，预处理池(1)内设有活性炭包(4)，所述活性炭包是由铁丝网包裹活性炭块制成，所述预处理池(1)通过水管与中和反应槽(2)的前端连接，所述中和反应槽(2)的尾端通过水管与化学氧化池(3)的前端连接，所述化学氧化池(3)的尾端设有出水管。
2.根据权利要求1所述的一种丝光废水处理装置，其特征在于：所述活性炭包(4)的数量为4个，分别设于预处理池(1)内的四个角落。
3.根据权利要求1所述的一种丝光废水处理装置，其特征在于：所述化学氧化池(3)接有二氧化氯供应装置(6)。
4.根据权利要求1所述的一种丝光废水处理装置，其特征在于：所述中和反应槽(2)上方设有酸液输送管(5)。
说明书
一种丝光废水处理装置
技术领域
本发明属于印染设备技术领域，具体涉及一种丝光废水处理装置。
背景技术
印染废水是加工棉、麻、化学纤维及其混纺产品为主的印染厂排出的废水。印染废水水量较大，每印染加工1吨纺织品耗水100～200吨，其中80～90%成为废水。而印染废水之一为丝光废水，含碱量高，NaOH含量在3%-5%，多数印染厂通过蒸发浓缩回收NaOH，所以丝光废水一般很少排出，经过工艺多次重复使用最终排出的废水仍呈强碱性，BOD、COD、SS均较高; 目前为止污水处理后回用率还很低，同时，由于我国是一个严重缺乏水资源的国家，有限的水资源也决定了印染行业必须走循环经济发展之路。
发明内容
本发明的目的在于提供一种丝光废水处理装置。
为了解决上述技术问题，本发明采用如下技术方案：
一种丝光废水处理装置，其特征在于：该装置包括预处理池、中和反应槽和化学氧化池，所述预处理池的前端设有废水进水管，预处理池内设有活性炭包，所述活性炭包是由铁丝网包裹活性炭块制成，所述预处理池通过水管与中和反应槽的前端连接，所述中和反应槽的尾端通过水管与化学氧化池的前端连接，所述化学氧化池的尾端设有出水管。
所述活性炭包的数量为4个，分别设于预处理池内的四个角落。
所述化学氧化池接有二氧化氯供应装置。
所述中和反应槽上方设有酸液输送管。
本发明的有益效果：
1、各项出水指标符合国家和地方有关水质标准的要求;
2、系统运行简单可靠、安全、操作方便，减少运行成本及投资费用;
3、选择处理工艺流程短、可行性、耐冲击、处理效果稳定;
4、操作管理方便、便于维护。
