申请日2012.05.26
公开(公告)日2012.11.21
IPC分类号E03D1/00; E03C1/12
摘要
本发明属节水项目，涉及一种家庭生活废水集中回收利用设备，包括废水收集管道、过滤器、水质传感器、三通阀、污水过滤装置、单向挡板、户外储水箱、太阳能电池板、智能调压装置、重力浮球。废水收集管道用于收集洗菜池、洗漱池、洗衣机和沐浴等排水管废水，过滤器防止管道阻塞;水质传感器控制三通阀，使符合标准的废水通过单向挡板流入储水箱，未达标的废水直接排入下水管道;户外储水箱有一个进水口和两个出水口，进水口与废水收集管道相连，一个出水口通过管道与马桶水箱连接，另一出水口被密封塞封闭;重力浮球控制底部密封塞，可以将过剩废水排入下水管道;储水箱集成太阳能电池板给智能调压装置提供能量。
权利要求书
1.“新型家庭废水回收利用装置”在户外储水箱设计上采用智能调压装置调 节压强、重力浮球控制最大储水容量、太阳能电池板给调压装置供电的方式， 请求保护户外储水箱整体结构和设计方案、智能调压装置和重力浮球。
说明书
新型家庭废水回收利用装置
技术领域
本发明属于生活废水集中回收利用技术领域的节水项目，涉及一种家庭废 水回收利用设备。
背景技术
全球性的水资源短缺问题对居民节约用水提出了更高的要求，面对水资源 的严重匮乏，节约用水必须从每个人、每个家庭做起。目前，几乎全部家庭的 生活废水都直接排入下水管道，而生活废水中绝大部分可以回收用于冲洗马桶。 随着居民生活用水比例的逐年增加，城市生活用水浪费现象也越发突出，冲洗 马桶每年消耗的水资源已经构成城市水资源浪费的最主要原因之一。
目前，公知的家庭生活废水回收利用装置主要由废水收集管道、旋纽切换 控制阀(选择回收开关)、过滤网、储水箱、水泵、马桶水箱组成。废水需要用 户通过旋纽切换控制阀选择直接排掉或是回收，或者只是经过简单净化处理后 全部收集在储水箱，这使得废水收集过程复杂化，用户需要在每天的用水过程 中多次切换控制阀，而且稍有疏忽，脏水就会进入储水箱，使回收利用的废水 变得污浊恶臭。在从储水箱往马桶水箱提水时，主要采用电控水泵、增压泵、 手摇泵、吸水器和自吸阀，这不仅增加了经济成本，浪费能耗，而且使用也不 便利，未能得到推广。
发明内容
为了克服现有的家庭废水回收系统不能自动分离、回收废水和储水箱难以 智能运行的不足，本发明提供一种新型家庭废水回收利用装置，该装置不仅能 自动分离、回收、过滤净化废水，而且能利用太阳能电池板给智能调压装置供 电实现马桶水箱无泵上水的要求。

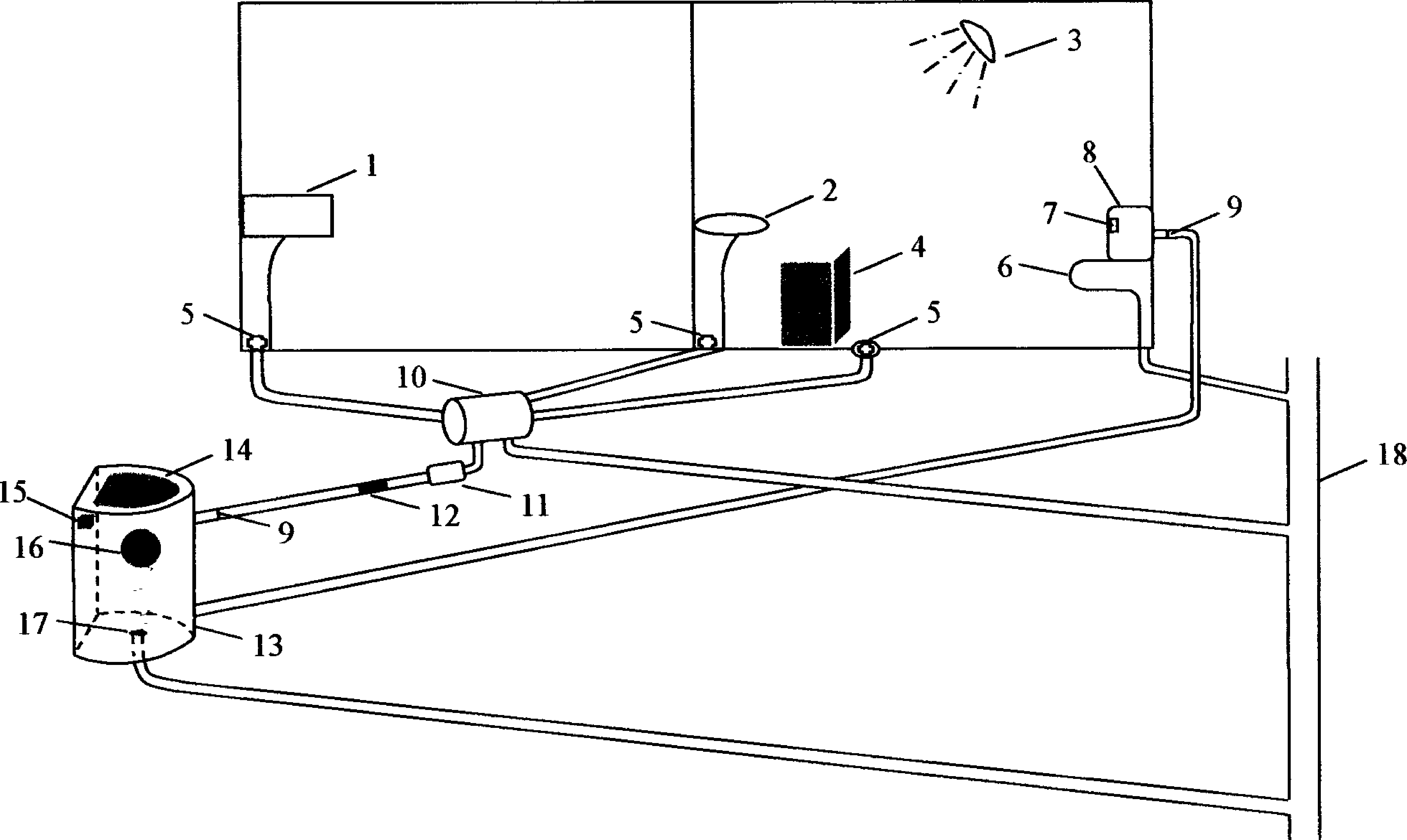

本发明解决其技术问题所采用的技术方案是：在废水收集管道上利用水质 传感器智能控制管道中的三通阀实现废水的分离、回收，回收的废水在流入户 外储水箱之前利用污水过滤器净化处理。户外储水箱采用智能调压装置控制压 强、重力浮球控制最大储水容量、太阳能电池板给调压装置供电的设计思路， 发明内容包括储水箱的整体结构和设计方案、智能调压装置和重力浮球，其中， 重力浮球不仅负责开启密封塞，而且在水位下降一定程度后又会闭合密封塞。
本发明的有益效果是：家庭废水分离、回收无需用户值守;马桶水箱提水 无需水泵，节省能耗;重力浮球和底部的密封塞联动自动调节储水箱最大水量。
