申请日2012.06.27
公开(公告)日2013.01.16
IPC分类号C02F9/14; C02F11/12; C02F3/30; C02F3/34; C02F1/66
摘要
本实用新型公开了一种醋酸酯化淀粉的污水处理系统，用于处理醋酸酯化淀粉的污水，所述污水处理系统包括沉淀池、曝气池、pH调节池、厌氧污泥床、活性污泥反应器、污泥收集池、沼气收集池，所述沉淀池的输入端连接于醋酸酯化淀粉的污水，所述沉淀池的输出端依次通过曝气池、pH调节池连接于厌氧污泥床的输入端，所述厌氧污泥床的输出端分别连接于活性污泥反应器的输入端、污泥收集池的输入端、沼气收集池的输入端，所述污泥收集池的输入端连接于活性污泥反应器的输出端。本实用新型投资成本以及运行费用较低，自动化程度较高，污水处理效果较好。
权利要求书
1.一种醋酸酯化淀粉的污水处理系统，用于处理醋酸酯化淀粉的污水， 其特征是：
所述污水处理系统包括沉淀池、曝气池、pH调节池、厌氧污泥床、活 性污泥反应器、污泥收集池、沼气收集池，
所述沉淀池的输入端连接于醋酸酯化淀粉的污水，所述沉淀池的输出 端依次通过曝气池、pH调节池连接于厌氧污泥床的输入端，
所述厌氧污泥床的输出端分别连接于活性污泥反应器的输入端、污泥 收集池的输入端、沼气收集池的输入端，所述污泥收集池的输入端连 接于活性污泥反应器的输出端。
2.根据权利要求1所述的醋酸酯化淀粉的污水处理系统，其特征是：还包 括深度处理池，所述深度处理池内设置有聚合氯化铝，所述深度处理 池连接于活性污泥反应器的输出端。
3.根据权利要求1或2所述的醋酸酯化淀粉的污水处理系统，其特征是： 还包括脱水机，所述脱水机连接于污泥收集池的输出端。
4.根据权利要求1或2所述的醋酸酯化淀粉的污水处理系统，其特征是： 所述活性污泥反应器有两个，所述两个活性污泥反应器并联设置。
5.根据权利要求1或2所述的醋酸酯化淀粉的污水处理系统，其特征是： 所述厌氧污泥床为上流式厌氧污泥床。
6.根据权利要求1或2所述的醋酸酯化淀粉的污水处理系统，其特征是： 所述活性污泥反应器为序批式活性污泥反应器。
说明书
一种醋酸酯化淀粉的污水处理系统
技术领域
本实用新型涉及一种污水处理系统，特别是涉及一种醋酸酯化淀粉的 污水处理系统。
背景技术
目前，在醋酸酯化淀粉的生产过程中，淀粉反应结束后为确保其食用 安全会使用大量的饮用水进行洗涤，洗涤后的污水中会存在较多的无 机盐，直接排放会对环境造成污染，人畜无法饮用，也不能用于植物 灌溉，因此排放前需经过专业的污水处理系统进行处理，以降低污水 的COD、氨氮含量、磷含量，达标后方可进入城市污水管网再次集中进 行处理。目前国内对于普通淀粉生产的污水处理方法有所报道，但几 乎没有对于变性醋酸酯化淀粉的污水处理方法的相关论述。
实用新型内容
本实用新型要解决的技术问题是提供一种醋酸酯化淀粉的污水处理系 统，投资成本以及运行费用较低，自动化程度较高，处理效果较好， 经过该系统处理的醋酸酯化淀粉污水的各项指标均能达到排放标准。
为解决上述技术问题，本实用新型的技术方案是：
一种醋酸酯化淀粉的污水处理系统，用于处理醋酸酯化淀粉的污水，

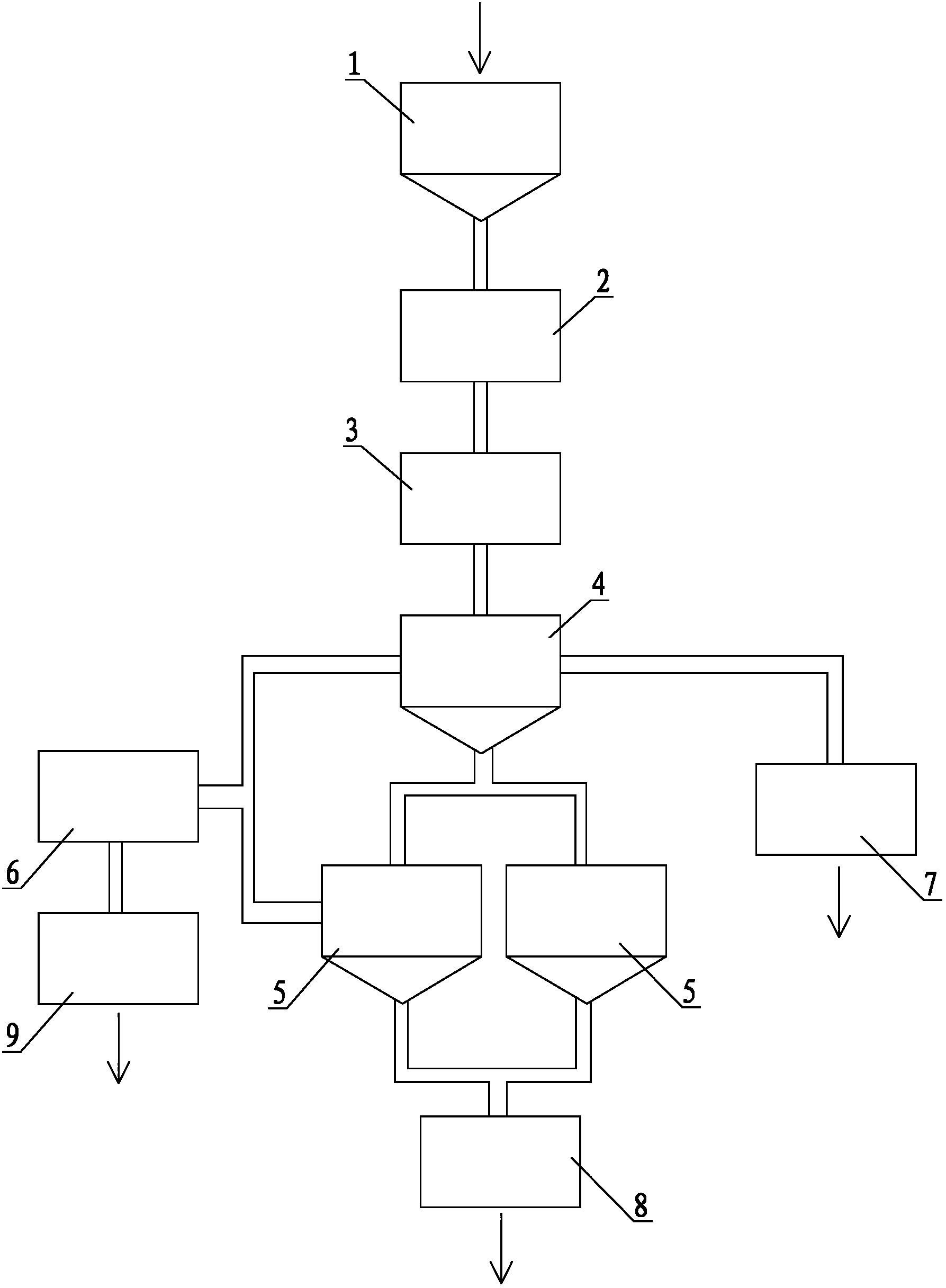

所述污水处理系统包括沉淀池、曝气池、pH调节池、厌氧污泥床、活 性污泥反应器、污泥收集池、沼气收集池，
所述沉淀池的输入端连接于醋酸酯化淀粉的污水，所述沉淀池的输出 端依次通过曝气池、pH调节池连接于厌氧污泥床的输入端，
所述厌氧污泥床的输出端分别连接于活性污泥反应器的输入端、污泥 收集池的输入端、沼气收集池的输入端，所述污泥收集池的输入端连 接于活性污泥反应器的输出端。
作为改进，本实用新型还包括深度处理池，所述深度处理池内设置有 聚合氯化铝，所述深度处理池连接于活性污泥反应器的输出端。
作为进一步改进，本实用新型还包括脱水机，所述脱水机连接于污泥 收集池的输出端。
优选地，本实用新型所述活性污泥反应器有两个，所述两个活性污泥 反应器并联设置。
优选地，本实用新型所述厌氧污泥床为上流式厌氧污泥床。
优选地，本实用新型所述活性污泥反应器为序批式活性污泥反应器。
由上可见，与现有技术相比，本实用新型有如下有益效果：
沉淀池可将洗涤污水中残留的淀粉通过重力作用进行静置沉淀;曝气 池可通过曝气除去污水中的挥发性有机物;pH调节池主要进行污水pH 的调节，确保进入厌氧污泥床的水质为中性;厌氧污泥床使用其内部 的厌氧和耗氧菌种使得废水中的有机污染物在厌氧条件下经微生物降 解，转化成甲烷和二氧化碳等沼气的主要组成成分，可作为能源再次 利用;活性污泥反应器依靠其内部的耗氧微生物来氧化分解水中的污 染物，可提供时间程序的污水处理，出水水质好，运行成本低;醋酸 酯化淀粉的污水依次通过沉淀池、曝气池、pH调节池、厌氧污泥床、 活性污泥反应器处理后可进入深度处理池进行深度净化，水中的COD含 量、氨氮含量、磷含量被降低到符合排放标准，pH达到排放要求，这 样处理过的水便可排放到城市集中污水处理管网。整套系统的投资成 本以及运行费用较低，自动化程度较高，处理效果较好。
