申请日2012.06.27
公开(公告)日2013.01.16
IPC分类号C02F3/18; C02F3/34
摘要
本实用新型提供一种污水脱氮专用载体截留装置及污水处理池，污水脱氮专用载体截留装置，设于污水处理池中，包括：设于污水处理池出水端的上挡板(1)与下挡板(2);上挡板(1)与下挡板(2)间为出水口(3);上挡板(1)与下挡板(2)与水平方向的夹角为45～60度。可以截留脱氮专用载体，防止脱氮专用载体损失，结构简单，维护方便。
权利要求书
1.一种污水脱氮专用载体截留装置，设于污水处理池中，其特征在于，包括：设于污水处理池出水端的上挡板(1)与下挡板(2);上挡板(1)与下挡板(2)间为出水口(3);
上挡板(1)与下挡板(2)与水平方向的夹角为45～60度。
2.根据权利要求1所述的污水脱氮专用载体截留装置，其特征在于，所述的上挡板(1)与下挡板(2)平行设置。
3.一种污水处理池，其特征在于，所述的污水处理池的出水端设有权利要求1或2所述的污水脱氮专用载体截留装置。
4.根据权利要求3所述的污水处理池，其特征在于，所述的污水处理池的池底安装曝气装置(4)。
说明书
污水脱氮专用载体截留装置及污水处理池
技术领域
本实用新型涉及污水处理技术领域;尤其涉及一种对于污水过程中使用的专用载体的截留装置及污水处理池。
背景技术
污水处理是用各种方法将污水中所含的污染物分离出来或将其转化为无害物，从而使污水得到净化的过程。净化后的水可以用于灌溉或清洁道路等。城市污水中氮素的去除途径，主要是利用化学或生物的方法，先将污水中的氮素转变为气态物质如NH3、N2，再通过气液分离来实现污水中的氮的去除，另外，还有部分氮素随剩余污泥而排出，并进入污泥处理系统。为了最大限度的对污水进行脱氮，一般需要延长污水停留时间，这样就造成占地面积大。因此，现在常用的是直接向污水处理池中投加一定量的脱氮专用载体，以达到提标改造深度脱氮的目的;脱氮专用载体是常用的产品，如兰州振茂科技有限公司生产的ZMBIO-1型污水处理生物脱氮载体，就可以满足使用要求。这种脱氮专用微生物载体的密度略大于水，尺寸较小、有弹性。一般还需要在污水处理池底部安装曝气装置，通过曝气作用，使脱氮专用载体处于流化状态。脱氮专用载体极易随着污水流出而损失，还容易造成堵塞，严重影响整个系统的稳定运行。
发明内容
本实用新型的目的是提供一种污水脱氮专用载体截留装置及污水处理池，可以截留脱氮专用载体，防止脱氮专用载体损失，结构简单，维护方便。
本实用新型的目的是通过以下技术方案实现的：

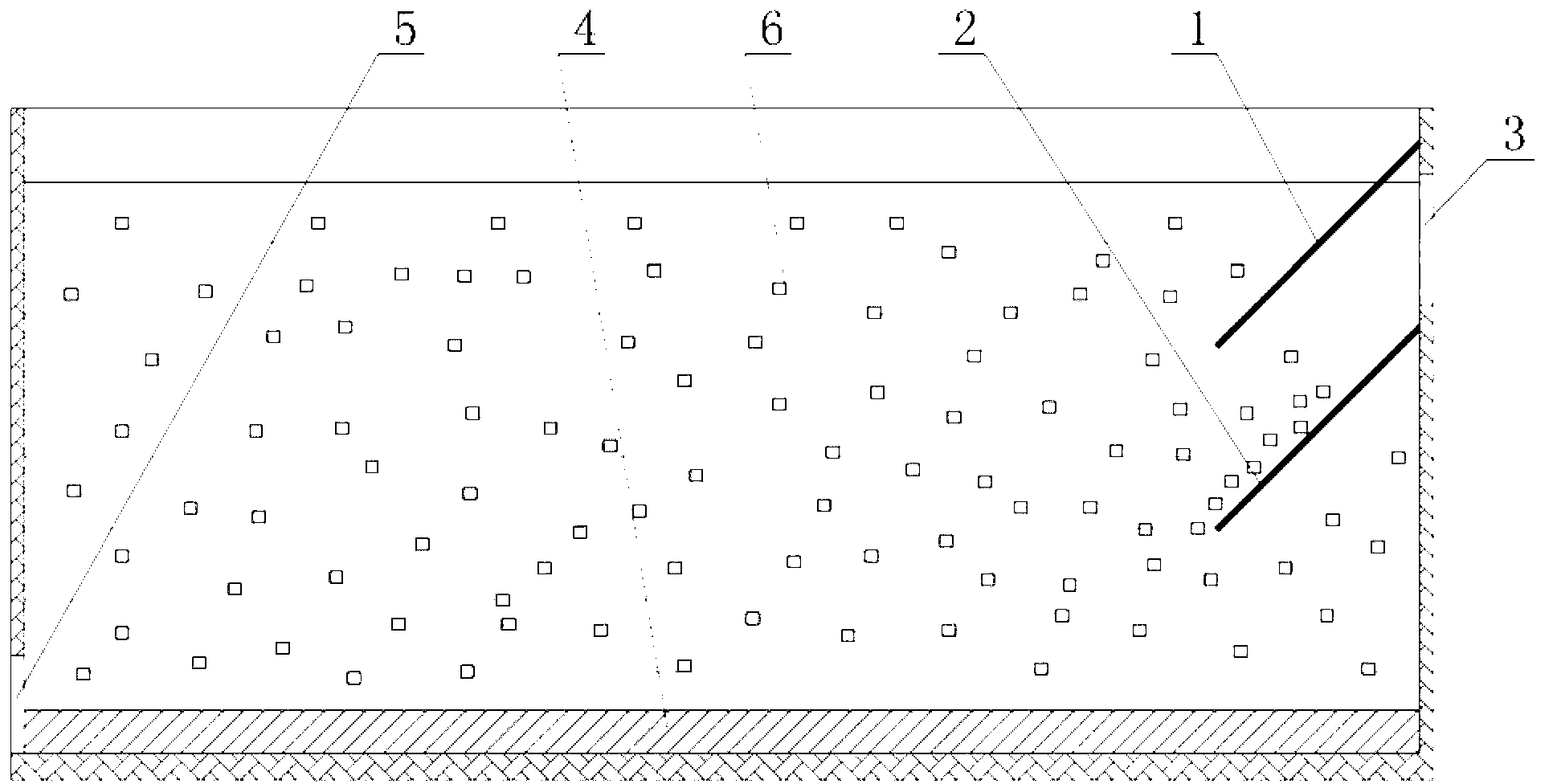

一种污水脱氮专用载体截留装置，设于污水处理池中，包括：设于污水处理池出水端的上挡板1与下挡板2;上挡板1与下挡板2间为出水口3;
上挡板1与下挡板2与水平方向的夹角为45～60度。
所述的上挡板1与下挡板2平行设置。
一种污水处理池，所述的污水处理池的出水端设有上述的污水脱氮专用载体截留装 置。
所述的污水处理池的池底安装曝气装置4。
由上述本实用新型提供的技术方案可以看出，本实用新型实施例提供的一种污水脱氮专用载体截留装置及污水处理池，可以截留脱氮专用载体，防止脱氮专用载体损失，结构简单，维护方便。
