申请日2012.06.26
公开(公告)日2014.01.15
IPC分类号B01F3/12; B01F7/18
摘要

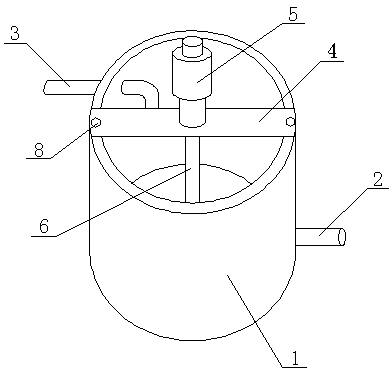

本发明公开了用于防止污泥沉淀的搅拌池，包括池体(1)以及固定在池体(1)上的横板(4)，池体(1)的底部设有与池体(1)相连通的进水管(2)，池体(1)的上部设有与池体(1)相连通的出水管(3)，横板(4)上设有电机(5)，电机(5)的转轴穿过横板(4)，且电机(5)的转轴上固定有连接棒(6)，连接棒(6)的下端固定有搅拌桨(7)，搅拌桨(7)与电机(5)实现联动。本发明采用上述结构，能防止污泥在池体底部产生沉淀、堆积，使废水和污泥混合较为充分，有利于污泥被抽水泵抽到下一环节进行处理。
权利要求书
1.用于防止污泥沉淀的搅拌池，其特征在于：包括池体(1)以及固定在池体(1)上的横板(4)，所述池体(1)的底部设有与池体(1)相连通的进水管(2)，池体(1)的上部设有与池体(1)相连通的出水管(3)，所述横板(4)上设有电机(5)，电机(5)的转轴穿过横板(4)，且电机(5)的转轴上固定有连接棒(6)，所述连接棒(6)的下端固定有搅拌桨(7)，搅拌桨(7)与电机(5)实现联动。
2.根据权利要求1所述的用于防止污泥沉淀的搅拌池，其特征在于：所述横板(4)固定在池体(1)的池口上，且横板(4)与池体(1)的底面平行。
3.根据权利要求1所述的用于防止污泥沉淀的搅拌池，其特征在于：所述池体(1)的形状为圆柱形，横板(4)位于池体(1)的池口所在圆的直径上。
4.根据权利要求1所述的用于防止污泥沉淀的搅拌池，其特征在于：所述电机(5)固定在横板(4)的中心处，且电机(5)的转轴与横板(4)相互垂直。
5.根据权利要求1所述的用于防止污泥沉淀的搅拌池，其特征在于：所述横板(4)通过螺栓(8)固定在池体(1)上。
6.根据权利要求1所述的用于防止污泥沉淀的搅拌池，其特征在于：所述搅拌桨(7)为三叶桨。
7.根据权利要求1所述的用于防止污泥沉淀的搅拌池，其特征在于：所述搅拌桨(7)为四叶桨。
说明书
用于防止污泥沉淀的搅拌池
技术领域
本发明涉及废水处理领域，具体是用于防止污泥沉淀的搅拌池。
背景技术
在工业生产或生活中，不可避免地会产生很多废水，这些废水中通常还有一些有害的物质，如果不加以处理而直接排放，就会对周围的环境产生不利的影响。因此，从保护环境的角度出发，废水在外排以前必须要经过处理。废水处理主要是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源的目的。在废水处理中，预处理通常采用物理处理法，拿高浓度有机废水来说，采用物理处理法中的微电解技术能大幅度降低cod和色度，提高废水的可生化性。化学处理法主要是通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质。生物处理法是通过微生物的代谢作用，使废水中呈溶液、胶体以及微细悬浮状态的有机污染物，转化为稳定、无害的物质。
在废水处理过程中，有一道环节是要将废水中的污泥去除掉，以得到较为澄清的水，由于污泥和废水的密度不同，废水池中的污泥往往沉在池底，如果将废水抽到下一环节进行处理，就会造成要么抽到较少的污泥，造成污泥堆积在池底，没有起到除去污泥的作用，要么直接抽到污泥，这样就可能堵塞抽水泵，而这两种结果都是不利于废水处理的。
发明内容
本发明提供了用于防止污泥沉淀的搅拌池，解决了以往去除污泥过程中，要么抽到较少的污泥，造成污泥堆积在池底，没有起到除去污泥的作用，要么直接抽到污泥，造成抽水泵堵塞，从而不利于废水处理的问题。
本发明为解决技术问题主要通过以下技术方案实现：用于防止污泥沉淀的搅拌池，包括池体以及固定在池体上的横板，所述池体的底部设有与池体相连通的进水管，池体的上部设有与池体相连通的出水管，所述横板上设有电机，电机的转轴穿过横板，且电机的转轴上固定有连接棒，所述连接棒的下端固定有搅拌桨，搅拌桨与电机实现联动。
所述横板固定在池体的池口上，且横板与池体的底面平行。
所述池体的形状为圆柱形，横板位于池体的池口所在圆的直径上。
所述电机固定在横板的中心处，且电机的转轴与横板相互垂直。
所述横板通过螺栓固定在池体1上。
所述搅拌桨为三叶桨。
所述搅拌桨为四叶桨。
本发明与现有技术相比具有以下优点和有益效果：
(1)本发明采用电机带动搅拌桨转动的形式使池体底部产生波动，防止了污泥在池体底部产生沉淀、堆积，使废水和污泥混合较为充分，有利于污泥被抽水泵抽到下一环节进行处理。
(2)本发明操作简单方便，易于实现，实用性较强。
