申请日2012.07.18
公开(公告)日2013.03.13
IPC分类号F04B49/06
摘要
本实用新型提供一种污水处理系统的控制系统，其中所述污水处理系统包括进水泵和出水泵，其中控制系统包括进水泵控制单元、出水泵控制单元，所述进水泵控制单元和出水泵控制单元在水泵故障时能够联动，同时控制进水泵和出水泵的工作状态，并可以远程控制进水泵和出水泵的开启。
权利要求书
1.一种污水处理控制系统，其应用于污水处理系统中，所述污水处理系统 包括向污水处理池输送污水的进水泵和将处理的污水排出污水处理池的出水泵, 所述控制系统包括一个故障检测单元、中央控制单元、进水泵控制单元以及出 水泵控制单元，故障检测单元检测进水泵或出水泵的故障状态，中央控制单元 根据故障检测单元检测的进水泵或出水泵的故障状态控制进水泵和出水泵的启 动或停止。
2.如权利要求1所述的污水处理控制系统，其特征在于：所述故障检测单 元分别设置于进水泵和出水泵处。
3.如权利要求1所述的污水处理控制系统，其特征在于：所述中央控制单 元可以远程控制进水泵或出水泵的启动或停止。
说明书
一种污水处理系统的控制系统
【技术领域】
本实用新型涉及污水处理领域，特别是关于污水处理系统的控制系统。
【背景技术】
一个污水处理系统，其通常会包括接收从工厂排出的污水的储水池、对污 水进行沉淀的沉淀池、对污水进行酸化水解的处理池、对污水进行过滤处理的 过滤池等等不同的处理池。
在将污水抽入各种处理池时通常会有个进水泵，通过进水泵将污水抽入各 个处理池。在将污水排出各种处理池时通有个出水泵，通过出水泵将污水从各 个处理池中排出。
现有技术中，通常进水泵是由进水泵控制单元控制其工作或停止，出水泵 是由出水泵控制单元控制其工作或停止，两者是分别独立控制的。但在实际处 理过程中，有可能会出现其中一个泵的控制单元出现故障，另一个泵仍正常工 作的情况，比如在某一个处理池中，其中出水泵的控制单元出现故障，而进水 泵正常工作，依据现有的进水泵和出水泵分别独立控制的情况，因为出水泵的 控制单元出现故障，进水泵仍在不停地向处理池中灌入污水，则会出现污水无 法排出而溢出处理池的情况。
另外，当一个泵的控制单元出现故障之后，对其进行修复之后，希望能够 远程重新启动修复后的泵。因此有必要对现有的控制系统进行改进。
【实用新型内容】
本实用新型的目的在于提供一种污水处理系统的控制系统，其能够在一个 泵出现故障时也能够正常工作，并且在修复后能够远程重新启动。

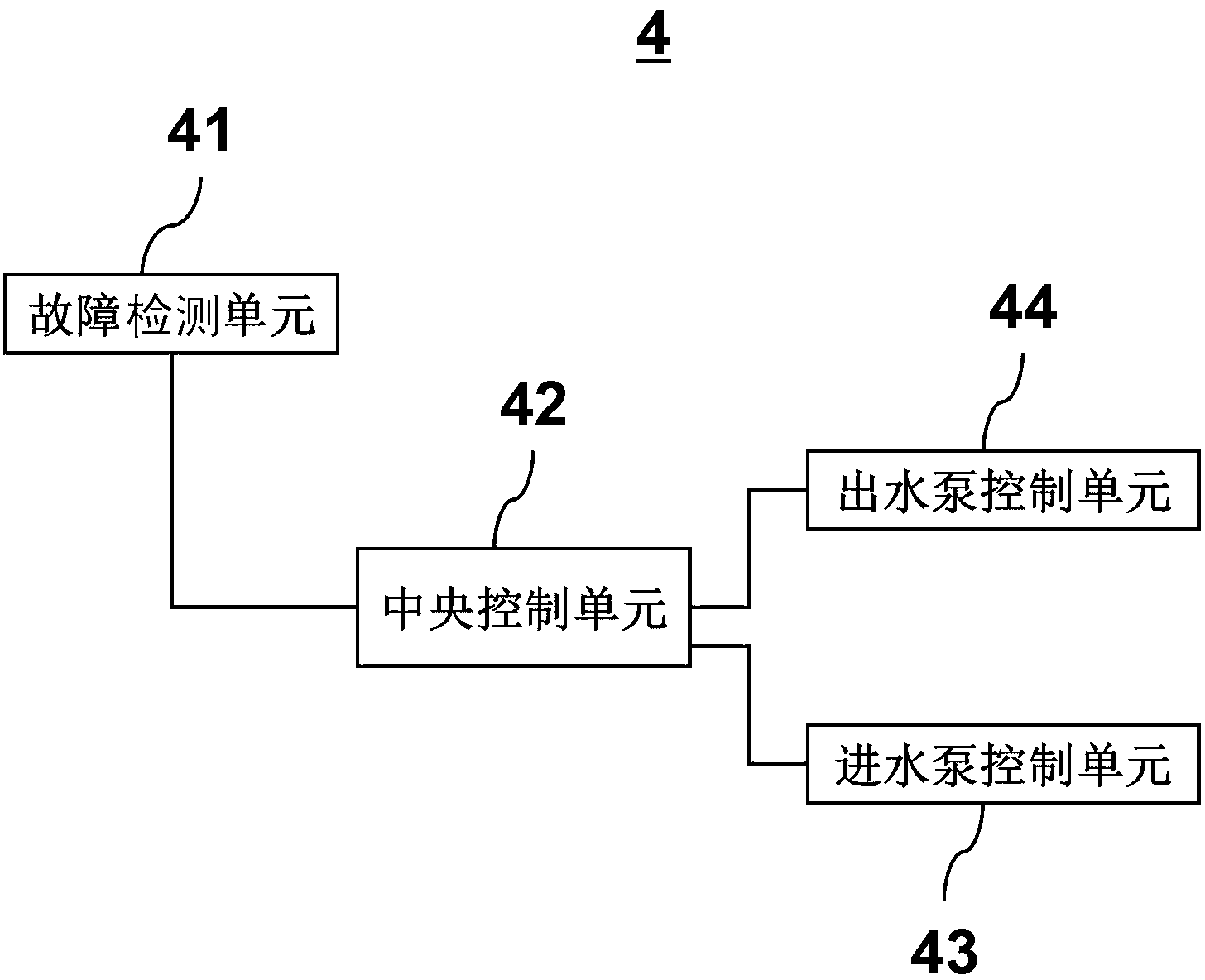

为达成前述目的，本实用新型一种污水处理控制系统，其应用于污水处理 系统中，所述污水处理系统包括向污水处理池输送污水的进水泵和将处理的污 水排出污水处理池的出水泵,所述控制系统包括一个故障检测单元、中央控制 单元、进水泵控制单元以及出水泵控制单元，故障检测单元检测进水泵或出水 泵的故障状态，中央控制单元根据故障检测单元检测的进水泵或出水泵的故障 状态控制进水泵和出水泵的启动或停止。
进一步地，所述故障检测单元分别设置于进水泵和出水泵处。
进一步地，所述中央控制单元可以远程控制进水泵或出水泵的启动或停止。
相对于现有的污水处理系统，本实用新型的污水处理控制系统，在其中一 个水泵故障时，另外的水泵的控制系统能够联动，同时控制进水泵和出水泵的 工作状态，并可以远程控制进水泵和出水泵的开启。
