申请日2012.07.09
公开(公告)日2012.12.19
IPC分类号C02F1/40
摘要
一种水净化处理器用卧式分离器污水净化装置，包括具有前封头和后封头的筒体，所述前封头设置有污水注入口，所述污水注入口设置有防注水涡流挡板;所述筒体内部设置叶片保持器;所述筒体的下部设置有污水排出口，所述污水排出口设置有防排水涡流挡板。本实用新型利于污水中的油水快速分层，而且杂质排出效果好，因此污水处理效率高，处理质量好。
权利要求书
1.一种水净化处理器用卧式分离器污水净化装置，包括具有前封头和后封头的筒体， 其特征在于：所述前封头设置有污水注入口，所述污水注入口设置有防注水涡流挡板;所 述筒体内部设置叶片保持器;所述筒体的下部设置有污水排出口，所述污水排出口设置有 防排水涡流挡板。
2.根据权利要求1所述的一种水净化处理器用卧式分离器污水净化装置，其特征在 于：所述筒体设置有杂质助排装置。
3.根据权利要求2所述的一种水净化处理器用卧式分离器污水净化装置，其特征在 于：所述杂质助排装置包括设置于所述筒体内部下方的喷气管，所述喷气管上开设有喷射 方向朝向所述污水排出口的喷气口。
4.根据权利要求1所述的一种水净化处理器用卧式分离器污水净化装置，其特征在 于：所述筒体上设置有用以连接地基的鞍座结构。
5.根据权利要求4所述的一种水净化处理器用卧式分离器污水净化装置，其特征在 于：所述鞍座结构包括与地基连接的鞍座底板，所述鞍座底板利用鞍座侧板与所述筒体固 接。
说明书
一种水净化处理器用卧式分离器污水净化装置
技术领域
本实用新型涉及一种水净化处理器部件，具体涉及一种水净化处理器所用的卧式分离 器污水净化装置。
背景技术
目前，随着社会和工业的迅速发展，水污染问题日益突出。污水处理成为国家的各级 政府重点推广项目。而水净化处理器在污水处理工作中起着举足轻重的地位。
卧式分离器是水净化处理器所用的关键设备之一，因而其污水净化性能的优劣大大影 响着水净化处理器的性能效果。
传统的卧式分离器污水净化装置具有很明显的结构缺陷：1.污水注入时，很容易产生 涡流，导致污水中的油不易分离;2.污水注入时，油水界面非常不稳定，不利于油水的快 速高效分离;3.污水排出时，也会产生涡流，同样的，使污水中的油不易分离。
以上缺陷，使得现有的的卧式分离器污水净化装置对污水的处理净化能力大大降低， 不但分离效率得不到提高，而且污水处理净化质量也得不到改善。
实用新型内容
本实用新型所解决的技术问题在于提供一种水净化处理器用卧式分离器污水净化装 置，其可以促使油水快速高效分离，从而解决上述背景技术中的问题。
本实用新型所解决的技术问题采用以下技术方案来实现：

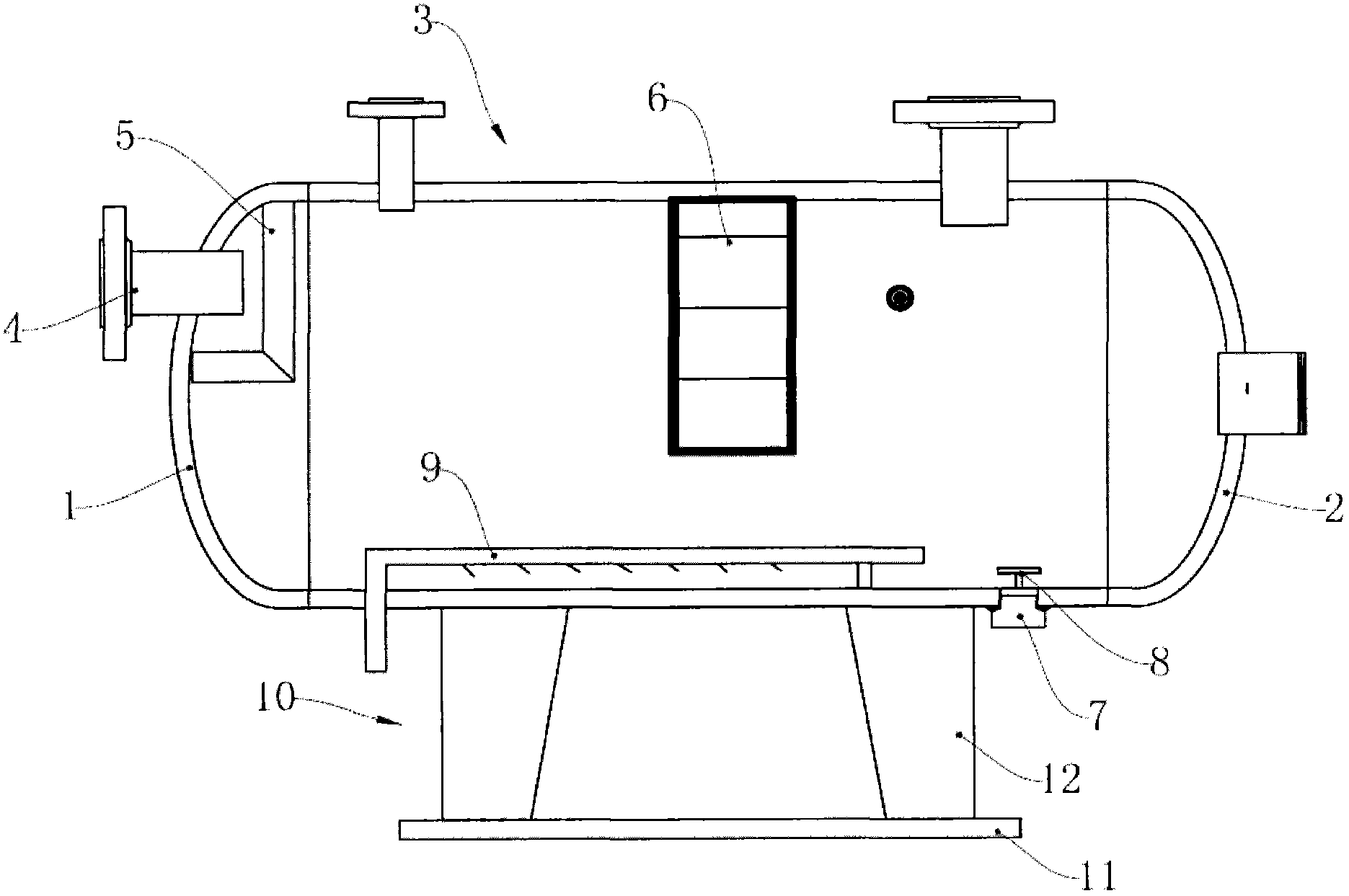

一种水净化处理器用卧式分离器污水净化装置，包括具有前封头和后封头的筒体，其 特征在于，所述前封头设置有污水注入口，所述污水注入口设置有防注水涡流挡板;所述 筒体内部设置有用于防止液面振荡、维持液面稳定的叶片保持器;所述筒体的下部设置有 污水排出口，所述污水排出口设置有防排水涡流挡板。
优选的，所述筒体设置有杂质助排装置。
进一步优选的，所述杂质助排装置包括设置于所述筒体内部下方的喷气管，所述喷气 管上开设有喷射方向朝向所述污水排出口的喷气口。
优选的，所述筒体上设置有用以连接地基的鞍座结构。
进一步优选的，所述鞍座结构包括与地基连接的鞍座底板，所述鞍座底板利用鞍座侧 板与所述筒体固接。鞍座底板通过螺栓固定在地基上，保证设备在工作时牢固的与地基连 接。
本实施例中，所述叶片保持器为所述筒体内部的凸出叶片，结构简单，主要起到防止 液面振荡的作用。
由于采用了以上结构，本实用新型具有以下有益效果：
本实用新型的污水注入口设置有防注水涡流挡板，能够有效防止污水注入时产生明显 的涡流，从而油水很容易产生分层，分离效率高，污水处理效果好。
本实用新型的筒体内部设置有叶片保持器，叶片保持器为所述筒体内部的凸出叶片， 结构简单，但是可以起到防止污水注入后液面持续震荡、一直不稳定的情况发生，从而维 持了液面的稳定，有利于油水快速分层，进一步提高了分离效率和污水处理效果。
本实用新型的下部设置有污水排出口，污水排出口设置有防排水涡流挡板，这样就可 以防止排出时造成涡流，避免分层的油水再次混溶。
