申请日2014.02.21
公开(公告)日2014.08.20
IPC分类号E03F5/02
摘要
本实用新型提供一种顺利排放污水的检查井，属于排水系统领域，其结构包括井筒、井盖、进水口和出水口，所述井筒包括三部分即上部井筒、中部井筒和下部井筒，上部井筒、中部井筒和下部井筒从上到下依次插接在一起，中部井筒可以相对于上部井筒和下部井筒转动;所述出水口设置有两个并分别设置在下部井筒上，所述进水口设置在中部井筒上;井盖设置在上部井筒上，在井盖下方的上部井筒上安装有防止物体坠落的防护网。本实用新型设计合理、结构简单、安装方便，减小了工作人员的劳动强度，提高了安装或改动的效率，减少工时开支;可以防止非机动车或行人落入井中，提高了安全性能。
权利要求书
1.一种顺利排放污水的检查井，包括井筒、井盖、进水口和出水口，其特 征在于，所述井筒包括三部分即上部井筒、中部井筒和下部井筒，上部井筒、 中部井筒和下部井筒从上到下依次插接在一起，中部井筒可以相对于上部井筒 和下部井筒转动;所述出水口设置有两个并分别设置在下部井筒上，所述进水 口设置在中部井筒上;井盖设置在上部井筒上，在井盖下方的上部井筒上安装 有防止物体坠落的防护网。
2.根据权利要求1所述的一种顺利排放污水的检查井，其特征在于所述中 部井筒的外径大于上部井筒和下部井筒的外径，中部井筒的上下两端呈L形， 上部井筒和下部井筒分别插接在中部井筒的上下两端并与其大小相配合，在中 部井筒的上下两端分别设置有支撑轮，相对应的上部井筒和下部井筒上设置有 与支撑轮相配合的环槽。
3.根据权利要求2所述的一种顺利排放污水的检查井，其特征在于中部井 筒与上部井筒和下部井筒的插接处设置有防水垫。
4.根据权利要求1或2所述的一种顺利排放污水的检查井，其特征在于两 个进水口的轴线设置在同一直线上。
5.根据权利要求4所述的一种顺利排放污水的检查井，其特征在于防护网 通过锁扣连接在上部筒体上。
说明书
一种顺利排放污水的检查井
技术领域
本实用新型涉及排水系统领域，具体地说是一种顺利排放污水水的检查井。
背景技术
污水检查井是排水管道系统上为检查和清理管道而设立的窨井。同时还起 连接管段和管道系统的通风作用。相邻两井之间管段应在一条直线上，因此， 在管道断面改变处、坡度改变处、交汇处、高程改变处都需设置检查井，在过 长的直线管段上也需分段设置检查井。现有的检查井的进水口和出水口都是固 定的位置，在安装使用过程中需要不断调整进水口或出水口的位置，而且安装 后的检查井需要改动进水管道，都需要来搬动整体的井筒，费时费力，效率极 低。在使用过程中，出现井盖丢失的情况时，容易引发非机动车或人坠入的危 险。
发明内容
本实用新型的技术任务是针对现有技术的不足，提供一种设计合理、使用 效果好的顺利排放污水的检查井。
本实用新型解决其技术问题所采用的技术方案是：

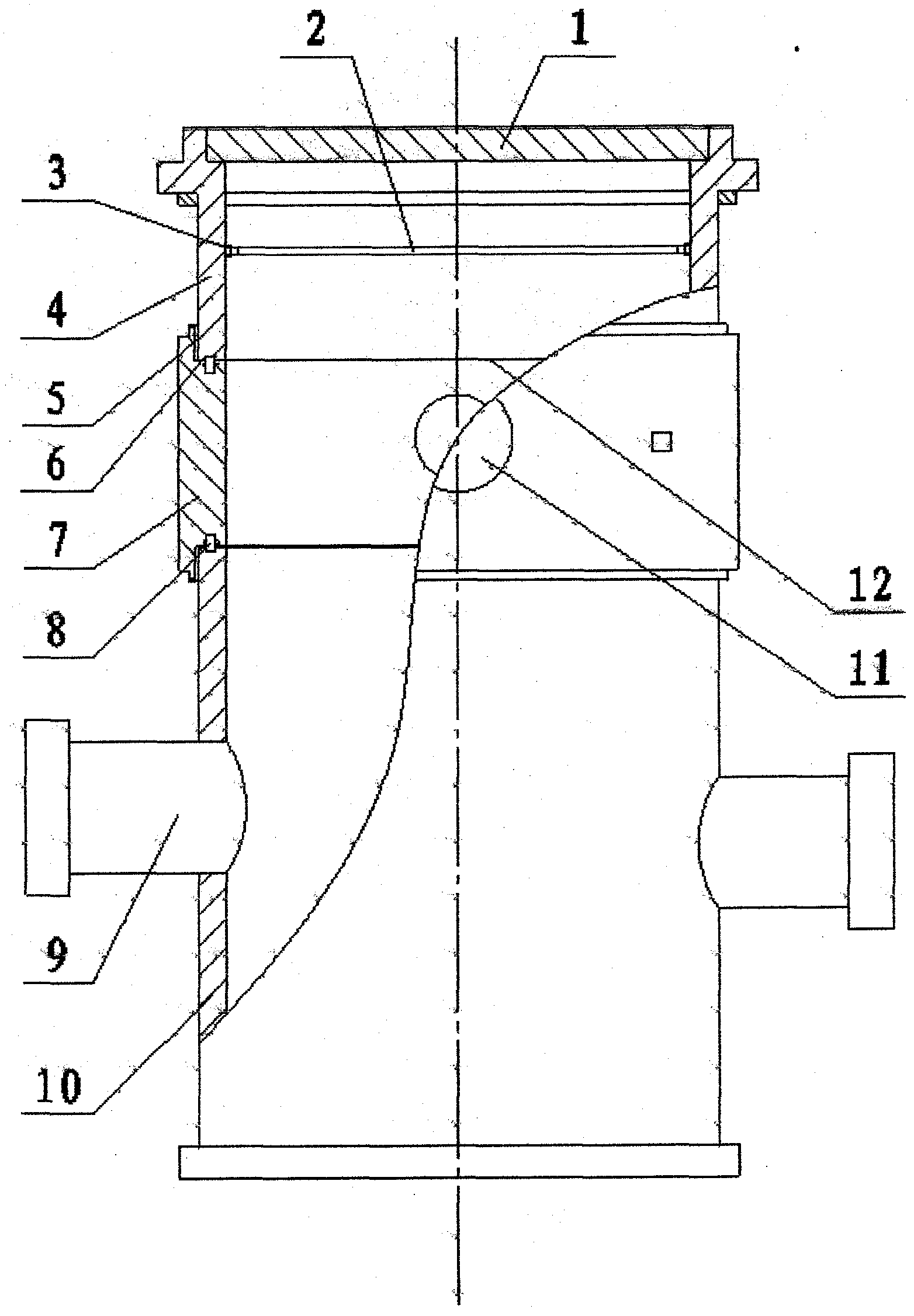

一种顺利排放污水的检查井，包括井筒、井盖、进水口和出水口，所述井筒 包括三部分即上部井筒、中部井筒和下部井筒，上部井筒、中部井筒和下部井 筒从上到下依次插接在一起，中部井筒可以相对于上部井筒和下部井筒转动; 所述出水口设置有两个并分别设置在下部井筒上，所述进水口设置在中部井筒 上;井盖设置在上部井筒上，在井盖下方的上部井筒上安装有防止物体坠落的 防护网。
所述的一种顺利排放污水的检查井，其所述中部井筒的外径大于上部井筒 和下部井筒的外径，中部井筒的上下两端呈L形，上部井筒和下部井筒分别插 接在中部井筒的上下两端并与其大小相配合，在中部井筒的上下两端分别设置 有支撑轮，相对应的上部井筒和下部井筒上设置有与支撑轮相配合的环槽。
所述的一种顺利排放污水的检查井，其中部井筒与上部井筒和下部井筒的 插接处设置有防水垫。
所述的一种顺利排放污水的检查井，其两个进水口的轴线设置在同一直线 上。
所述的一种顺利排放污水的检查井，其防护网通过锁扣连接在上部简体 上。
本实用新型的顺利排放污水的检查井与现有技术相比，所产生的有益效果 是：
本实用新型具有设计合理、结构简单、安装方便等特点，可以根据需要调 整进水口的方向，无需整体搬动筒体，减小了工作人员的劳动强度，提高了安 装或改动的效率，减少工时开支;可以防止非机动车或行人落入井中，提高了 安全性能。
