申请日2012.05.15
公开(公告)日2012.12.05
IPC分类号C02F9/08
摘要
本实用新型公开了一种鱼池水处理系统，属于水处理领域，其包括设置在鱼池内的水位传感器，自动补水装置、补氧装置、池水过滤装置和排水装置以及可接收水位传感器信号并控制所述的各装置运行的PLC，所述的过滤装置包括经管路依次连通的与PLC可控连接的循环泵，石英砂过滤器，精密过滤器，与PLC可控连接的加热器和与PLC可控连接的紫外线消毒器。本实用新型的鱼池水处理系统，采用PLC直接控制的过滤装置、加热装置和杀菌装置，可有效自动过滤鱼池水中的各种杂质和细菌，同时可以有效控制鱼池水内的水温，保持鱼处于活跃状态。同时通过设置由PLC直接控制的全自动控制阀，增加鱼池水的自动补排水和换水功能，提高鱼池水的环境。
权利要求书

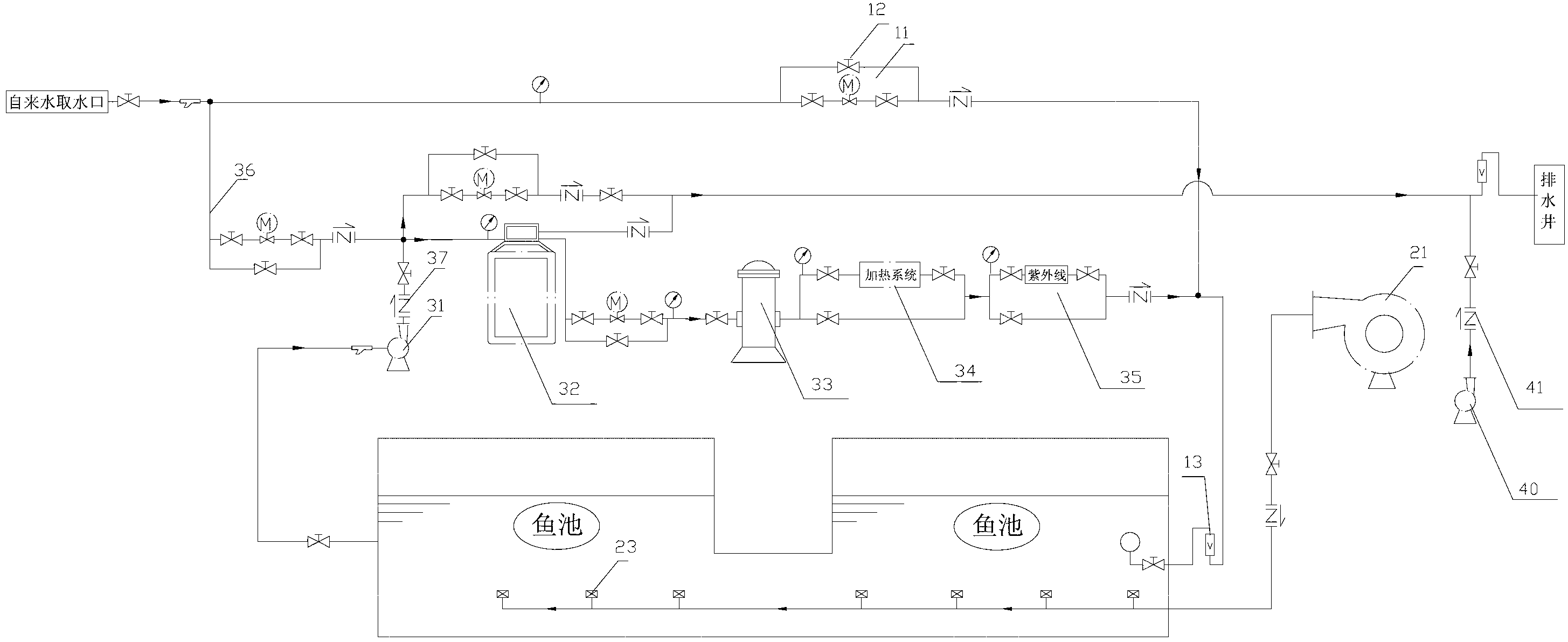

1.一种鱼池水处理系统，其特征在于：包括设置在鱼池内的水位传感器， 自动补水装置、补氧装置、池水过滤装置和排水装置以及可接收水位传感器信 号并控制所述的各装置运行的PLC，所述的过滤装置包括经管路依次连通的与 PLC可控连接的循环泵，石英砂过滤器，精密过滤器，与PLC可控连接的加热器 和与PLC可控连接的紫外线消毒器，在所述的循环泵与石英砂过滤器之间的管 路还与所述的自来水取水口经管路(36)连通并在该段管路上设置有与PLC可 控连接的全自动控制阀，同时在所述的管路(36)接口与循环泵间的管路上设 置有止回阀。
2.如权利要求1所述的鱼池水处理系统，其特征在于：所述的自动补水装 置包括一端连接至自来水取水口且另一端连接至鱼池内进水口的管路，以及设 置在该管路上的可由PLC控制的全自动控制阀。
3.如权利要求1所述的鱼池水处理系统，其特征在于：所述的补氧装置包 括可由PLC控制启动或者停止运动的鼓风机，连接鼓风机出风口至鱼池底部的 进气管，以及与所述的进气管连通并均匀地分布在鱼池底部的曝气孔。
4.如权利要求1-3任一项所述的鱼池水处理系统，其特征在于：所述的加 热器包括与所述的PLC可控连接的管道式电加热元件和分别设置在进出水口的 温度传感器，所述的温度传感器与PLC经信号线连接。
5.如权利要求1-3任一项所述的鱼池水处理系统，其特征在于：所述的紫 外线杀菌器为管路式结构，其包括不锈钢制成的管状壳体和设置在石英玻璃管 内部的紫外线灯管。
6.如权利要求1-3任一项所述的鱼池水处理系统，其特征在于：在所述的 循环泵之后石英砂过滤器之前的管路上还设置有一个连通至排水井的支管路， 在该支管路上设置有可由PLC控制的全自动阀门组，同时在支管的末端设置有 流量计。
7.如权利要求1-3任一项所述的鱼池水处理系统，其特征在于：其还包括 一个可由PLC控制的潜水泵，所述的潜水泵设置在所述的PLC机房内并经管路 连通至排水井，同时在该管路上设置有节流阀和止回阀。
说明书
鱼池水处理系统
技术领域
本发明涉及水处理技术领域，特别是涉及一种鱼池水处理系统。
背景技术
水是鱼类赖以生存的环境，较好的水质能减少鱼类疾病的发生，更有利于 鱼类的生长和生存。尤其炎热夏季淡水水产养殖是鱼病流行的高峰期，必须加 强鱼病预防工作，保持水产养殖池塘的水质和养殖环境的卫生，另外还需要间 隔地对鱼池内加氧。
中国专利99102077.4公开了一个用来处理水池中的水的装置，其有一个浸 没在水中的运转组件，它由两个上浮子吊住或简单地搁在水池底面上。该运转 组件有一个在其内部构成的腔，借助于一个在腔外旋转的螺旋桨能在腔内形成 压力降。通往该腔的两根吸气导管的顶部暴露在自由水面上方。运转组件被连 结在一个底座结构上，而底座结构能搁在水池底面上。其虽然可以为水池内增 氧，但是不能净化水质。
同时为保持鱼池内水质清新，一般每7-10天加注一次新水。而对于景观鱼， 还需要在冬季给池水加温以保持鱼的活跃性，而这仅靠人工是无法实现的，就 需要一种能自动对鱼池水进行各种处理的系统。
发明内容
本发明的目的是针对现有技术中存在的技术缺陷，而提供一种鱼池水处理 系统。
为实现本发明的目的所采用的技术方案是：
一种鱼池水处理系统，包括设置在鱼池内的水位传感器，自动补水装置、 补氧装置、池水过滤装置和排水装置以及可接收水位传感器信号并控制所述的 各装置运行的PLC，所述的过滤装置包括经管路依次连通的与PLC可控连接的循 环泵，石英砂过滤器，精密过滤器，与PLC可控连接的加热器和与PLC可控连 接的紫外线消毒器，在所述的循环泵与石英砂过滤器之间的管路还与所述的自 来水取水口经管路36连通并在该段管路上设置有与PLC可控连接的全自动控制 阀，同时在所述的管路36接口与循环泵间的管路上设置有止回阀。
所述的自动补水装置包括一端连接至自来水取水口且另一端连接至鱼池内 进水口的管路，以及设置在该管路上的可由PLC控制的全自动控制阀。
所述的补氧装置包括可由PLC控制启动或者停止运动的鼓风机，连接鼓风 机出风口至鱼池底部的进气管，以及与所述的进气管连通并均匀地分布在鱼池 底部的曝气孔。
所述的加热器包括与所述的PLC可控连接的管道式电加热元件和分别设置 在进出水口的温度传感器，所述的温度传感器与PLC经信号线连接。
所述的紫外线杀菌器为管路式结构，其包括不锈钢制成的管状壳体和设置 在石英玻璃管内部的紫外线灯管。
在所述的循环泵之后石英砂过滤器之前的管路上还设置有一个连通至排水 井的支管路，在该支管路上设置有可由PLC控制的全自动阀门组，同时在支管 的末端设置有流量计。
其还包括一个可由PLC控制的潜水泵，所述的潜水泵设置在所述的PLC机 房内并经管路连通至排水井，同时在该管路上设置有节流阀和止回阀。
与现有技术相比，本发明的有益效果是：
本实用新型的鱼池水处理系统，采用PLC直接控制的过滤装置、加热装置 和杀菌装置，可有效自动过滤鱼池水中的各种杂质和细菌，同时可以有效控制 鱼池水内的水温，保持鱼处于活跃状态。同时通过设置由PLC直接控制的全自 动控制阀，增加鱼池水的自动补排水和换水功能，提高鱼池水的环境。增加由 PLC直接控制的鼓风机，可按时对鱼池水进行补氧，保持鱼池水的含氧量。
