申请日2012.05.08
公开(公告)日2012.12.12
IPC分类号C02F1/52; C02F1/24
摘要
本实用新型公开了一种能耗低的气浮污水处理装置，包括气浮接触室，与气浮接触室上部连通的分离室，分离室下部与清水出口及回流水出口连通，回流水出口位于清水出口下方，在气浮接触室和分离室上部，设有一个刮渣刀，分离室上部与排渣口连通，气浮接触室底部与絮凝室连通，絮凝室上部设置有一个污水进口，絮凝室内部设置有一个搅拌桨，气浮接触室中间设置有一个溶气水释放管，溶气水释放管与气液分离罐连接，气液分离罐连接有溶气泵，溶气泵通过管道与回流水出口连通。本实用新型的有益效果：工艺简单，能耗低，投资少，便于推广。
权利要求书

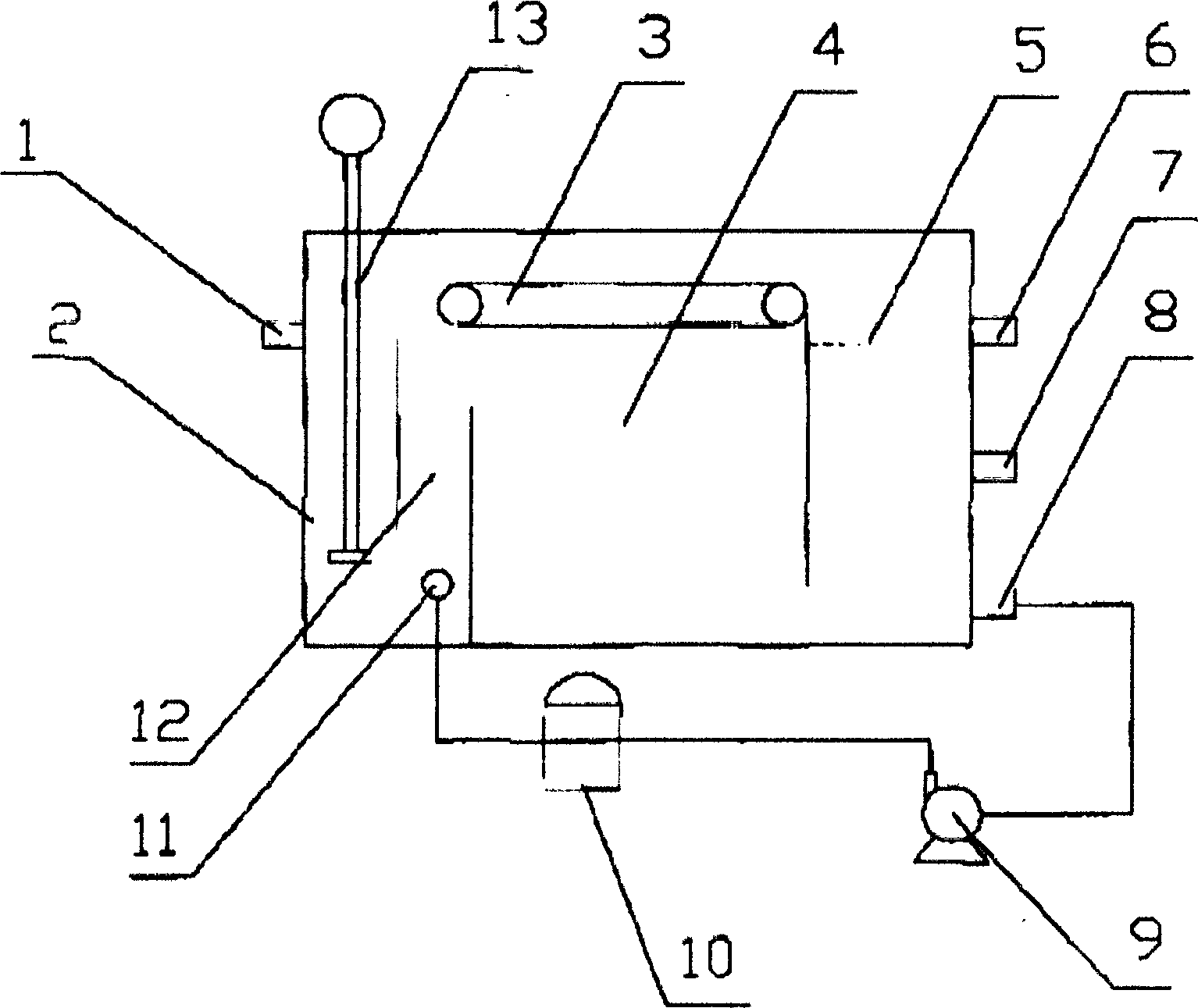

1.一种能耗低的气浮污水处理装置，包括气浮接触室(12)，与气浮接触室上部连通的分离室(4)，分离室下部与清水出口(7)及回流水出口(8)连通，回流水出口位于清水出口下方，在气浮接触室和分离室上部设有一个刮渣刀(4)，分离室上部与排渣口(6)连通，其特征在于：所述的气浮接触室底部与絮凝室(2)连通，絮凝室上部设置有一个污水进口(1)，絮凝室内部设置有一个搅拌桨(13)，气浮接触室中间设置有一个溶气水释放管(11)，溶气水释放管与气液分离罐(10)连接，气液分离罐连接有溶气泵(9)，溶气泵通过管道与回流水出口连通，所述的分离室与排渣口之间设置有一个水平的隔网(5)。
2.根据权利要求1所述的能耗低的气浮污水处理装置，其特征在于：所述的溶气泵为气液多相泵。
3.根据权利要求1所述的能耗低的气浮污水处理装置，其特征在于：所述的溶气泵为涡流泵。
说明书
能耗低的气浮污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体涉及一种气浮污水处理装置。
背景技术
污水处理，根据其含有的污染物的比重大小，可以选择沉淀或者气浮的方式除去污染物。气浮的基本原理是向水中通入空气，使水中产生大量的微细气泡，通过将杂志颗粒粘附到气泡上，可以形成比重小于水的浮体，上浮水面，从而获得分离杂质的一种净水方法。气浮工艺的进水一般要添加絮凝剂而形成絮凝体，在水中形成一个内部充满水的网络状构筑物，其沉淀速度较慢，而粘附了一定量的微气泡的絮凝体，其比重就会小于水的比重，絮凝体的上浮速度要比原絮凝体的下沉速度快得多，这就使气浮法有可能比沉淀法的固液分离时间大为缩短。
实用新型内容
本实用新型提供了一种能耗低的气浮污水处理装置。
为了实现上述目的，本实用新型是这样实现的：
能耗低的气浮污水处理装置，包括气浮接触室，与气浮接触室上部连通的分离室，分离室下部与清水出口及回流水出口连通，回流水出口位于清水出口下方，在气浮接触室和分离室上部设有一个刮渣 刀，分离室上部与排渣口连通，所述的气浮接触室底部与絮凝室连通，絮凝室上部设置有一个污水进口，絮凝室内部设置有一个搅拌桨，气浮接触室中间设置有一个溶气水释放管，溶气水释放管与气液分离罐连接，气液分离罐连接有溶气泵，溶气泵通过管道与回流水出口连通，所述的分离室与排渣口之间还设置有一个水平的隔网。
所述的溶气泵为涡流泵或气液多相泵。
本实用新型的有益效果：工艺简单，能耗低，投资少，便于推广。
