申请日2012.08.21
公开(公告)日2013.10.30
IPC分类号C02F1/00
摘要
本实用新型提供一种钢砼结构一体化水处理设备，结合了钢制一体化设备的集成性与混凝土优异的防腐性能，可以解决现有使用人工焊接技术存在的一体化或模块化设备防腐寿命短、施工周期长、运输难度高、抗冲击性差的问题。一体化净水设备的主体结构材料为商品混凝土(1)和钢筋(2)，内部由混凝土墙分隔为若干个处理水的工艺单元水池，各工艺单元水池间使用穿墙套管(3)连通。本实用新型将水处理设备本体材料改为钢筋混凝土，采用现浇方式，在预定位置固定防水套管，整体一次成型。因为混凝土本身优越的抗腐蚀能力，最大限度地降低了本体材料与水接触过程中的再污染，特别适用于各种需要投加酸碱类絮凝剂和预氧化氯系物质的水处理设备的保护;耐冲击，可有效减少施工过程中的修补工作;设备采用商品混凝土一次浇筑完成，无干裂;附着力强，防腐使用寿命长;可露天外置，减少基建成本。
权利要求书

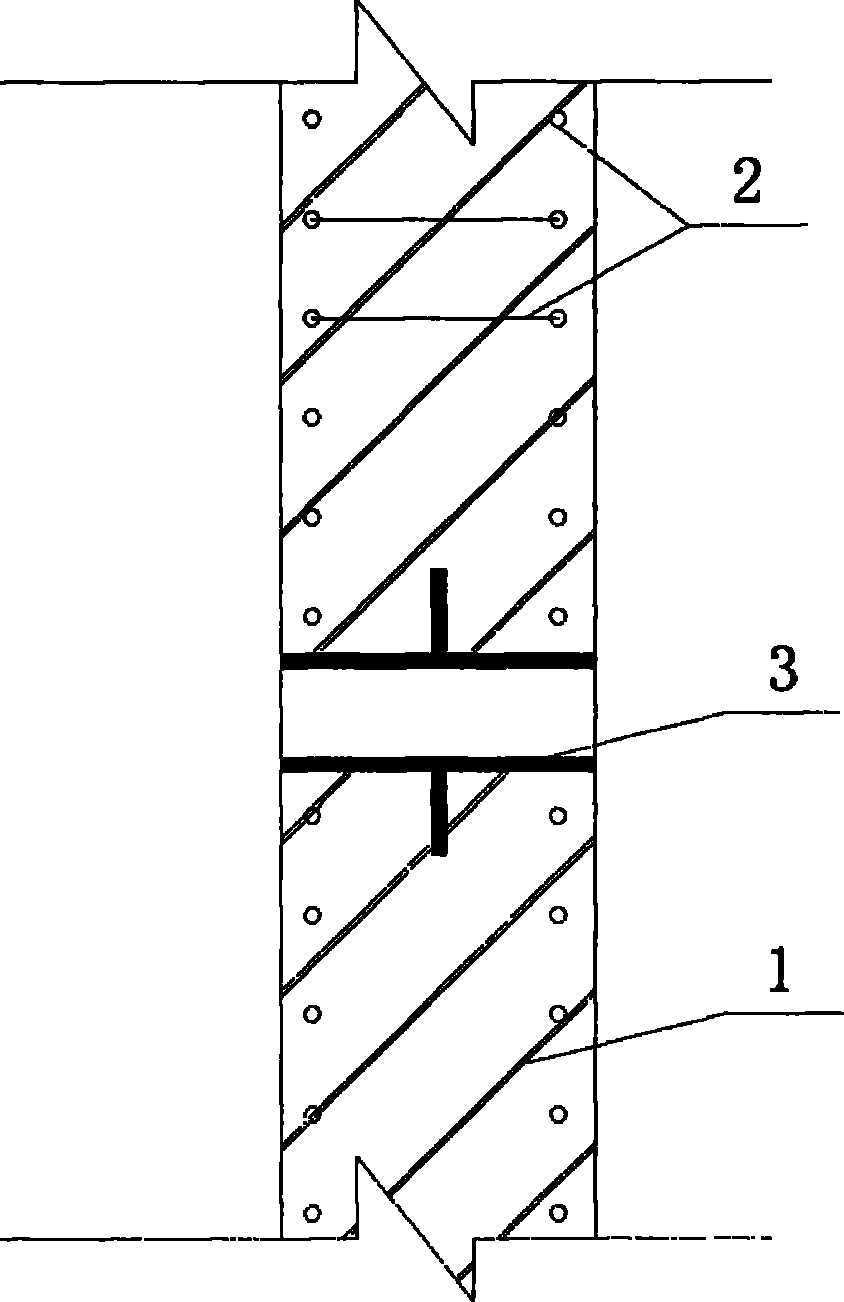

1.一种钢砼结构一体化水处理设备，其特征在于：一体化水处理设备的主体结构材料为商品混凝土(1)和钢筋(2)，内部由混凝土墙分隔为若干个处理水的工艺单元水池，各工艺单元水池间使用穿墙套管(3)连通。
说明书
钢砼结构一体化水处理设备
技术领域
本实用新型涉及一种钢砼结构一体化水处理设备，主要应用于，需要投加药剂的水处理设备的长效防腐方面。
背景技术
传统自来水处理混凝土设备因其占地面积大，工艺组成分散等缺点逐渐被一体化结构的设备所代替。而现有一体化水处理设备的设备主体大多由低碳钢制造，在长期接触水和空气的情况下极易腐蚀生锈，出现漏水或污染出水等问题，因此如何在设备的内外表面做好防腐措施，成为限制一体化水处理设备发展的瓶颈。
现有技术中，钢制水处理设备的设备主体内壁的防腐层一般是涂刷防腐漆，如环氧防腐漆、聚氨酯防腐漆和丙烯酸防腐漆等，这些油漆形成的保护层抗冲击性差，特别容易因碰撞而开裂;再者，防腐漆通常由颜料、填充物等，极易含有毒物质的原料组合而成，所以很难达到卫生标准;另一方面，由于油漆本身多由有机颗粒粘结而成，防腐层的使用寿命受原材料、温度、光照影响比较大，使用寿命一般较短，在2～5年之间，须再次修补涂刷防腐漆，必要时还必须更换部件。一些模块化设备利用快干水泥封堵转角的方法，经过实践证明，会发生干裂的情况，丧失防腐作用，因而水泥防腐法不能保证寿命要求。
发明内容
本实用新型提供一种水处理设备，可以解决现有技术存在的设备防腐寿命短、防腐覆盖层易脱落、施工周期长、抗冲击性差、制造过程产生环境污染的问题。
为达到上述目的，本实用新型采用以下技术方案予以实现：一体化净水设备的主体结构材料为商品混凝土(1)和钢筋(2)，内部由混凝土墙分隔为若干个处理水的工艺单元水池，各工艺单元水池间使用穿墙套管(3)连通。首先搭建浇筑混凝土的支护模板，然后铺设钢筋骨架、在预定位置固定穿墙套管，最后浇筑商品混凝土一次成型。
与现有技术相比，本实用新型的优点和积极效果是：
1、由于一次浇筑施工采用商品混凝土，不需焊接，无烟尘及焊渣残留， 所以对环境无污染，对人体无毒害。
2、特别适用于需要投加酸碱类絮凝剂和预氧化氯系物质的饮用水处理设备的保护。
3、设备施工简单，可现场制作，无需电力设备焊接，适合偏远或不具备长期施工条件的工地。
4、设备材料与水接触角远大于钢制品，有效减少水分子的侵入，大大延长设备寿命。
5、设备与水厂内其他办公楼、泵房等附属设施结构统一，可露天外置，节省基建费用。
