申请日2012.08.18
公开(公告)日2012.11.28
IPC分类号C02F9/14
摘要
一体化多循环生物倍增污水处理系统，包括循环环流区、进水混合区、提升区、沉淀区，所述循环环流区为一环形沟体，所述的进水混合区、提升区、沉淀区顺次并列设置于环形沟体内侧，所述的进水混合区设置有进水管，所述的沉淀区后增设一深度处理区，所述进水混合区与提升区相通，提升区与循环环流区相通，循环环流区与沉淀区相通，沉淀区连通深度处理区，深度处理区上设置有出水管，提高了现有生物倍增装置的处理效果，提升了其出水指标，不仅能达到《城镇污水处理厂污染物排放标准》排放标准的要求，也能达到中水回用等特殊用水水质要求，将深度处理区设置于生物倍增池内与传统的做法相比，降低了投资，同时节省了土地。
权利要求书
1.一体化多循环生物倍增污水处理系统，包括循环环流区、进水混合区、提升区、沉淀区，所述循环环流区为一环形沟体，所述的进水混合区、提升区、沉淀区顺次并列设置于环形沟体内侧，所述的进水混合区设置有进水管，其特征在于所述的沉淀区后增设一深度处理区，所述进水混合区与提升区相通，提升区与循环环流区相通，循环环流区与沉淀区相通，沉淀区连通深度处理区，深度处理区上设置有出水管。
2.根据权利要求1所述的一体化多循环生物倍增污水处理系统，其特征在于所述进水混合区、提升区、沉淀区、深度处理区相邻区域间共用一池壁。
3.根据权利要求1所述的一体化多循环生物倍增污水处理系统，其特征在于进水混合区与提升区、提升区与循环环流区、循环环流区与沉淀区、沉淀区与深度处理区均设置管道或闸门连通。
4.根据权利要求1所述一体化多循环生物倍增污水处理系统，其特征在于提升区内设置有气体提升装置。
5.根据权利要求1所述一体化多循环生物倍增污水处理系统，其特征在于沉淀区内设置有填料。
6.根据权利要求1所述一体化多循环生物倍增污水处理系统，其特征在于深度处理区包括膜分离区、催化氧化区、吸附区的一种或组合。
7.根据权利要求1所述一体化多循环生物倍增污水处理系统，其特征在于进水混合区包括泥水混合区、厌氧释磷区、缺氧脱氮区，顺次并列设置。
说明书
一体化多循环生物倍增污水处理系统
技术领域
本发明涉及污水处理领域的污水处理系统，尤其涉及一体化多循环生物倍增污水处理系统。
背景技术
现有的生物倍增工艺的池体一般由厌氧区、空气提升区、循环好氧区及沉淀区构成，主要通过较低的溶解氧，培养活性浓度较高、颗粒细小的活性污泥，在低溶解氧的条件下实现短程硝化反硝化原理去除污水中的N，同时去除COD等其他污染物，同时，通过沉淀区高效沉淀过程降低出水浊度。技术的关键点在较低的溶解氧、较高的氧利用率、大循环稀释及高效沉淀，但在实际的工程运行过程中，存在以下不足之处：
1、出水中SS等个别指标不能满足《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A排放标准的要求;
2、对于对出水水质有特殊要求，比如中水回用等要求情况时，BOD、SS等某些指标也难以达到要求;
3、按照现有生物倍增工艺设计，必须在生物倍增装置之后设置深度处理工序，增添构筑物，这样就得增加占地面积、投资等。
有待改进。
发明内容
本发明针对现有技术不足，提供一种提升出水水质、处理效果好、结构简单、占地面积小的一体化多循环生物倍增污水处理装置。

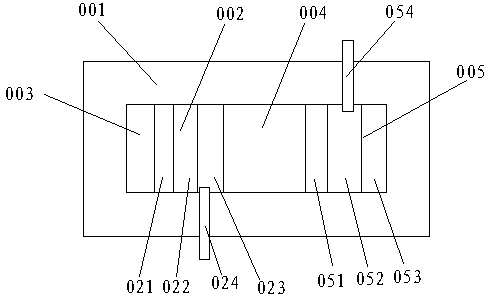

本发明为解决上述技术问题，提供了以下技术方案：一体化多循环生物倍增污水处理系统，包括循环环流区、进水混合区、提升区、沉淀区，所述循环环流区为一环形沟体，所述的进水混合区、提升区、沉淀区顺次并列设置于环形沟体内侧，所述的进水混合区设置有进水管，其特征在于所述的沉淀区后增设一深度处理区，所述进水混合区与提升区相通，提升区与循环环流区相通，循环环流区与沉淀区相通，沉淀区连通深度处理区，深度处理区上设置有出水管。
所述的提升区内设置有气体提升装置。
所述的沉淀区内设置有填料。
作为本发明的进一步改进，所述进水混合区、提升区、沉淀区、深度处理区相邻区域间共用一池壁。
作为本发明的进一步改进，进水混合区与提升区、提升区与循环环流区、循环环流区与沉淀区、沉淀区与深度处理区均设置管道或闸门连通。
作为本发明的进一步改进，深度处理区包括膜分离区、催化氧化区、吸附区的一种或组合。
作为本发明的进一步改进，进水混合区包括泥水混合区、厌氧释磷区、缺氧脱氮区，顺次并列设置。
本发明的有益效果：1、提高了现有生物倍增装置的处理效果，提升了其出水指标，不仅能达到《城镇污水处理厂污染物排放标准》排放标准的要求，也能达到中水回用等特殊用水水质要求;2、将深度处理区设置于生物倍增池内与传统的做法相比，降低了投资，同时节省了土地。
