申请日2012.08.17
公开(公告)日2012.11.14
IPC分类号C02F1/08
摘要

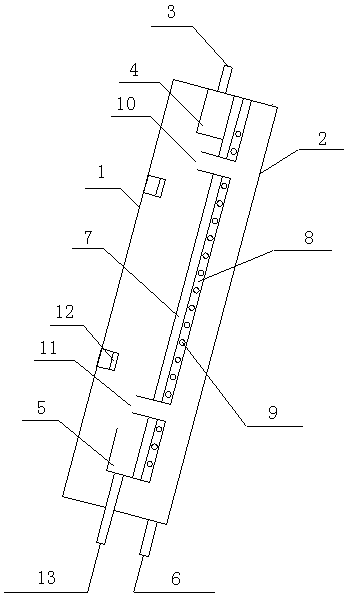

本发明公开了一种短流程复合膜污水处理设备，其特征是是它包括前后面分别为上复合膜(1)、下复合膜(2)的封闭薄箱体，所述封闭薄箱体的顶部设有污水进水口(3)，所述污水进水口(3)与所述封闭薄箱体内的污水布水槽(4)相通，污水布水槽(4)位于蒸发板的上端，所述蒸发板的下端连有浓缩污水收集槽(5)，浓缩污水收集槽(5)与浓缩污水排出口(13)相通，所述封闭薄箱体的下端设有凝结水排出口(6)，所述蒸发板由蒸发层(7)和蓄热层(8)构成，蓄热层(8)内设有加热管(9)。本发明投入成本低，水处理效率高，运行费用低，有利于大规模使用。
权利要求书
1.一种短流程复合膜污水处理设备，其特征是它包括前后面分别为上复合膜(1)、下复合膜(2)的封闭薄箱体，所述封闭薄箱体的顶部设有污水进水口(3)，所述污水进水口(3)与所述封闭薄箱体内的污水布水槽(4)相通，污水布水槽(4)位于蒸发板的上端，所述蒸发板的下端连有浓缩污水收集槽(5)，浓缩污水收集槽(5)与浓缩污水排出口(13)相通，所述封闭薄箱体的下端设有凝结水排出口(6)，所述蒸发板由蒸发层(7)和蓄热层(8)构成，蓄热层(8)内设有加热管(9)。
2.根据权利要求1所述的短流程复合膜污水处理设备，其特征是是所述蒸发板上设有上气体对流口(10)和下气体对流口(11)。
3.根据权利要求1所述的短流程复合膜污水处理设备，其特征是是所述上复合膜(1)的一侧面设有可使上复合膜(1)紧绷的支撑弹簧(12)。
4.根据权利要求3所述的短流程复合膜污水处理设备，其特征是是所述支撑弹簧(12)设置在上复合膜(1)的内侧。
说明书
一种短流程复合膜污水处理设备
技术领域
本发明涉及一种污水处理设备，属于污水处理技术领域。
背景技术
高含盐污水、难生物降解的和有毒有害的高浓度污水、废乳化液等污水，此类污水对环境危害极大，会使受纳水体缺氧甚至厌氧，使大多数水生物死亡，从而产生恶臭。有毒害物会在水体、土壤等自然环境中不断累积、储存、最后进入人体，危害人体健康。此类污水以往处理采用多处理单元叠加，使之处理工艺流程长，投资费用高，运行费用高。
发明内容
本发明的目的就是针对上述现有技术的不足，提供一种处理工艺流程短，投资费用低，运行费用低的短流程复合膜污水处理设备。
本发明采用的技术方案如下：
一种短流程复合膜污水处理设备，其特征是是它包括前后面分别为上复合膜、下复合膜的封闭薄箱体，所述封闭薄箱体的顶部设有污水进水口，所述污水进水口与所述封闭薄箱体内的污水布水槽相通，污水布水槽位于蒸发板的上端，所述蒸发板的下端连有浓缩污水排出口，浓缩污水收集槽与浓缩污水排出口相通，所述封闭薄箱体的下端设有凝结水排出口，所述蒸发板由蒸发层和蓄热层构成，蓄热层内设有加热管。
所述蒸发板上设有上气体对流口和下气体对流口。
所述上复合膜的一侧面设有可使上复合膜紧绷的支撑弹簧，优选设置在上复合膜的内侧。
本发明的有益效果有：
在相对封闭的空间中，白天有光照时利用太阳光照射加热被处理的污水，使之低温蒸发;阴天无光照或晚上采用热泵或蒸汽提供的热量加热被处理的污水，使之低温蒸发。蒸发的雾气在空气对流过程中遇到了双面复合膜，通过复合膜与膜外空气作间接热交换，雾气被冷却冷凝成凝结水，凝结水即为污水处理后的排放水，整个设备流程短，处理效率高，投入和运行费用均很低。
