申请日2012.05.02
公开(公告)日2012.08.22
IPC分类号F16K11/10
摘要
本发明公开了一种四阀芯的多路水处理阀，它是在阀体上分布连有第一、第二、第三、第四阀芯腔;在所述的阀芯腔内分别转动连有阀芯;所述阀芯的底部端面水流道孔对应与阀芯腔底部的端面水流道孔转向连通;在所述阀体上设有水孔对应与阀体内腔水流道连通。通过在阀体第一、第三和第二、第四阀芯腔内连有阀芯构成了两组水处理装置同时进行工作，有效地增大了水处理的输出流量。由两组水处理装置并连成一体的多路水处理阀与单只罐体连接使用，同现有技术相比，明显地降低了企业的生产成本。
权利要求书
1.一种四阀芯的多路水处理阀，其特征在于：在阀体上分布连有 第一、第二、第三、第四阀芯腔(8、9、10、11);在所述的阀芯腔内 分别转动连有阀芯;所述阀芯的底部端面水流道孔对应与阀芯腔底部 的端面水流道孔转向连通;在所述阀体上设有水孔对应与阀体内腔水 流道连通。

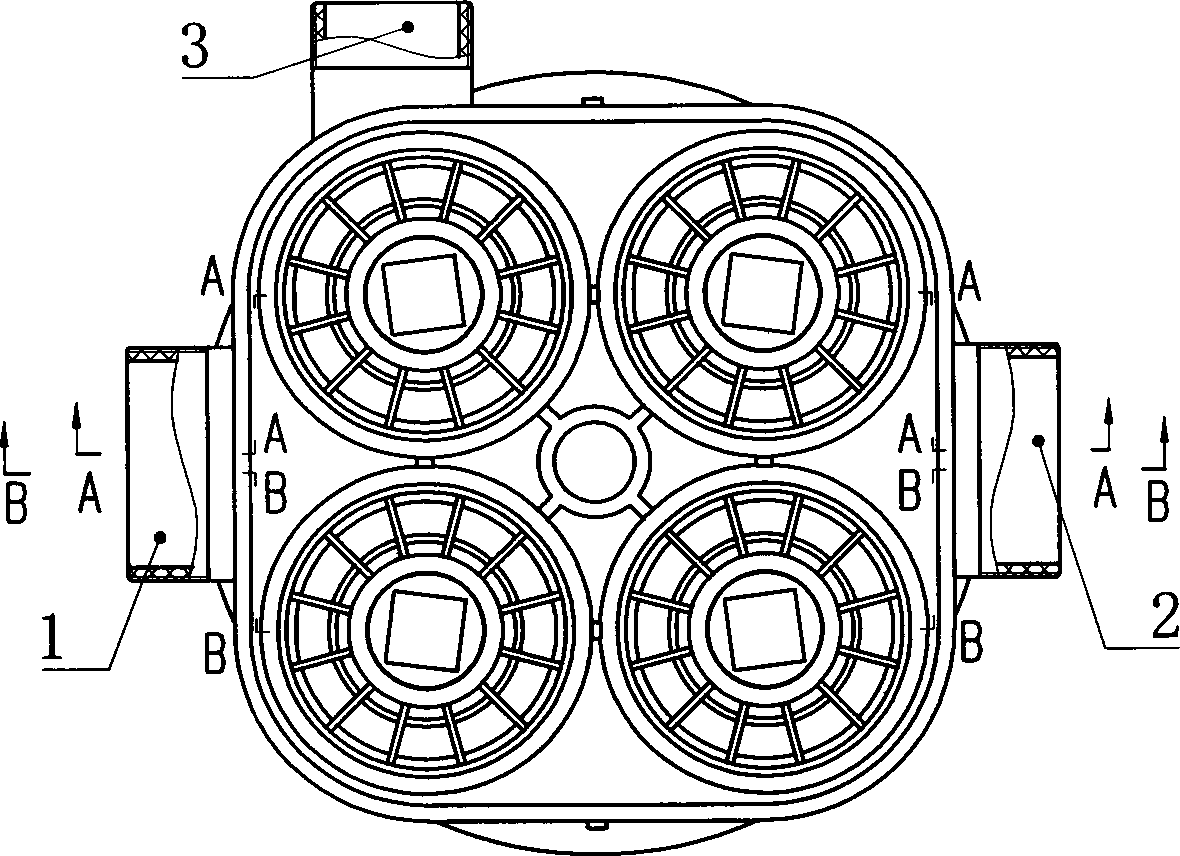

2.根据权利要求1所述一种四阀芯的多路水处理阀，其特征在于： 所述阀体的进水孔(1)通过阀体内腔进水流道(1-1)分别与第一、 第二、第三、第四阀芯腔(8、9、10、11)底部的端面进水流道孔(1-1) 连通;所述阀体的排污水孔(3)通过阀体内腔排污水流道(3-1)分 别与第一、第二、第三、第四阀芯腔(8、9、10、11)底部的端面排 污水流道孔(3-1)连通;所述阀体的出水孔(2)分别与第三、第四 阀芯腔(10、11)底部的端面出水流道孔(2)连通;所述阀体的上、 下布水孔(4、5)对应与阀芯腔底部的端面上、下布水流道孔连通。
3.根据权利要求2所述一种四阀芯的多路水处理阀，其特征在于： 所述阀体的上布水孔(4)与第一、第二阀芯腔(8、9)底部的端面上 布水流道孔(4)连通;所述阀体的下布水孔(5)与第三、第四阀芯 腔(10、11)底部的端面下布水流道孔(5)连通。
4.根据权利要求3所述一种四阀芯的多路水处理阀，其特征在于： 在所述阀体上设有盐阀左、右水孔(6、7);所述左水孔(6)与第一、 第二阀芯腔(8、9)底部的端面左水流道孔(6)连通，所述右水孔(7) 与第三、第四阀芯腔(10、11)底部的端面右水流道孔(7)连通。
5.根据权利要求2所述一种四阀芯的多路水处理阀，其特征在于： 在所述阀体上设有盐阀左、右水孔(6、7)，所述左水孔(6)与第一、 第二阀芯腔(8、9)底部的端面左水流道孔(6)连通，所述右水孔(7) 与第三、第四阀芯腔(10、11)底部的端面右水流道孔(7)连通;所 述阀体的上布水孔(4)与第三、第四阀芯腔(10、11)底部的端面上 布水流道孔(4)连通;所述阀体的下布水孔(5)与第一、第二阀芯 腔(8、9)底部的端面下布水流道孔(5)连通。
6.根据权利要求3或4或5所述一种四阀芯的多路水处理阀，其 特征在于：所述上、下布水孔(4、5)设在阀体底部或阀体底部的一 侧。
说明书
一种四阀芯的多路水处理阀
(一)技术领域：本发明涉及水处理装置的部件;具体涉及一种四阀 芯的多路水处理阀。
(二)背景技术：目前，国、内外现有技术的多路水处理阀，其结构 是在阀体内设有单个阀芯来转向控制水处理工作。由于所述的单阀芯 水处理阀工作输出水流量偏小，难以满足企业的用水需求。通常是采 用单阀芯水处理阀连接水处理罐构成的两组或多组水处理装置同时进 行工作，来弥补水处理输出流量的不足。所述两组或多组水处理装置 的连接使用，明显地增加了企业的生产成本。
(三)发明内容：针对上述现有技术存在的不足，本发明的目的在于 提供一种四阀芯的多路水处理阀，旨在增大水处理的输出流量和降低 企业的生产成本。
为实现上述目的，本发明一种四阀芯的多路水处理阀的技术方案是 这样实现的，它是在阀体上分布连有第一、第二、第三、第四阀芯腔; 在所述的阀芯腔内分别转动连有阀芯;所述阀芯的底部端面水流道孔 对应与阀芯腔底部的端面水流道孔转向连通;在所述阀体上设有水孔 对应与阀体内腔水流道连通。
实施上述技术方案时，本发明所述阀体的进水孔通过阀体内腔进水 流道分别与第一、第二、第三、第四阀芯腔底部的端面进水流道孔连 通;所述阀体的排污水孔通过阀体内腔排污水流道分别与第一、第二、 第三、第四阀芯腔底部的端面排污水流道孔连通;所述阀体的出水孔 分别与第三、第四阀芯腔底部的端面出水流道孔连通;所述阀体的上、 下布水孔对应与阀芯腔底部的端面上、下布水流道孔连通。
本发明通过采取上述结构，在阀体第一、第三和第二、第四阀芯腔 内连有阀芯构成了两组水处理装置同时进行工作，有效地增大了水处 理的输出流量。由两组水处理装置并连成一体的多路水处理阀与单只 罐体连接使用，同现有技术相比，明显地降低了企业的生产成本。
