申请日2012.06.19
公开(公告)日2014.01.15
IPC分类号C02F11/12; C02F11/14
摘要
本发明提供的一种分离提取污泥方法及装置，是废水处理系统分离提取污泥的技术领域。该发明向污泥管中注入适量的絮凝剂，在装置内得到污泥浓缩分离，并克服装置吸泥管中向上输送污泥的自重与位能及管内摩擦阻力，能使吸泥管在压缩空气管插入的下端管内迅速形成真空状态，经气液射流器引射，加快污泥向上输送的流速，使浓缩污泥从吸泥管中由下而上迅速排出，不但提升污泥速度快，而且吸出的污泥含水量低。本发明设计合理，实施可行，装置简单，操作方便，投资小，耗能少，既能有效保证污泥浓缩质量，易于污泥分离，又能提高出泥效率、降低运行费用，能广泛应用于废水处理污泥的分离及提泥系统，可用一个或多个单体装置组合并联建设使用。
权利要求书
1.分离提取污泥方法，其特征在于该方法包括以下步骤：
1)所述分离污泥方法按如下进行：
当自动调节加药管上的加药控制阀(10)，向来自排泥系统的排泥管(9) 中注入适量的絮凝剂，污泥通过污泥分配管(4)自上而下流入装置本体(1) 底部进行絮凝反应，水与泥得到迅速分离，使絮凝污泥由上而下沉淀浓缩，上 清水由下而上流入环形溢水堰(5)，经回流管(12)回流至污水处理系统。
2)所述提取污泥方法按如下进行：
当自动调节压缩空气管(3)上配置的空气电控阀(7)，其气压在克服吸泥 管(2)内向上输送污泥的自重与位能及管内摩擦阻力，使吸泥管(2)下端管 内形成真空状态，气与泥经气液射流器(11)引吸，浓缩污泥从吸泥管(2)下 管口吸入至上管口排出，经挡泥帽(8)阻挡后落到装置本体(1)的上部分储 存池内，经浓污泥管(6)排入下一道机械脱水工序。

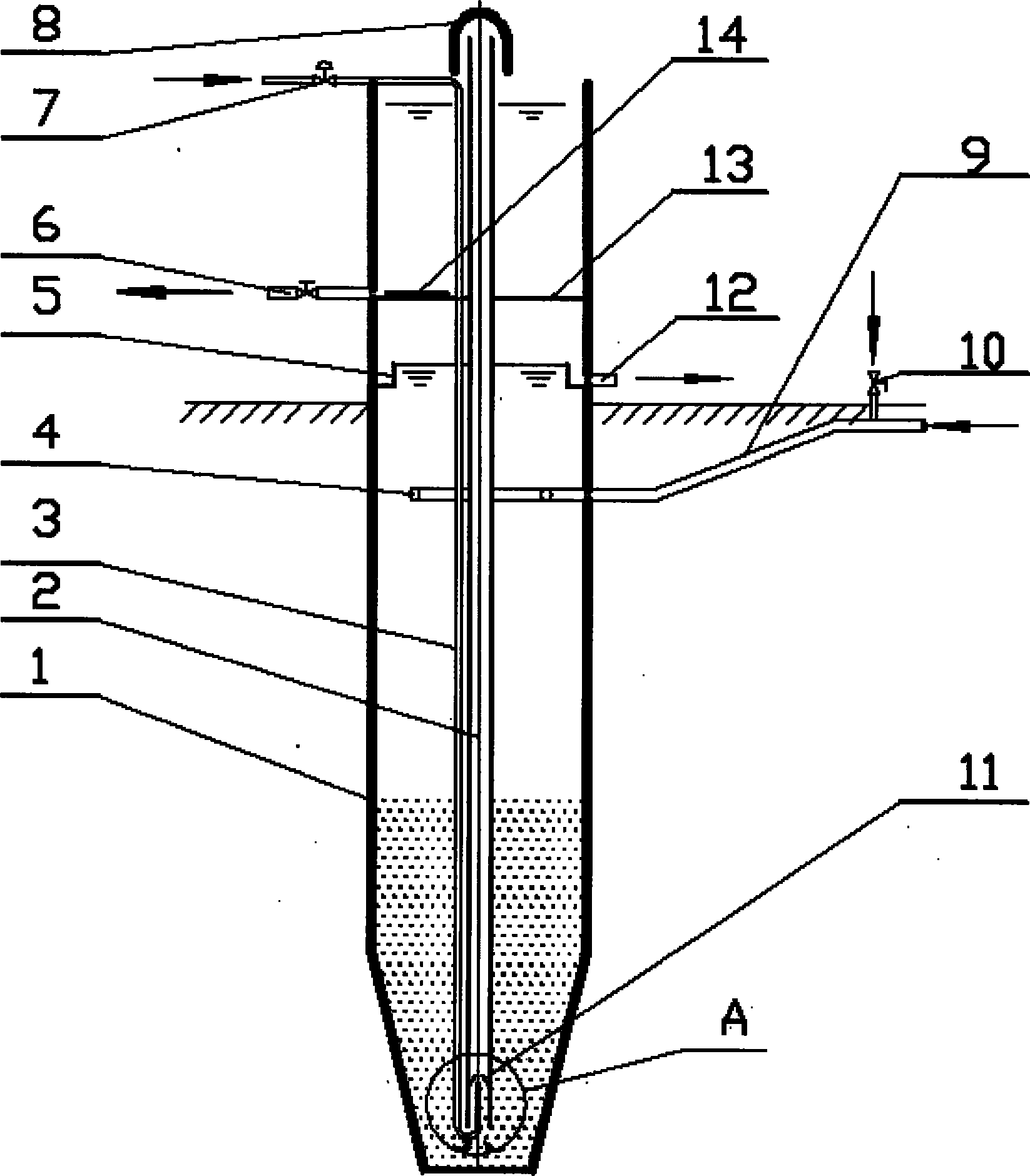

2.根据权利要求1所述的分离提取污泥方法的装置，其特征在于，所述装 置本体(1)内设有隔板(13)、且隔板(13)的上部分为浓缩污泥储存池，下 部分为污泥絮凝沉淀池，所述隔板(13)上还设有安装孔(14)，所述隔板(13) 下方设置的环形溢水堰(5)与回流管(12)连接，所述环形溢水堰(5)下方 设置的污泥分配管(4)与排泥管(9)连接，所述排泥管(9)上还设有加药控 制阀(10)，所述装置本体(1)内置中设置的吸泥管(2)的上管口上设有挡泥 帽(8)、下管口内设有气液射流器(11)，所述吸泥管(2)与压缩空气管(3) 平行竖立敷设并分别穿过隔板(13)，所述压缩空气管(3)下端弯管管口从吸 泥管(2)下端管口内进入、且管口置中向上，所述压缩空气管(3)和气液射 流器(11)的管口中心与吸泥管(2)的管口中心保持同一轴线，所述压缩空气 管(3)上还配置空气电控阀(7)。
3.根据权利要求2所述的分离提取污泥方法的装置，其特征还在于，所述 装置本体(1)可采用立式的圆型或方形的钢砼浇制或碳钢板材焊制，距其底板 向上0.5m～1.5m部分可制成锥体、且锥角为40°～60°，所述装置本体(1) 可采用单个或多个单体组合并联建设使用。
说明书
分离提取污泥方法及装置
技术领域
本发明涉及分离提取污泥方法及装置，属废水处理系统对污泥分离和 气提的技术领域。
背景技术
随着环境污染治理工作的日趋加强，废水处理中对污泥的分离、收集、 提升及处置已被人们十分重视。在日常的废水处理中，用于提升污泥的方法很 多，常用的有污泥提升泵、螺旋式出泥机等吸泥机械，广泛应用于印染、酿酒、 制药、化工等各行各业的水处理系统，成为污泥收集与提升的必需设备，具有 一定的特点和提泥效果，但存在的主要缺点有一下几个方面：一是消耗动力大; 二是吸提泥效率低;三是装置投资多;四是运行费用高。
发明内容
本发明为克服上述不足，提供一种分离提取污泥方法。
本发明的另一个目的是提供用于实现上述分离提取污泥方法的装置。
本发明的目的是通过如下技术方案实现的：
所述的分离提取污泥方法，该方法包括以下步骤：
1)所述分离污泥方法按如下进行：
当自动调节加药管上的加药控制阀，向来自排泥系统的排泥管中注入 适量的絮凝剂，污泥通过污泥分配管自上而下流入装置本体底部进行絮凝反应， 水与泥得到迅速分离，使絮凝污泥由上而下沉淀浓缩，上清水由下而上流入环 形溢水堰，经回流管回流至污水处理系统。
2)所述提取污泥方法按如下进行：
当自动调节压缩空气管上配置的空气电控阀，其气压在克服吸泥管内 向上输送污泥的自重与位能及管内摩擦阻力，使吸泥管下端管内形成真空状态， 气与泥经气液射流器引吸，浓缩污泥从吸泥管下管口吸入至上管口排出，经挡 泥帽阻挡后落到装置本体的上部分储存池内，经浓污泥管排入下一道机械脱水 工序。
所述的分离提取污泥方法的装置，所述装置本体内设有隔板、且隔板 的上部分为浓缩污泥储存池，下部分为污泥絮凝沉淀池，所述隔板上还设有安 装孔，所述隔板下方设置的环形溢水堰与回流管连接，所述环形溢水堰下方设 置的污泥分配管与排泥管连接，所述排泥管上还设有加药控制阀，所述装置本 体内置中设置的吸泥管的上管口上设有挡泥帽、下管口内设有气液射流器，所 述吸泥管与压缩空气管平行竖立敷设并分别穿过隔板，所述压缩空气管下端弯 管管口从吸泥管下端管口内进入、且管口置中向上，所述压缩空气管和气液射 流器的管口中心与吸泥管的管口中心保持同一轴线，所述压缩空气管上还配置 空气电控阀。
所述的分离提取污泥方法的装置，所述装置本体可采用立式的圆型或 方形的钢砼浇制或碳钢板材焊制，距其底板向上0.5m～1.5m部分可制成锥体、 且锥角为40°～60°，所述装置本体可采用单个或多个单体组合并联建设使用。
