申请日2012.04.28
公开(公告)日2014.05.14
IPC分类号C02F9/14; C02F1/52; C02F1/461
摘要
本发明涉及一种小型垃圾中转站渗滤液处理装置，采用两级微电解物化处理和两级MBR生化处理的组合装置。垃圾渗滤液由收集池收集后泵入第一级铁碳微电解反应器，出水再泵入第二级铁碳微电解反应器。物化处理出水相继进入预曝气反应器、第一级MBR反应器、曝气沉淀池和第二级MBR反应器进行生化处理。生化处理出水用计量泵抽吸排至装置外部。本发明充分发挥物化和生化处理的优点，在比较短的处理时间使出水COD达到1000mg/L以内。设备使用寿命长，投资和运行成本低、占地较小，是一种符合中转站特点的新型垃圾渗滤液处理设备。
权利要求书
1.一种小型垃圾中转站渗滤液处理装置，包括铁碳微电解反应器构成的物化区和MBR 反应器构成的生化区，其特征在于，所述铁碳微电解反应器构成的物化区(A)包括两级铁 碳微电解反应器，垃圾渗滤液原液由收集池(1)收集后泵入第一级铁碳微电解反应器(2)， 第一级铁碳微电解反应器(2)的出水泵入第二级铁碳微电解反应器(3);所述MBR反应器 构成的生化区(B)包括预曝气池(4)、第一级MBR反应器(5)、曝气沉淀池(6)和第二 级MBR反应器(8)，第二级铁碳微电解反应器(3)的出水泵入预曝气池(4)，预曝气池(4) 与第一级MBR反应器(5)以隔板分隔底部连通，预曝气池(4)和第一级MBR反应器(5) 产生的污泥通过气提管排至装置外部，第一级MBR反应器(5)的出水用计量泵(9)抽吸 至曝气沉淀池(6)，曝气沉淀池(6)备有加药池(7)，加药池(7)的助凝剂溶液泵入曝气 沉淀池(6)，曝气沉淀池(6)上清液用计量泵(9)泵入第二级MBR反应器(8)，曝气沉 淀池(6)产生的污泥通过气提管排至装置外部，第二级MBR反应器(8)的出水用计量泵 (9)抽吸排至装置外部，第二级MBR反应器(8)产生的污泥通过气提管排至装置外部， 所述的第一级铁碳微电解反应器(2)和第二级铁碳微电解反应器(3)采用底部穿孔管曝气， 铁碳微电解气水比为3∶1-5∶1，填料填充率50%-80%，反应时间1-2h。
2.根据权利要求1所述的一种小型垃圾中转站渗滤液处理装置，其特征在于，所述的 MBR反应器，第一级MBR反应器(5)和第二级MBR反应器(8)，均采用曝气盘在距装置 底部400mm处曝气，MBR膜片采用平板膜，MBR的气水比为80∶1-150∶1，第一级MBR反应器 (5)溶解氧调节至0.5-2mg/L，第二级MBR反应器(8)溶解氧调节至3-5mg/L。
3.根据权利要求1所述的一种小型垃圾中转站渗滤液处理装置，其特征在于，气泵(10) 同时向两级铁碳微电解反应器、两级MBR反应器以及预曝气池(4)、曝气沉淀池(6)供气。
说明书
一种小型垃圾中转站渗滤液处理装置
技术领域
本发明涉及一种小型垃圾中转站渗滤液处理装置，属于水处理技术领域。
背景技术
垃圾渗滤液是一类高浓度、难降解有机废水，对它的处理是国内外水处理界的一大难题。 垃圾中转站渗滤液属于其中的一种，它不仅具有垃圾渗滤液的普遍特点，处理工艺比较复杂。 而且其处理设备对空间要求较高，即要尽可能的减少垃圾处理设备设施的体积，保护周边景 观环境。传统工艺一般采用生化+膜处理或者单纯生化法工艺路线，以上工艺虽然处理效果尚 可，但存在诸多弊端：较大的占地面积、较高的运行费用、较高的工艺运行要求，传统垃圾 渗滤液处理工艺不能满足以上要求。特别是中转站垃圾渗滤液的特点决定其不适合采用空间 占用大、处理时间长的工艺路线。因此，必须开发一种小型高效的处理系统解决中转站渗滤 液的问题。
发明内容
本发明的目的就是提供一种符合中转站特点的新型垃圾渗滤液处理设备，在污染物减量 化的同时，做到使用寿命长，投资和运行成本低、占地较小。
本发明的目标是采用较短处理时间、较高的处理效率和较低的运行成本的工艺组合(微 电解+MBR)，充分发挥物化处理和生化处理的优点，在比较短的处理时间使出水COD达到 1000mg/L以内。

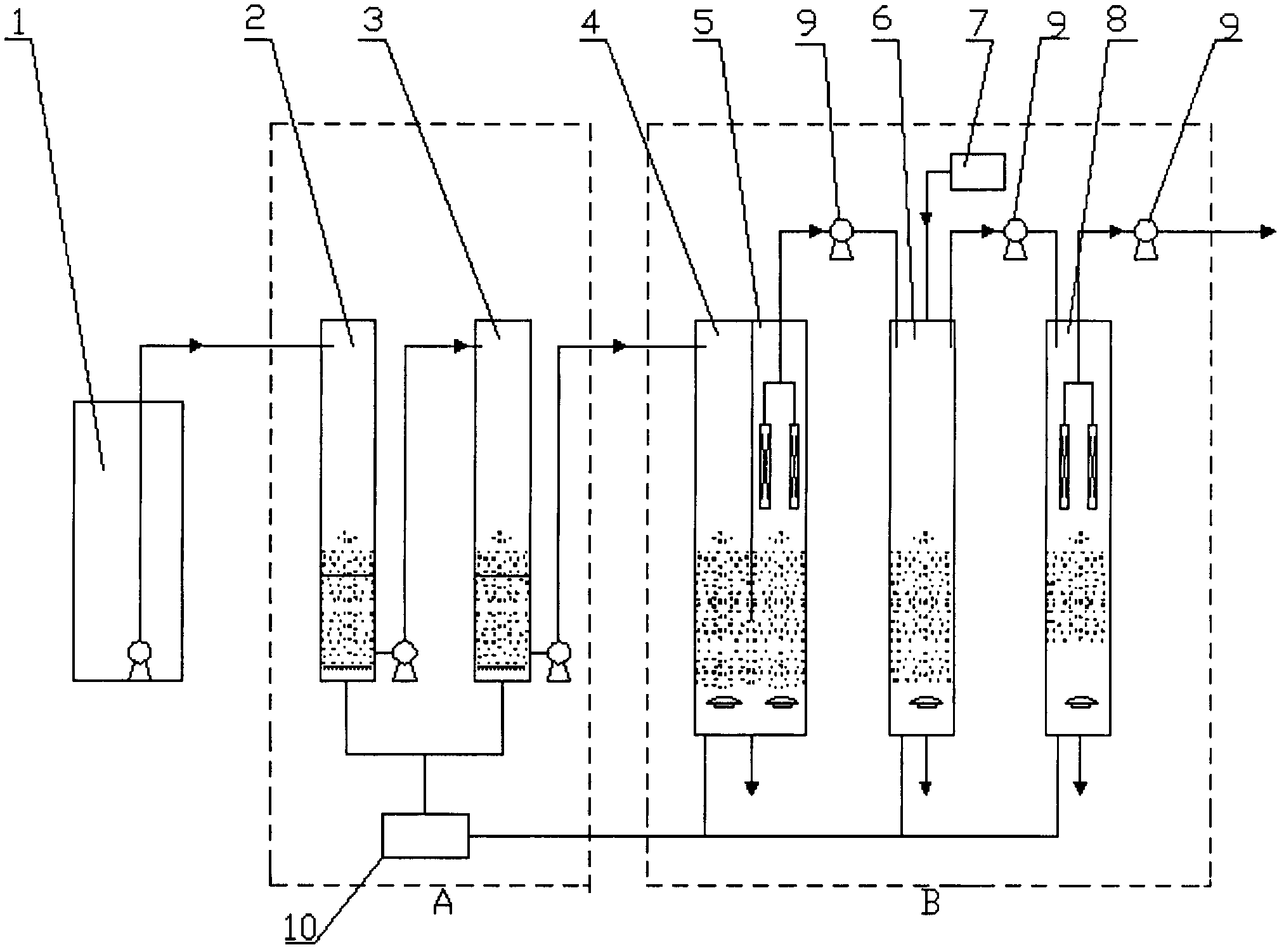

本发明一种小型垃圾中转站渗滤液处理装置，采用铁碳微电解反应器构成的物化区A和 MBR反应器构成的生化区B，组合成为一体化小型垃圾中转站渗滤液处理装置。
本发明中的铁碳微电解反应器物化区A包括两级铁碳微电解反应器，垃圾渗滤液原 液由收集池1收集后泵入第一级铁碳微电解反应器2，第一级铁碳微电解反应器2的出水泵 入第二级铁碳微电解反应器3。
本发明中的MBR反应器生化区B包括预曝气池4、第一级MBR反应器5、曝气沉 淀池6和第二级MBR反应器8，第二级铁碳微电解反应器3的出水泵入预曝气池4，预曝气 池4与第一级MBR反应器5以隔板分隔底部连通，预曝气池4和第一级MBR反应器5产生 的污泥通过气提管排至装置外部，第一级MBR反应器5的出水用计量泵9抽吸至曝气沉淀 池6。曝气沉淀池6备有加药池7，加药池7中的助凝剂溶液泵入曝气沉淀池6，曝气沉淀池 6的上清液用计量泵9泵入第二级MBR反应器8，曝气沉淀池6产生的污泥通过气提管排至 装置外部，第二级MBR反应器8的出水用计量泵9抽吸排至装置外部，第二级MBR反应器 8产生的污泥通过气提管排至装置外部。
本发明具有如下优点：
传统铁碳微电解预处理工艺，需先降低废水pH，然后进入铁碳微电解反应，再升高pH 来提供生化反应条件和沉淀体系中铁元素，最后排泥;本发明针对垃圾中转站渗滤液水质特 点(pH=3～5)，废水直接进入反应器，通过铁碳微电解的反应时间(1～2h)控制，逐步提高 体系pH，通过铁碳填充比(50%～80%)控制，使一部分铁元素进入下一级功能段。相比传 统工艺，本发明减少了降低pH、回调pH、沉淀、排泥的步骤，大大简化流程并节省成本。
两级(或以上)铁碳微电解采用不同曝气量和铁碳填充比，有效解决了几个问题：(1) 铁碳填料在反应器中停留时间过长所导致的金属表面钝化和板结问题;(2)不同曝气量和pH 条件下析出铁元素量的控制问题;
通过控制预曝气区的曝气量，有效提高体系中的溶解氧(DO)含量，同时避免气量过大 所造成亚铁离子提前氧化和沉淀。
在第一级MBR反应器中，利用铁碳微电解过程中产生的铁元素驯化生化段活性污泥， 产生生物铁强化污泥，使活性污泥去除污染物效率提高20%～30%，大大降低后级处理的负荷。
在沉淀池曝气，析出溶液中铁元素，使之成为铁系悬浮物和沉淀物，同时产生絮凝作用， 提高污泥沉降性能和污染物去除率，兼具脱氮除磷功能。
由于前级反应去除大量污染物，在第二级MBR反应器中负荷较小，保证出水质量，缩 短停留时间。
