申请日2012.04.27
公开(公告)日2012.09.19
IPC分类号B01D35/157
摘要

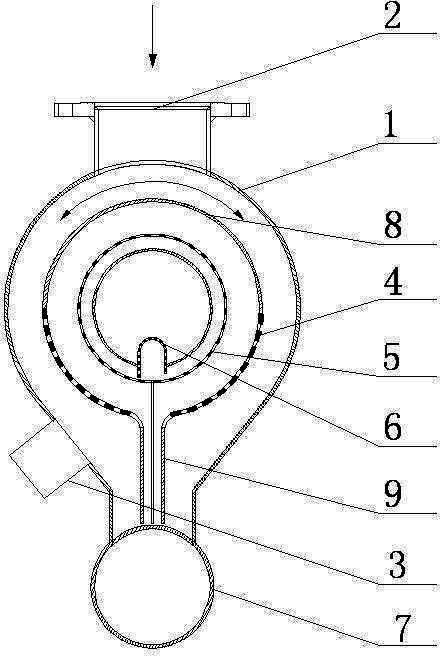

本发明提供一种防阻塞污水过滤机。现有的自清洗过滤器为滤面自身旋转，由于过滤水和反冲洗水的冲力相互抵消作用，造成这种自清洗污水过滤机的过滤过程和反冲洗过程相互影响效果，使用效果并不好。本发明包括壳体(1)，所述的壳体上面连接进水管(2)，所述的壳体下面具有排污口(3)，所述的壳体里面安装一级滤网(4)，所述的一级滤网里面安装二级滤网(5)，所述的二级滤网的内腔连接出水管(6)，所述的一级滤网与所述的二级滤网之间具有回水管(7)。本发明用于水处理。
权利要求书
1.一种防阻塞污水过滤机，包括壳体，所述的壳体上面连接进水管，所述的壳体下面具有排污口，其特征是：所述的壳体里面安装一级滤网，所述的一级滤网里面安装二级滤网，所述的二级滤网的内腔连接出水管，所述的一级滤网与所述的二级滤网之间具有回水管。
2.根据权利要求1所述的防阻塞污水过滤机，其特征是：所述的一级滤网的上方具有阻流板。
3.根据权利要求1或2所述的防阻塞污水过滤机，其特征是：所述的一级滤网的下方具有导流板。
说明书
防阻塞污水过滤机
技术领域
本发明涉及一种水处理设备，具体涉及一种防阻塞污水过滤机。
背景技术
污水管道是居民生活废水、工业废水的主要排污管道。每天数以万计的人们在使用水源的同时排出大量污水，生活水平的提高使污水的含量越来越复杂。污水管的堵塞成了普遍现象，还经常有满溢的现象。夏天蚊虫聚集，臭味未闻欲呕。而到了现如今寒冷的动天，这种现象更是为人们带来出行的不便。污水漫溢出来，很快就会结为冰，本来就拥挤的交通更是寸步难行。
随着国家对污水处理及水资源的保护的重视，自清洗过滤器逐渐浮现在众人眼前。自清洗过滤器先进的过滤设备。可用于对工业水、海水、食品和制药等轻化工工业废水、循环水的过滤，以及乳化液再生、废油、液态原料等过滤处理等。自清洗过滤器的广泛应用使污水处理也成为了一件简单的事情。
自清洗过滤器可运用其精密的滤网将污水中大量大于10微米的污物、悬浮物等过滤再滤网内侧，使清澈无污物的水源经滤网孔排出。而自清洗过滤器滤设备采用专利技术的内部机械结构，实现了真正意义上的高压反冲洗功能，可轻松彻底地清除滤网截留的杂质，清洗无死角，通量无衰减，保障了过滤效率和长久的使用寿命。自清洗过滤器采用316L不锈钢楔形滤网，强度大、精度高、耐腐蚀。自清洗过滤器通过自身的检索和应变功能，还可以实现自动反冲洗，可应对不稳定的水质波动，无需人工干预。
现有的自清洗过滤器为滤面自身旋转，在任意时刻都有部分滤面位于过滤的工作区，另一部分滤面位于水力反冲区。在旋转一周的时间内，每一个滤孔都有部分时间在过滤的工作区行使过滤功能，另一部分在反冲洗区被反洗，以恢复过滤功能。但是由于过滤水和反冲洗水的冲力相互抵消作用，造成这种自清洗污水过滤机的过滤过程和反冲洗过程相互影响效果，使用效果并不好。
发明内容
本发明的目的是针对上述存在的问题提供一种防阻塞污水过滤机，能有效避免滤网阻塞，过滤效果好，工作过程连续。
上述的目的通过以下技术方案实现：
防阻塞污水过滤机，包括壳体，所述的壳体上面连接进水管，所述的壳体下面具有排污口，所述的壳体里面安装一级滤网，所述的一级滤网里面安装二级滤网，所述的二级滤网的内腔连接出水管，所述的一级滤网与所述的二级滤网之间具有回水管。
所述的防阻塞污水过滤机，所述的一级滤网的上方具有阻流板。
所述的防阻塞污水过滤机，所述的一级滤网的下方具有导流板。
有益效果：
本发明在使用过程中，污水从进水管进入过滤室，到达一级滤网上部的阻流板将污水分为两个方向，阻流板的设置避免了污水对过滤网的直接冲击，从而减轻了过滤网的阻塞，污水从一级滤网的中下部通过，然后进入二级滤网，同时污水中较重的污物流向下部的阻流板后下沉，导流板的设置有效地防止了两侧的水对流，两次过滤后污水变成从出水管流出，滤网阻塞机会小，工作效率高。
