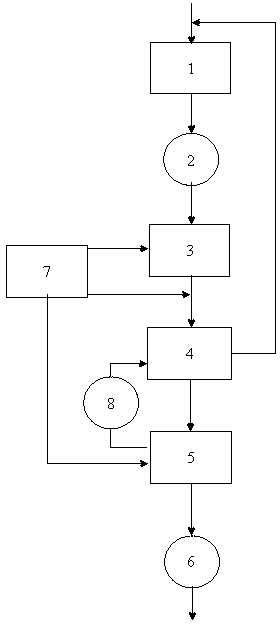

本实用新型涉及一种含煤废水处理后回用领域，尤其是涉及一种含煤废水处理回用系统。其主要是解决现有技术所存在的含煤废水中含有重金属等污染物，通过这种常规工艺处理不能去除，如将此类废水与处理后生活污水混合将影响出水的用途等的技术问题。本实用新型包括煤泥沉淀池(1)，其特征在于所述的煤泥沉淀池(1)通过废水提升泵(2)连接管道混合器(3)，管道混合器通过管路依次连接有高效澄清器(4)、清水池(5)、输送泵(6)，其中管道混合器、管道混合器后的母管、清水池都通过加药管连接有加药装置(7)，高效澄清器与清水池之间连接有反洗水泵(8)。
权利要求书
1.一种含煤废水处理回用系统，包括煤泥沉淀池(1)，其特征在于所述的煤泥沉淀池(1)通过废水提升泵(2)连接管道混合器(3)，管道混合器通过管路依次连接有高效澄清器(4)、清水池(5)、输送泵(6)，其中管道混合器、管道混合器后的母管、清水池都通过加药管连接有加药装置(7)，高效澄清器与清水池之间连接有反洗水泵(8)。
2.根据权利要求1所述的一种含煤废水处理回用系统，其特征在于所述的煤泥沉淀池(1)采用平流沉淀形式，为敞开式钢筋混凝土结构，池顶设置刮泥机将煤泥汇集到一端，煤泥通过抓斗定期清理。
3.根据权利要求1或2所述的一种含煤废水处理回用系统，其特征在于所述的废水提升泵(2)采用无密封自控自吸泵。
4.根据权利要求1或2所述的一种含煤废水处理回用系统，其特征在于所述的加药装置(7)的溶药箱上设置加药管路、加药泵。
说明书
一种含煤废水处理回用系统
技术领域
本实用新型涉及一种含煤废水处理后回用领域，尤其是涉及一种含煤废水处理回用系统。
背景技术
随着社会的发展和人们环境意识的逐渐提高，火力发电厂等大型用煤单位的输煤栈桥冲洗水、煤场雨水等每年会产生大量的含煤废水。由于其中的含煤粉尘颗粒较小，且比重与水接近，含煤废水很难靠重力自然沉淀。如不处理将造成环境的污染，水资源的浪费，同时煤炭也不能回收利用，造成煤炭资源的浪费。将含煤废水经处理后用作煤场喷淋及栈桥冲洗用水使废水得以循环利用，煤炭资源得以回收利用。中国专利公开了一种电站综合污水集中处理系统(公开号：CN202156961U)，其包括有生活污水处理系统、含煤废水处理系统、含油废水处理系统和处理后的污水回用系统，生活污水处理系统中的厂区生活污水系统、生活污水池、生活污水处理设备和生活清水池通过管道依次连接，含煤废水处理系统中的厂区含煤废水系统与煤水调节预沉池通过管道连接，煤水调节预沉池与含煤废水处理设备通过管道连接，连接煤水调节预沉池与含煤废水处理设备的管道上设有加药装置，含煤废水处理设备与煤水调节预沉池之间还设有含煤废水排泥管道，含煤废水处理设备与中间水池通过管道连接，含油废水处理系统中的厂区含油废水系统、含油废水池和含油废水处理设备依次通过管道连接，处理后的污水回用系统中的过滤装置、清水池、回用水泵和厂区回用水系统通过管道依次连接，生活清水池和中间水池分别通过管道与过滤装置连接，生活清水池与过滤装置连接的管道上设有消毒装置，生活污水处理设备与煤水调节预沉池之间设有生活污水排泥管道，含油废水处理设备与清水池连接，回用水泵分别与含油废水处理设备、含煤废水处理设备、过滤装置通过反洗管道连接。但由于含煤废水中含有重金属等污染物，通过这种常规工艺处理不能去除，如将此类废水与处理后生活污水混合将影响出水的用途。
实用新型内容
本实用新型是提供一种含煤废水处理回用系统，其主要是解决现有技术所存在的含煤废水中含有重金属等污染物，通过这种常规工艺处理不能去除，如将此类废水与处理后生活污水混合将影响出水的用途等的技术问题。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
本实用新型的一种含煤废水处理回用系统，包括煤泥沉淀池，所述的煤泥沉淀池通过废水提升泵连接管道混合器，管道混合器通过管路依次连接有高效澄清器、清水池、输送泵，其中管道混合器、管道混合器后的母管、清水池都通过加药管连接有加药装置，高效澄清器与清水池之间连接有反洗水泵。
作为优选，所述的加药装置中的絮凝剂投加到管道混合器内，加药装置中的助凝剂加到管道混合器后的母管上，加药装置中的消毒剂加到清水池内。
作为优选，所述的煤泥沉淀池采用平流沉淀形式，为敞开式钢筋混凝土结构，池顶设置刮泥机将煤泥汇集到一端，煤泥通过抓斗定期清理。煤泥沉淀池采用自然沉淀的方式沉淀含煤废水，使得煤泥大部分在煤泥沉淀池内沉降，通过刮泥机汇集到一端，并通过抓斗定期清理回收。
作为优选，所述的废水提升泵采用无密封自控自吸泵。泵只需一次引流、永久自吸的功能，该泵使用寿命较传统产品长10倍以上，动力密封装置运行成本低。
作为优选，所述的加药装置的溶药箱上设置加药管路、加药泵。
作为优选，所述的絮凝剂采用10%溶液、助凝剂采用0.1-0.3%溶液、消毒剂采用10%溶液。
作为优选，所述的絮凝剂为聚合氯化铝、助凝剂名称为聚丙烯酰胺、消毒剂名称为次氯酸钠。
作为优选，所述的絮凝剂投加量为30-50mg/L、助凝剂投加量为2-5mg/L、次氯酸钠投加量为5-15mg/L。
因此，本实用新型通过设置自动阀门、在线仪表及程控系统，实现对处理系统内各设备的自动化控制，实现无人值守，占地面积小、布置紧凑合理、运行稳定可靠、易于维护，结构简单、合理。
