申请日2012.08.16
公开(公告)日2013.02.06
IPC分类号E03D11/02; E03D11/11; E03D1/38; E03D11/10; E03D11/13
摘要
一种可直接利用生活污水的座便器，包括座便主体和水箱，座便主体上部内侧设有环形水带，水带内下侧设有喷淋孔，座便主体中部为便盆腔，下部为排污管道，排污管道由纳污口、升部和降部组成，纳污口下端、升部的对侧设有冲水管，水箱设于座便主体内的后端，水箱设有生活污水进水口、清洁水管道、排水口及排水管，排水管与所述的冲水管连接，清洁水管道一端外接自来水管网，另一端分为两路，一路接所述环形水带，另一路连接强力辅冲管，强力辅冲管置于排水管内。该结构座便器只需少许清洁水即可将便盆腔内的污物冲入排污管道中排出，节省了大量清水资源，另外，该座便器结构简单、紧凑，安装与使用极为方便。
权利要求书
1.一种可直接利用生活污水的座便器，包括座便主体和水箱，座便主体的上部内侧设有环形水带，水带的内下侧设有复数个喷淋孔，座便主体的中部为便盆腔，下部为排污管道，所述排污管道由纳污口、升部和降部组成，纳污口的下端、升部的对侧设有冲水管，其特征在于：所述水箱设于座便主体内的后端，水箱设有生活污水进水口、清洁水管道、排水口及排水管，排水管开设一开口即构成所述排水口，排水管与所述的冲水管连接，所述清洁水管道一端外接自来水管网，另一端分为两路，一路接所述环形水带，另一路连接一强力辅冲管，所述强力辅冲管长度小于排水管且平行置于排水管中部，其出水末端成缩小状，水箱内的生活污水由排水口进入排水管，经强力辅冲管排出的高速水流加速后，进入冲水管，纳污口内的污物被高速水流经升部冲入排污管道降部。
2.如权利要求1所述的一种可直接利用生活污水的座便器，其特征在于：所述座便主体外部设有一清洁水管道外接自来水管网的控制开关，所述排水口处设有一延时开关。
3.如权利要求2所述的一种可直接利用生活污水的座便器，其特征在于：所述延时开关包括一球形体，该球形体的直径略大于排水口的孔径大小，球形体的中部沿竖直方向钻有一上半部大于下半部的阶梯孔，所述强力辅冲管连通一穿过排水口的第一出水管，第一出水管的上部穿在阶梯孔内，其上端头外表壁套设第一限位挡体，该第一限位挡体位于球形体阶梯孔上半部的空间内，所述球形体阶梯孔上端固定一上盖。
4.如权利要求3所述的一种可直接利用生活污水的座便器，其特征在于：所述第一出水管的外径与阶梯孔下半部的孔径相当，所述第一限位挡体的外径大小介于阶梯孔上半部孔径及下半部孔径大小之间。
5.如权利要求2所述的一种可直接利用生活污水的座便器，其特征在于：所述延时开关包括一设于与冲水管相对排水管另一侧的盖体，盖体的直径与排水管的外径相当，盖体中部的一侧设有一内部为矩形空腔的凸起，该盖体的中部开设有一连通空腔的开口，开口的宽度小于空腔的宽度，强力辅冲管连接一穿在空腔内的第二出水管，第二出水管末端外侧壁套设第二限位挡体。
6.如权利要求5所述的一种可直接利用生活污水的座便器，其特征在于：所述第二限位挡体与盖体的侧壁之间设有一弹簧。
7.如权利要求5所述的一种可直接利用生活污水的座便器，其特征在于：所述盖体边缘设有一环形密封槽，该密封槽内放置一环形密封圈。
8.如权利要求1所述的一种可直接利用生活污水的座便器，其特征在于：所述水箱内还设有一防止水箱内生活污水过多及清理生活污水中油污物质的溢水管。
9.如权利要求8所述的一种可直接利用生活污水的座便器，其特征在于：所述溢水管中部设有一U型管。
10.如权利要求9所述的一种可直接利用生活污水的座便器，其特征在于：所述水箱底部设有一排污口，所述溢水管的下端口套设于该排污口，排污口通过一排污管连接至所述排污管道的降部。
说明书
一种可直接利用生活污水的座便器
技术领域
本发明涉及一种座便器，具体来说是指一种可直接利用生活污水的座便器。
背景技术
目前人们生活中用水量较大的事项主要有洗脸、洗衣和冲洗座便器等，而洗脸、洗衣等生活污水通常直接从洗水池的排水管排到下水道中去，若能将其直接用于冲洗座便器，将可节约大量水资源。
但是现有的座便器通常包括座便主体及水箱，而水箱一般设于座便主体后侧部上方，由于水箱的位置较高，洗水池的排水管通常无法直接连接到水箱中，故洗水池中的污水需收集到一容器中，才能用于冲洗座便器，这给人们的生活造成极大麻烦，大部分人不会自觉去收集生活污水，大量水资源被浪费。若降低水箱的位置，虽可直接连接洗水池的排水管，但座便器的冲洗水压便会降低，造成冲洗不干净等。另外，目前也有一些利用生活污水冲洗座便器，但由于该类座便器的生活污水是从喷淋孔出水，对座便器的内壁造成二次污染，需要再次用清水才能冲洗干净，浪费了一定的水资源。为此，我们提供一种可利用生活污水又有良好冲洗效果的座便器。
发明内容
本发明提供一种可直接利用生活污水的座便器，以解决现有座便器存在上述不足等。
本发明采用如下技术方案：

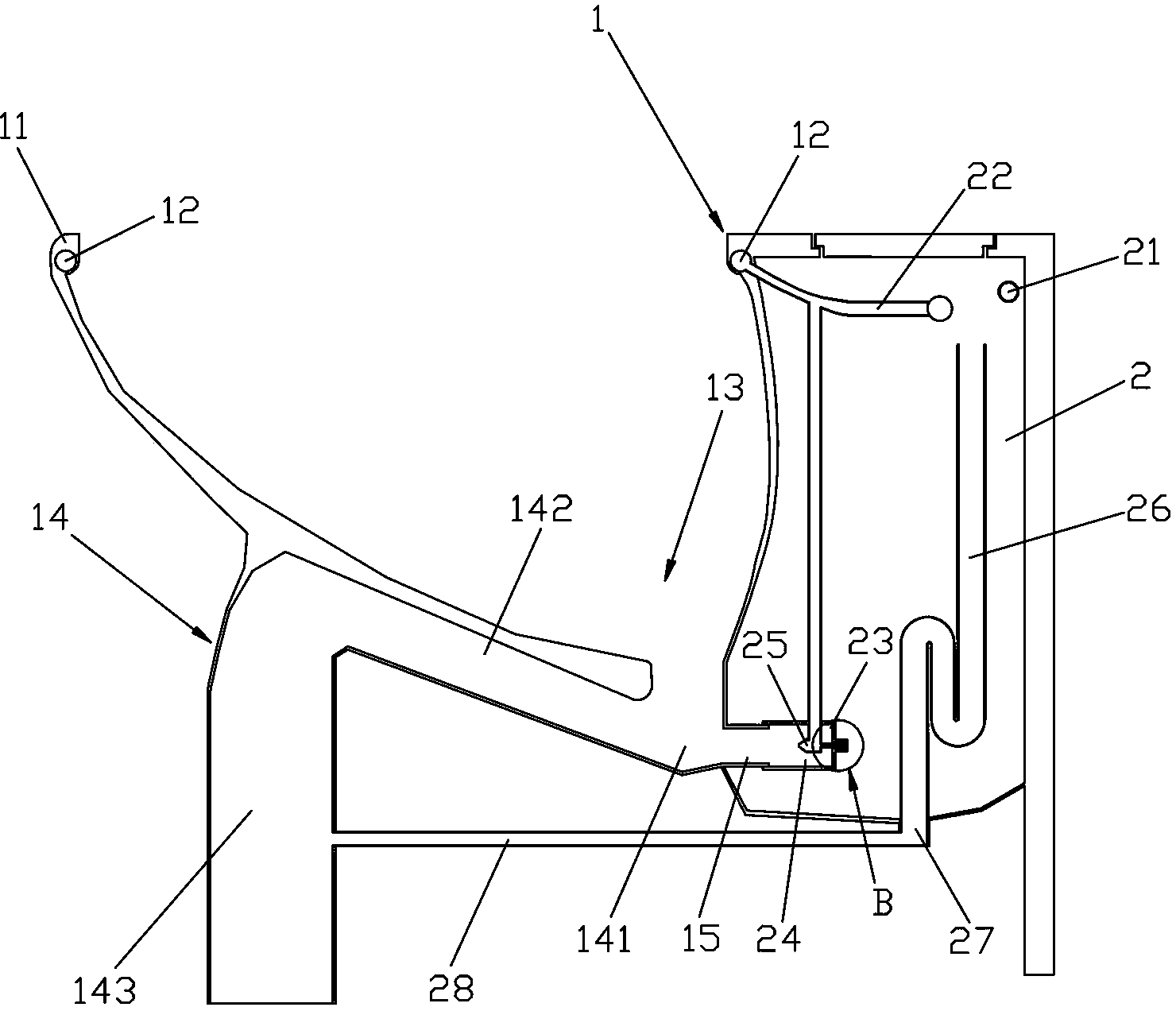

一种可直接利用生活污水的座便器，包括座便主体和水箱，座便主体的上部内侧设有环形水带，水带的内下侧设有复数个喷淋孔，座便主体的中部为便盆腔，下部为排污管道，所述排污管道由纳污口、升部和降部组成，纳污口的下端、升部的对侧设有冲水管，所述水箱设于座便主体内的后端，水箱设有生活污水进水口、清洁水管道、排水口及排水管，排水管开设一开口即构成所述排水口，排水管与所述的冲水管连接，所述清洁水管道一端外接自来水管网，另一端分为两路，一路接所述环形水带，另一路连接一强力辅冲管，所述强力辅冲管长度小于排水管且平行置于排水管中部，其出水末端成缩小状，水箱内的生活污水由排水口进入排水管，经强力辅冲管排出的高速水流加速后，进入冲水管，纳污口内的污物被高速水流经升部冲入排污管道降部。
进一步地，上述座便主体外部设有一清洁水管道外接自来水管网的控制开关，所述排水口处设有一延时开关。
一种优选的方案，上述延时开关包括一球形体，该球形体的直径略大于排水口的孔径大小，球形体的中部沿竖直方向钻有一上半部大于下半部的阶梯孔，所述强力辅冲管连通一穿过排水口的第一出水管，第一出水管的上部穿在阶梯孔内，其上端头外表壁套设第一限位挡体，该第一限位挡体位于球形体阶梯孔上半部的空间内，所述球形体阶梯孔上端固定一上盖。
上述第一出水管的外径与阶梯孔下半部的孔径相当，所述第一限位挡体的外径大小介于阶梯孔上半部孔径及下半部孔径大小之间。上述球形体被来自第一出水管的水流往上冲，球形体与排水口之间产生一定间距，水箱中的生活污水即可从排水口处出水，当纳污口中污物冲洗完成后即停止供应清洁水，球形体缓慢回位堵住排水口，在该过程中，水箱中的生活污水仍有部分流至排污管升部以补充因高速冲洗脏物而全部排空的水。
作为另一种优选方案，上述延时开关包括一设于与冲水管相对排水管另一侧的盖体，盖体的直径与排水管的外径相当，盖体中部的一侧设有一内部为矩形空腔的凸起，该盖体的中部开设有一连通空腔的开口，开口的宽度小于空腔的宽度，强力辅冲管连接一穿在空腔内的第二出水管，第二出水管末端外侧壁套设第二限位挡体。
上述第二限位挡体与盖体的侧壁之间设有一弹簧，上述盖体边缘设有一环形密封槽，该密封槽内放置一环形密封圈。
更进一步地，上述水箱内还设有一防止水箱内生活污水过多及清理生活污水中油污物质的溢水管，溢水管中部设有一U型管。
再进一步地，上述水箱底部设有一排污口，所述溢水管的下端口套设于该排污口，排污口通过一排污管连接至所述排污管道的降部，溢水管拔出，沉淀在水箱底部的生活污水污垢可从该排污口排放至排污管道中，清理极为方便。
由上述对本发明结构的描述可知，和现有技术相比，本发明具有如下优点：
1、本发明的座便器将水箱设于座便主体内部，大大降低了水箱的高度，结构紧凑，更加节省空间，水箱直接连接洗水池的排水管以利用生活污水，只需少许清洁水即可将便盆腔内的污物冲入排污管道中排出，节省了大量清水资源。
2、水箱内部设有清洁水管道，清洁水管道一路出水从喷淋孔流出淋洗座便主体侧壁，座便主体侧壁不用生活污水淋洗而用清洁水淋洗，防止二次污染，避免再用清水冲洗，在某种程度上节约了清洁水资源;清洁水另一路连接一强力辅冲管，水箱内的生活污水由排水口进入排水管，经强力辅冲管排出的高速水流加速后，进入冲水管，纳污口内的污物被高速水流经升部冲入排污管道降部。
3、本发明座便器水箱内的排水口处设有的延时开关，巧妙利用水流及其压差原理实现其延时方式，而非采用常用的电磁阀作为延时开关，节约了电资源，同时也节省了材料成本。
4、水箱内设有的溢水管不仅能防止水箱内水过多，而且可以清理生活污水中的油污物质，另外，水箱底部设有排污口，只需拔出溢水管，生活污水沉淀下来的污垢可方便地从排污口排出。
5、该座便器结构简单、紧凑，安装与使用均极为方便。
