申请日2012.04.27
公开(公告)日2012.12.05
IPC分类号C02F9/02
摘要
本实用新型公开了一种熏蒸废水处理设备，所述熏蒸废水处理设备包括熏蒸机反应罐，所述熏蒸机反应罐连接自吸泵，所述自吸泵通过软管连接初级过滤器和废渣回收箱，所述初级过滤器通过螺杆泵连接二级过滤器和污泥泵，所述二级过滤器通过负压泵连接三级吸附器和废渣回收箱。熏蒸机反应罐排出废水，通过自吸泵吸入初级过滤器，过滤后的废水通过螺杆泵高压进入二级过滤器再次过滤，再通过负压泵进入三级吸附器再次过滤，过滤后的废渣进入废渣回收箱，过滤后的水进入排放提升泵排放，通过多重过滤，及内置填料的渗透，能够将废水完全处理。并且，处理效率高，过滤器可撤卸装置便于清洗和清污，让整个处理的过程更加智能化、实用化。
权利要求书
1.一种熏蒸废水处理设备，所述熏蒸废水处理设备包括熏蒸机反应罐，所述熏蒸机反应罐连接自吸泵，所述自吸泵通过软管连接初级过滤器和废渣回收箱，所述初级过滤器通过螺杆泵连接二级过滤器和污泥泵，所述二级过滤器通过负压泵连接三级吸附器和废渣回收箱，所述三级吸附器连接排放提升泵，所述排放提升泵直接排出处理后的水。
2.根据权利要求1所述的一种熏蒸废水处理设备，其特征在于：所述初级过滤器为可撤卸装置便于清洗和清污。
说明书
一种熏蒸废水处理设备
技术领域
本实用新型涉及一种废水处理设备，尤其涉及一种熏蒸废水处理设备。
背景技术
一般来说，在烟草处理和粮食杀菌过程中会产生大量废液，该废液由氢氧化铝等固体废物组成，若处理不当，会对环境造成很大污染。目前市面上的废水处理设备处理不完全，使处理后的废水中仍含有较大的残渣;处理效率低，并且处理设备的易损部件若出现问题，不利于保养和更换。
发明内容
针对上述现有技术的不足之处，本实用新型提供一种熏蒸废水处理设备。

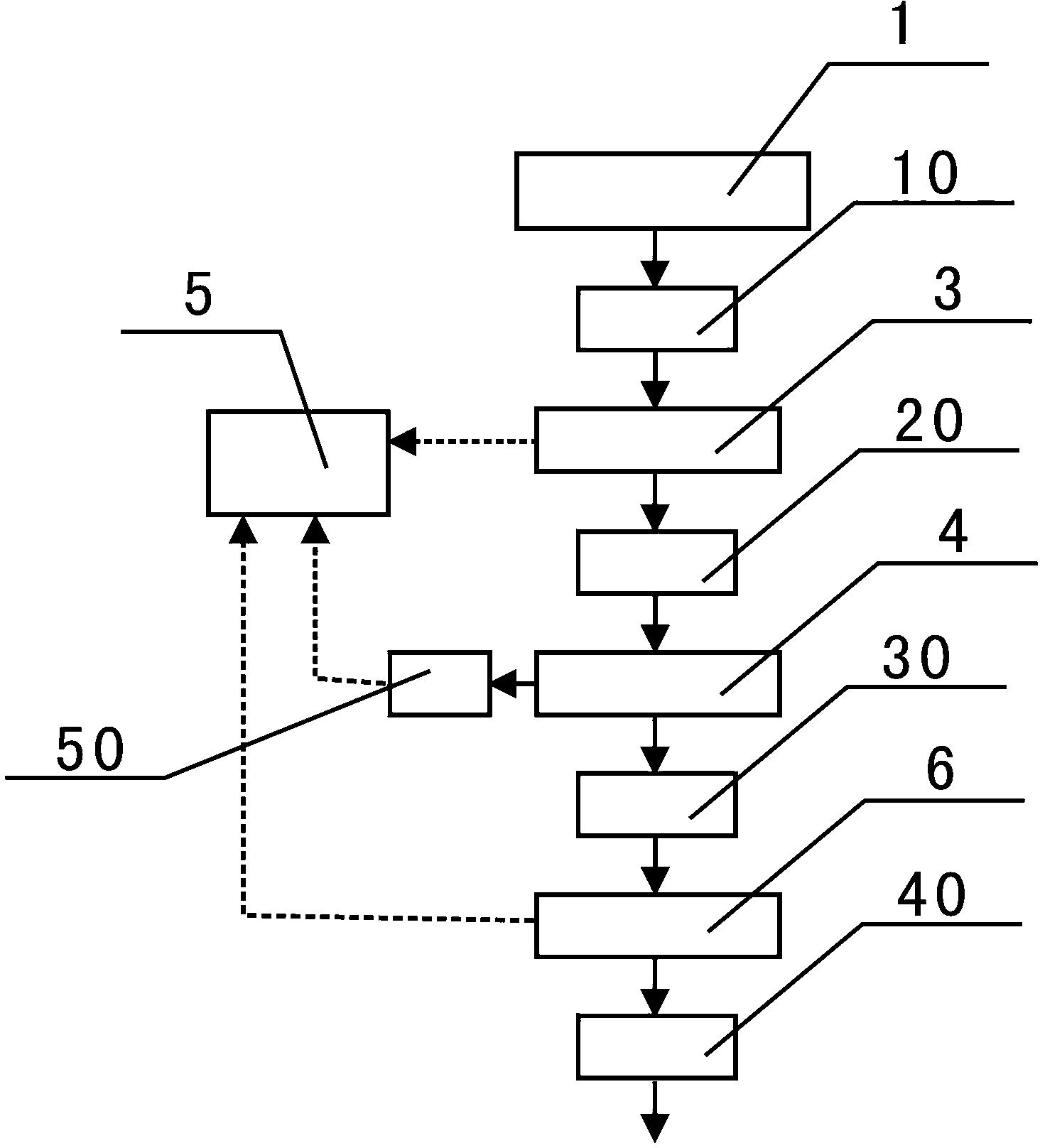

为了解决上述技术问题，本实用新型采用如下技术方案：所述熏蒸废水处理设备包括熏蒸机反应罐1，所述熏蒸机反应罐1连接自吸泵10，所述自吸泵10通过软管连接初级过滤器3和废渣回收箱5，所述初级过滤器3通过螺杆泵20连接二级过滤器4和污泥泵50，所述二级过滤器4通过负压泵30连接三级吸附器6和废渣回收箱5，所述三级吸附器6连接排放提升泵40，所述排放提升泵40直接排出处理后的水。
进一步地，所述初级过滤器3为可撤卸装置便于清洗和清污。
与现有技术相比，本实用新型的优点在于：通过过滤器的多重过滤，及内置填料的渗透，能够将废水完全处理。并且，处理效率高，过滤器可撤卸装置便于清洗和清污，让整个处理的过程更加智能化、实用化。
