申请日2012.07.05
公开(公告)日2012.12.26
IPC分类号C02F11/12
摘要

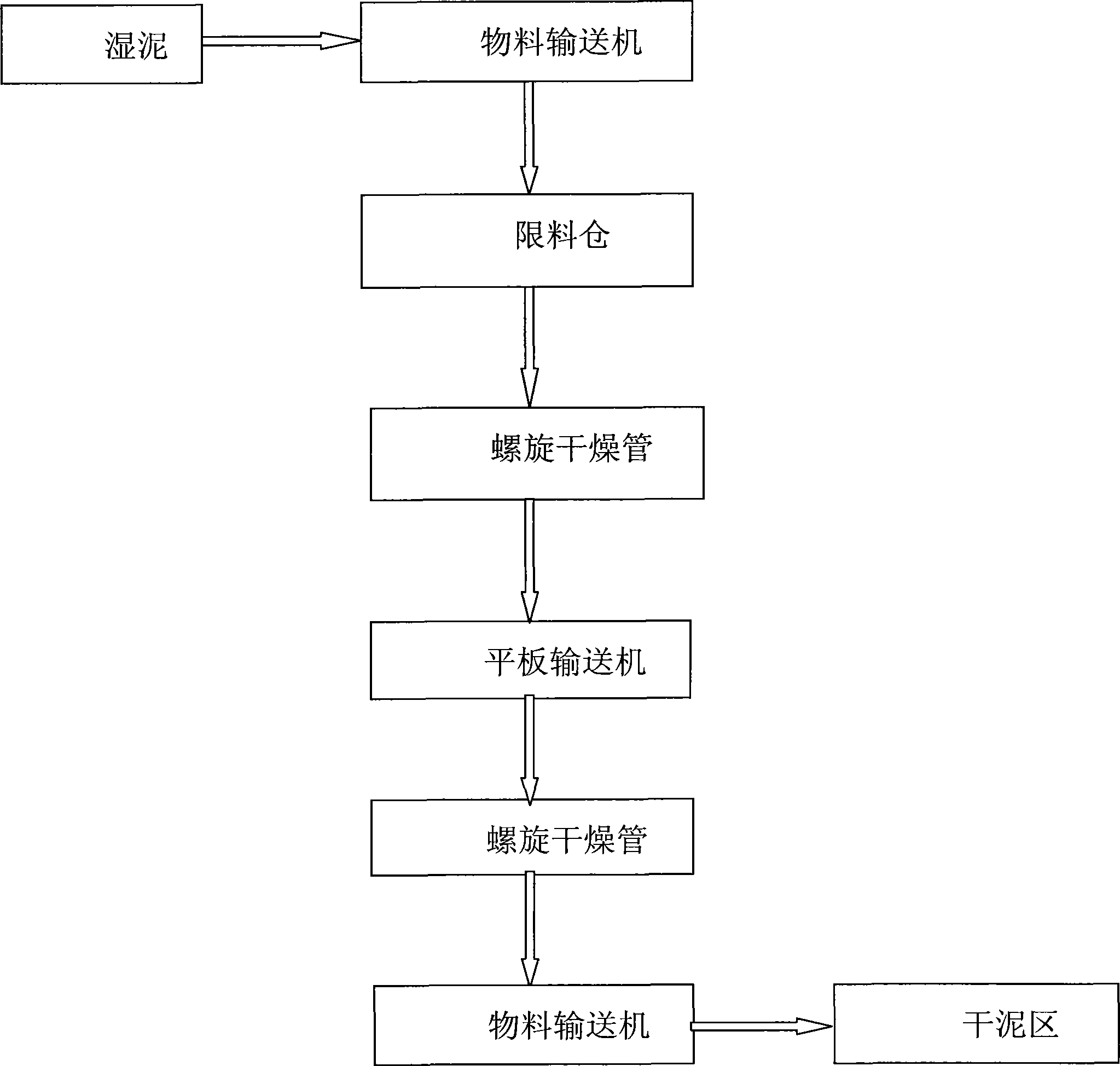

本实用新型提供了一种卧式立体组合螺旋污泥干化设备，包括：限料仓、N个螺旋干燥管以及N-1个平板输送机组成，N≥2，螺旋干燥管和平板输送机互相间隔连接;湿泥经限料仓进入第一个螺旋干燥管，经过第一个螺旋干燥管内的螺桨旋叶的输送进入第一个螺旋干燥管的出料口;第一个螺旋干燥管的出料口的泥经过第一个平板输送机的输送进入第二个螺旋干燥管，第二个螺旋干燥管执行与第一个螺旋干燥管相同的动作，以此类推，最终最后一个螺旋干燥管内的泥经出料口进入物料输送机，由物料输送机冷却输送到干泥区。由于本实用新型的设备采用多层次立体装置，并且每个螺旋干燥管自身带有清洁作用，突破了干化过程当中的凝胶。并且设备采用全封闭状态，使得物料在设备内部时刻滚动和干化，因此对粘性和膏状物料也能应用。
权利要求书
1.一种卧式立体组合螺旋污泥干化设备，其特征在于，该设备 包括：限料仓、N个螺旋干燥管以及N-1个平板输送机组成，N≥2， 螺旋干燥管和平板输送机互相间隔连接;其中：
湿泥经限料仓进入第一个螺旋干燥管，经过第一个螺旋干燥管内 的螺桨旋叶的输送进入第一个螺旋干燥管的出料口;
第一个螺旋干燥管的出料口的泥经过第一个平板输送机的输送进 入第二个螺旋干燥管，第二个螺旋干燥管执行与第一个螺旋干燥管相 同的动作，以此类推，最终最后一个螺旋干燥管内的泥经出料口进入 物料输送机，由物料输送机冷却输送到干泥区。
2.如权利要求1所述的卧式立体组合螺旋污泥干化设备，其中所 述N个螺旋干燥管和水平成10-15度。
3.如权利要求1所述的卧式立体组合螺旋污泥干化设备，其中所 述螺旋桨叶在减速机的带动下进行低速转动，减速机转速为6-65转/ 分。
4.如权利要求1-3任一项所述的卧式立体组合螺旋污泥干化设备， 其中所述平板输送机链接一根曲轴通过减速机带动在齿轮的作用下进 行前后的震动送泥。
5.如权利要求4所述的卧式立体组合螺旋污泥干化设备，其中所 述平板输送机是上下两层包裹中间通蒸汽的。
6.如权利要求4所述的卧式立体组合螺旋污泥干化设备，其中所 述平板输送机的一块大平板由驱动装置连接进行斜面上的和发热管同 方向的摇动。
7.如权利要求4所述的卧式立体组合螺旋污泥干化设备，其中所 述平板输送机上有自动清理系统。
8.如权利要求1所述的卧式立体组合螺旋污泥干化设备，其中根 据湿泥干燥程度需求的不同来确定N的值。
9.如权利要求1所述的卧式立体组合螺旋污泥干化设备，其中在 所述限料仓处有物料处理装置，该物料处理装置是由两根相互靠近的 平行管由驱动装置不停的转动对物料进行挤压，连续均匀的将污泥送 入发热管。
10.如权利要求1所述的卧式立体组合螺旋污泥干化设备，其中 所述的螺旋干燥管包含有轴承，轴承四周包裹着冷却循环水。
说明书
卧式立体组合螺旋污泥干化设备
技术领域
本实用新型涉及污泥处理领域，尤其涉及一种卧式立体组合螺旋 污泥干化设备。
背景技术
随着我国城市化进程的加快及城市基础设施建设的加强，城市污 水处理率逐步提高，伴随产生了大量剩余污泥。这些污泥如果不能得 到及时、有效和稳定的处理，将为我国区域环境和人民生活的安全带 来极大的隐患。此外，造纸、化工和制药等工业过程和江河湖泊疏浚 等也会产生大量的污泥。污泥的无害化处理已经成为城市科学发展过 程中非解决不可的重大环保问题。
污泥是污水处理后的副产品，污泥的数量非常巨大，仅我国每年 生活污水处理产生的污泥数量就达上亿吨，再加上工业污染处理产生 的造纸污染、印刷污染、制革污染、油泥污染等工业污染，污泥的数 量就更加的庞大。污泥由于含有浓缩的无机、有机污染物，还含有大 量的病原体和多种重金属元素，因此，必须对污泥进行妥善处理。污 泥处理就是要对污泥进行深度无害化处理，彻底解决污泥对环境的污 染及对人类的危害。全国绝大多数污水处理厂的通常做法是，对污泥 未经处理或者经过简单处理后，直接运到垃圾场与垃圾混合填埋、随 意堆放，远远达不到卫生填埋标准;常年的堆置，蚊蝇滋生，农作物 及各方面都将遭受毁灭性伤害，严重的二次污染和束手无策已经是迫 在眉睫的环境问题，这不仅违背了环境保护的原则，更谈不上资源循 环利用。
目前，国内的基本的是污泥浓缩和脱水技术，污泥经浓缩和脱水 后，一般只能将污泥的含水率降至80%左右，如此高的含水率不利于 污泥的后续运输及处置，而发达国家逐步要求污泥的含水率降低到 20%～30%。
干化加焚烧、干化加土地和建材利用等是发达国家污泥处理处置 的主要工艺，也是我国污泥处理处置的发展方向。因此，要使污泥得 到有效的处理和资源化的利用，污泥干化环节是不可避免的，是污泥 处理处置的重要环节、关键技术，进行污泥干燥或焚烧是污泥处理发 展的必然选择。目前在污泥干燥过程中通常采用的空心桨叶干燥机主 要包括筒体，设置在筒体内的桨叶轴，驱动及传动装置，该空心桨叶 干燥机在工作时，原料(污泥等)由进料口进入筒体内腔，与空心桨 叶轴内的热介质(通常采用水蒸汽)和夹套内的热介质进行换热，并 在桨叶轴不断的搅拌和推动下干燥筒体内腔的污泥。此过程中，原料 内的水份等不断以蒸汽形式蒸发出来，并且蒸汽出口排出，最终得到 干化的污泥。但是这种污泥干燥设备具有如下不足：
1、该设备中筒体结构简单，维修困难，且在干燥过程中难以根 据污泥干化程度调节出料速度。
2、该设备结构容易导致在干化处理工艺过程中结块，从而致使 设备运行过程中过载停机，难以突破干化过程中的凝胶过程。
实用新型内容
本实用新型是鉴于上述技术问题而产生的。本实用新型的目的是 提出一种卧式立体组合螺旋污泥干化设备，可以突破干化过程当中的 凝胶过程。
本实用新型的实施例提供一种卧式立体组合螺旋污泥干化设备， 其特征在于，该设备包括：限料仓、N个螺旋干燥管以及N-1个平板 输送机组成，N≥2，螺旋干燥管和平板输送机互相间隔连接;湿泥经 限料仓进入第一个螺旋干燥管，经过第一个螺旋干燥管内的螺桨旋叶 的输送进入第一个螺旋干燥管的出料口;第一个螺旋干燥管的出料口 的泥经过第一个平板输送机的输送进入第二个螺旋干燥管，第二个螺 旋干燥管执行与第一个螺旋干燥管相同的动作，以此类推，最终最后 一个螺旋干燥管内的泥经出料口进入物料输送机，由物料输送机冷却 输送到干泥区。
进一步地，所述N个螺旋干燥管和水平成10-15度。
进一步地，所述螺旋桨叶在减速机的带动下进行低速转动。
进一步地，平板输送机链接一根曲轴通过减速机带动齿轮的作用 下进行前后的震动送泥。
进一步地，所述平板输送机是上下两层中间通蒸汽的。
进一步地，所述平板输送机的一块大平板由驱动装置连接进行斜 面上的左右摇动。
进一步地，所述平板输送机上有自动清理系统。
进一步地，所述平板输送机也是热源体。
进一步地，根据湿泥干燥程度需求的不同来确定N的值。
进一步地，在所述限料仓处有物料处理装置，该物料处理装置是 由两根相互靠近的平行管由驱动装置不停的转动对物料进行挤压，连 续均匀的将污泥送入发热管。
进一步地，所述的螺旋干燥管包含有轴承，轴承四周包裹着冷却 循环水。
与现有技术相比，本实用新型的卧式立体组合螺旋污泥干化设备， 由于设备采用多层次立体装置，并且每个螺旋干燥管自身带有清洁作 用，突破了干化过程当中的凝胶。并且设备采用全封闭状态，使得物 料在设备内部时刻滚动和干化，因此对粘性和膏状物料也能应用。
