申请日2012.07.05
公开(公告)日2012.10.10
IPC分类号F25B13/00; F25B49/02; F25B41/04; F25B29/00
摘要
本发明一种废水源热泵三联供机组，包括压缩机、与压缩机出口连接的油气分离器、通过一个第一电磁阀与油气分离器连接的热水侧板式换热器、同时通过一个四通换向阀与油气分离器连接的热源侧板式换热器和空调侧板式换热器、一个同时与热水侧板式换热器和热源侧板式换热器和空调侧板式换热器连接热交换式储液器、以及一个控制系统;因此，本发明具有如下优点：一机多用，能实现制冷、供暖、供热水的需求，减少多台设备的投入成本和占地面积;以废水作为冷热源，大大提高了制冷、供暖、供热水效率，降低运行费用;制冷同时冷凝热回收产热水，所产热水免费，同时也提高了制冷效率;仅采用电能驱动，减少常规能源的的使用，对环境不会造成任何污染。
权利要求书

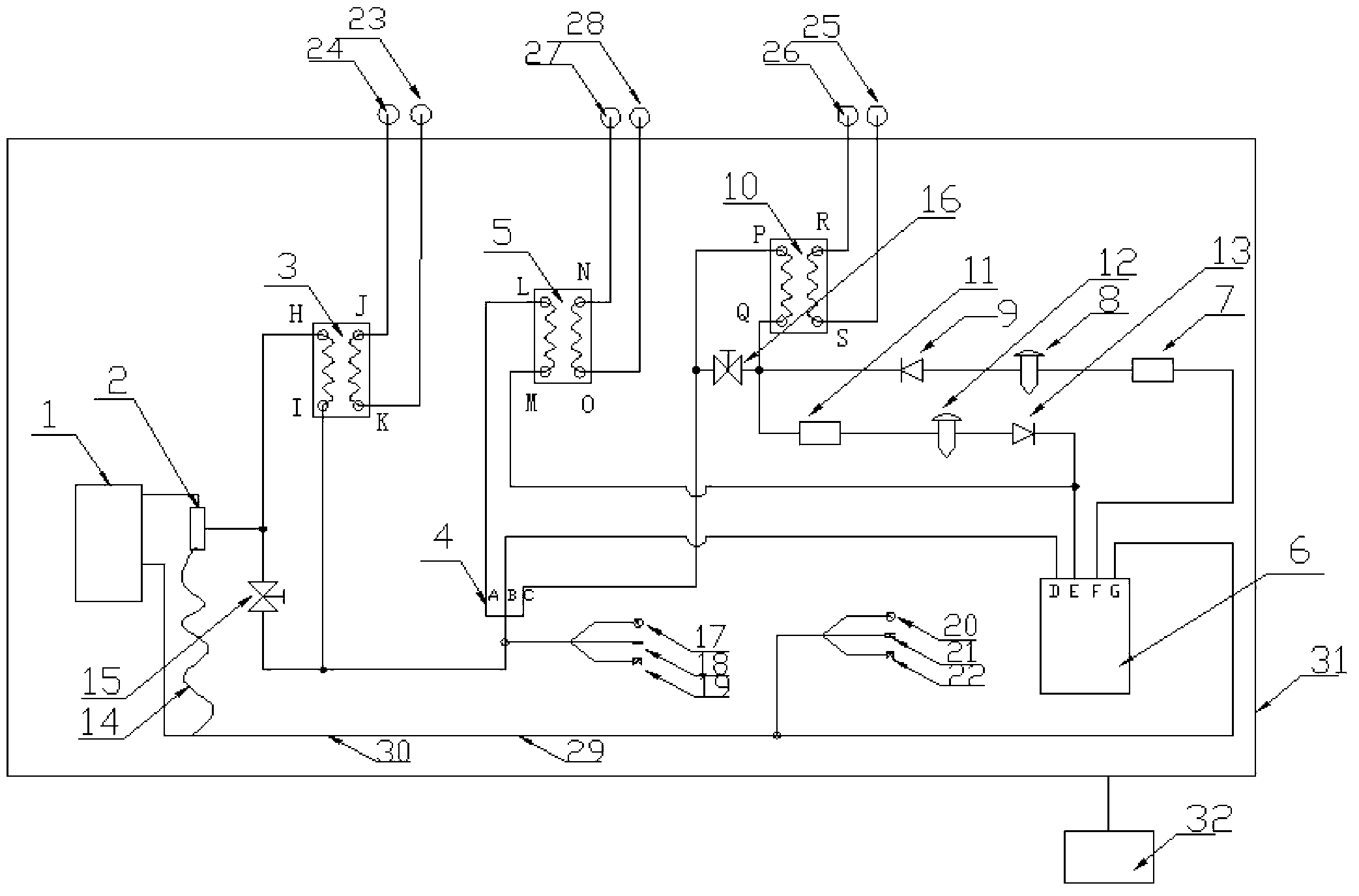

1.一种废水源热泵三联供机组，其特征在于，包括压缩机、与压缩机 出口连接的油气分离器、通过一个第一电磁阀与油气分离器连接的热水侧 板式换热器、同时通过一个四通换向阀与油气分离器连接的热源侧板式换 热器和空调侧板式换热器、一个同时与热水侧板式换热器和热源侧板式换 热器和空调侧板式换热器连接热交换式储液器、以及一个控制系统;所述压 缩机进口通过一个装有制冷剂的铜管与热交换式储液器连接，所述空调侧 板式换热器分别通过第一单向管路组件和第二单向管路组件与热交换式储 液器连接;所述四通换向阀上还连接一高压控制组件;所述铜管上还连接 一低压控制组件;所述油气分离器还通过一毛细管与铜管连接。
2.根据权利要求1所述的一种废水源热泵三联供机组，其特征在于， 所述热水侧板式换热器包括H管口、I管口、J管口以及K管口;所述四通 换向阀包括A管口、B管口、C管口以及V管口，;所述热交换式储液器包 括D管口、E管口、F管口以及G管口;所述H管口与上述油气分离器连接， 所述I管口与V管口连接，所述J管口连接热水侧出水口，所述K管口连 接热水侧进水口;所述V管口通过第一电磁阀分别与油气分离器和H管口 连接。
3.根据权利要求2所述的一种废水源热泵三联供机组，其特征在于， 所述热源侧板式换热器包括L管口、M管口、N管口以及O管口;所述L管 口与上述A管口连接;所述M管口与上述热交换式储液器的E管口连接; 所述N管口和O管口分别连接热源侧进水口和热源侧出水口。
4.根据权利要求3所述的一种废水源热泵三联供机组，其特征在于， 所述空调侧板式换热器包括P管口、Q管口、R管口以及S管口;所述P管 口依次通过第二电磁阀和第一单向管路组件与上述热交换式储液器的F管 口连接;所述Q管口通过第一单向管路组件与上述热交换式储液器的F管 口连接;所述R管口以及S管口分别连接空调侧出水口以及空调侧进水口; 该Q管口还通过第二单向管路组件与上述热交换式储液器的E管口连接; 所述P管口还通过第二电磁阀与Q管口连接;所述第二单向管路组件还与 上述M管口连接。
5.根据权利要求4所述的一种废水源热泵三联供机组，其特征在于， 所述第一单向管路组件包括依次连接的第一单向阀、第一膨胀阀以及第一 过滤器;所述第二单向管路组件包括依次连接的第二过滤器、第二膨胀阀 以及第二单向阀;所述第一单向阀分别与上述Q管口以及第二电磁阀连接， 所述第一过滤器与上述热交换式储液器的F管口连接;所述第二过滤器分 别与上述Q管口以及第二电磁阀连接，所述第二单向阀分别与上述M管口 和热交换式储液器的E管口连接。
6.根据权利要求2所述的一种废水源热泵三联供机组，其特征在于， 所述高压控制组件包括高压表、高压控制器以及高压截止阀;所述低压控 制组件包括低压表、低压控制器以及低压截止阀;所述高压表、高压控制 器以及高压截止阀同时连接在四通换向阀的V管口;所述低压表、低压控 制器以及低压截止阀同时接在铜管上。
7.根据权利要求2所述的一种废水源热泵三联供机组，其特征在于， 所述毛细管一端接在油气分离器上，另一端接在铜管上;上述低压控制组 件连接在热交换式储液器的G口和毛细管另一端之间的铜管上。
说明书
一种废水源热泵三联供机组
技术领域
本发明涉及一种热泵三联供机组，尤其是涉及一种废水源热泵三联供 机组。
背景技术
在当今一个注重节能、减排、低碳的告诉发展社会，能源问题始终是 国家的首要问题。每年用在空调制冷、供暖方面的能耗，在整个能耗中占 据相当大的比重。而同时，有很多废水的产所，如温泉废水、地下水、湖 泊水、工业设备冷却水、洗浴废水等场所，可作为冷热源被利用，实现将 室内的热量通过一种设备排放到废水中，实现室内制冷的目的，同时也可 以通过设备回收部分废水用于产生生活卫生热水，达到热量的充分利用， 亦可以通过设备从废水中吸取低位热能，一方面将热量通过载体水循环输 送到室内达到供暖的目的，另一方面能将热量储存于水中用于产生活热水。 这样能大大提高能源利用率，减少采用常规能源实现制冷、供暖的方式， 大大降低运行能耗。
发明内容
本发明的上述技术问题主要是通过下述技术方案得以解决的：
一种废水源热泵三联供机组，其特征在于，包括压缩机、与压缩机出 口连接的油气分离器、通过一个第一电磁阀与油气分离器连接的热水侧板 式换热器、同时通过一个四通换向阀与油气分离器连接的热源侧板式换热 器和空调侧板式换热器、一个同时与热水侧板式换热器和热源侧板式换热 器和空调侧板式换热器连接热交换式储液器、、以及一个控制系统;所述压 缩机进口通过一个装有制冷剂的铜管与热交换式储液器连接，所述空调侧 板式换热器分别通过第一单向管路组件和第二单向管路组件与热交换式储 液器连接;所述四通换向阀上还连接一高压控制组件;所述铜管上还连接 一低压控制组件;所述油气分离器还通过一毛细管与铜管连接。
本发明作为一种新型设备，创造性的以废水作为冷热源，来实现夏季 制冷、冬季供暖、全年生活热水的需求。在不同季节，根据需求的不同， 可灵活调节五种不同的工作模式，分别为：1、单独制冷，2：制冷同时产 热水，3：单独供暖，4：供暖同时产热水，5：单独产热水。一机多用，热 量的合理充分利用，节能高效。
在夏季制冷时，通过废水源热泵三联供机组从通过室内的循环冷冻水 中吸取热量，将热量释放到净水中用于产生生活卫生热水，满足热水量的 需求后再将多余的热量释放到废水中，最后达到室内降温制冷的目的。在 冬季供暖时，通过废水源热泵三联供机组从废水中吸取热量，将热量一部 分释放到净水中用于产生生活卫生热水，另一部分更多的热量用于室内供 暖。即使是在春秋季节不需要空调制冷供暖的时期，异能利用废水源热泵 从低温废水中提取热量，将热量释放到净水中用于产生生活卫生热水。
在上述的一种废水源热泵三联供机组，所述热水侧板式换热器包括H 管口、I管口、J管口以及K管口;所述四通换向阀包括A管口、B管口、C 管口以及V管口，;所述热交换式储液器包括D管口、E管口、F管口以及G 管口;所述H管口与上述油气分离器连接，所述I管口与V管口连接，所 述J管口连接热水侧出水口，所述K管口连接热水侧进水口;所述V管口 通过第一电磁阀分别与油气分离器和H管口连接。
在上述的一种废水源热泵三联供机组，所述热源侧板式换热器包括L 管口、M管口、N管口以及O管口;所述L管口与上述A管口连接;所述M 管口与上述热交换式储液器的E管口连接;所述N管口和O管口分别连接 热源侧进水口和热源侧出水口。
在上述的一种废水源热泵三联供机组，所述空调侧板式换热器包括P 管口、Q管口、R管口以及S管口;所述P管口依次通过第二电磁阀和第一 单向管路组件与上述热交换式储液器的F管口连接;所述Q管口通过第一 单向管路组件与上述热交换式储液器的F管口连接;所述R管口以及S管 口分别连接空调侧出水口以及空调侧进水口;该Q管口还通过第二单向管 路组件与上述热交换式储液器的E管口连接;所述P管口还通过第二电磁 阀与Q管口连接;所述第二单向管路组件还与上述M管口连接。
在上述的一种废水源热泵三联供机组，所述第一单向管路组件包括依 次连接的第一单向阀、第一膨胀阀以及第一过滤器;所述第二单向管路组 件包括依次连接的第二过滤器、第二膨胀阀以及第二单向阀;所述第一单 向阀分别与上述Q管口以及第二电磁阀连接，所述第一过滤器与上述热交 换式储液器的F管口连接;所述第二过滤器分别与上述Q管口以及第二电 磁阀连接，所述第二单向阀分别与上述M管口和热交换式储液器的E管口 连接。
在上述的一种废水源热泵三联供机组，所述高压控制组件包括高压表、 高压控制器以及高压截止阀;所述低压控制组件包括低压表、低压控制器 以及低压截止阀;所述高压表、高压控制器以及高压截止阀同时连接在四 通换向阀的V管口;所述低压表、低压控制器以及低压截止阀同时接在铜 管上。
在上述的一种废水源热泵三联供机组，所述毛细管一端接在油气分离 器上，另一端接在铜管上;上述低压控制组件连接在热交换式储液器的G 口和毛细管另一端之间的铜管上。
因此，本发明具有如下优点：1.一机多用，能实现制冷、供暖、供热 水的需求，减少多台设备的投入成本和占地面积;以废水作为冷热源，大 大提高了制冷、供暖、供热水效率，降低运行费用;2.制冷同时冷凝热回 收产热水，所产热水免费，同时也提高了制冷效率;3.仅采用电能驱动， 减少常规能源的的使用，对环境不会造成任何污染。
