申请日2012.04.27
公开(公告)日2013.04.17
IPC分类号C02F9/10; C02F103/28
摘要

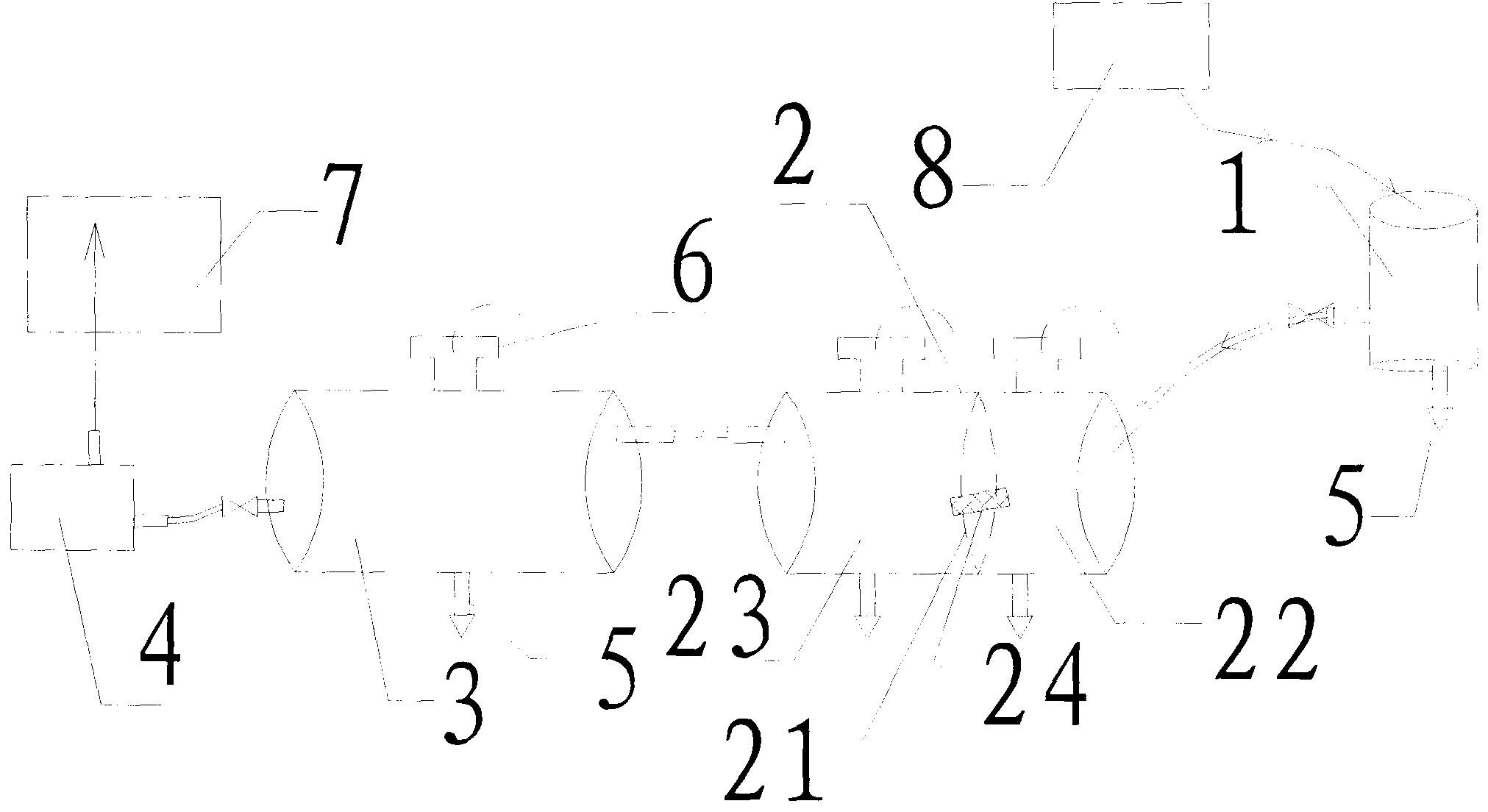

本实用新型公开了一种用于打印纸生产的废水回收装置，该用于打印纸生产的废水回收装置包括沉淀池、过滤罐、冷却罐和水泵，所述沉淀池、过滤罐、冷却罐和水泵通过水管依次连接，所述还包括过滤罐通过中间隔板分成A过滤区和B过滤区，中间隔板上设有过滤网，A过滤区的入水口连接到沉淀池，B过滤区的出水口连接到冷却罐，A过滤区和B过滤区的顶部分别设有人孔，A过滤区和B过滤区的底部分别设有排污阀;冷却罐的顶部设有人孔，冷却罐的底部设有排污阀，沉淀池的底部设有排污阀。通过上述方式，本实用新型能够有效的对生产车间产生的废水进行沉淀、过滤、冷却和回收再利用，降低了生产中的排污量，减少了对环境的污染，降低了生产的成本。
权利要求书
1.一种用于打印纸生产的废水回收装置，其特征在于：该用于打印纸生 产的废水回收装置包括沉淀池、过滤罐、冷却罐和水泵，所述沉淀池、过滤 罐、冷却罐和水泵通过水管依次连接，所述还包括过滤罐通过中间隔板分成A 过滤区和B过滤区，中间隔板上设有过滤网，A过滤区的入水口连接到沉淀 池，B过滤区的出水口连接到冷却罐，A过滤区和B过滤区的顶部分别设有 人孔，A过滤区和B过滤区的底部分别设有排污阀;冷却罐的顶部设有人孔， 冷却罐的底部设有排污阀，沉淀池的底部设有排污阀。
2.根据权利要求1所述的用于打印纸生产的废水回收装置，其特征在于： 所述水泵的出水口连接到配料房。
3.根据权利要求1所述的用于打印纸生产的废水回收装置，其特征在于： 所述沉淀池通过水管连接到车间机台。
说明书
用于打印纸生产的废水回收装置
技术领域
本实用新型涉及一种废水回收装置，特别是涉及一种用于打印纸生产的废 水回收装置。
背景技术
彩色喷墨印刷技术，与其他数字彩色印刷技术比有：易作大幅面输出、墨 水按图像需要输出、墨水成本相对较低，图像分辨率高，色彩还原逼真等优点。 在数字彩色印刷领域占据极其重要的地位。
喷墨打印需要在涂布有油墨接受层的记录材料上，才能表现很好图像分辨 率和色彩还原能力。特别是水性喷墨印刷油墨，同时还需要接受层具有快速吸 收能力和固色能力，使打印图像快干和防水。
其生产方法是以木浆为主要成份的原纸上涂布具有高吸收性的油墨接受 层，在现有的生产技术中生产车间的机台产生大量的废水直接排废掉，这样对 环境的污染非常的严重，而且非常浪费水，直接导致生产成本的提高。
发明内容
本实用新型主要解决的技术问题是提供一种用于打印纸生产的废水回收 装置，能够有效的对生产车间产生的废水进行沉淀、过滤、冷却和回收再利用， 降低了生产中的排污量，减少了对环境的污染，降低了生产的成本。
为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种用于 打印纸生产的废水回收装置，该用于打印纸生产的废水回收装置包括沉淀池、 过滤罐、冷却罐和水泵，所述沉淀池、过滤罐、冷却罐和水泵通过水管依次连 接，所述还包括过滤罐通过中间隔板分成A过滤区和B过滤区，中间隔板上 设有过滤网，A过滤区的入水口连接到沉淀池，B过滤区的出水口连接到冷却 罐，A过滤区和B过滤区的顶部分别设有人孔，A过滤区和B过滤区的底部 分别设有排污阀;冷却罐的顶部设有人孔，冷却罐的底部设有排污阀，沉淀池 的底部设有排污阀。
优选的是，所述水泵的出水口连接到配料房。
优选的是，所述沉淀池通过水管连接到车间机台。
本实用新型的有益效果是：本实用新型用于打印纸生产的废水回收装置 在使用后能够有效的对生产车间产生的废水进行沉淀、过滤、冷却和回收再 利用，降低了生产中的排污量，减少了对环境的污染，降低了生产的成本。
