申请日2012.04.27
公开(公告)日2012.11.28
IPC分类号C02F11/12
摘要
用于环片压挤式污泥脱水机的动环片，它涉及一种动环片。该装置解决目前动环片和定环片间的出水间隙容易被污泥堵塞的问题。动环片上沿圆周均布设有多个圆形槽孔，圆形槽孔的直径小于相邻两个圆形槽孔的间距，圆形槽孔的直径为动环片外径与内径之间差值的1/3，圆形槽孔的直径为3-4mm。本实用新型用于污泥脱水机中。
权利要求书

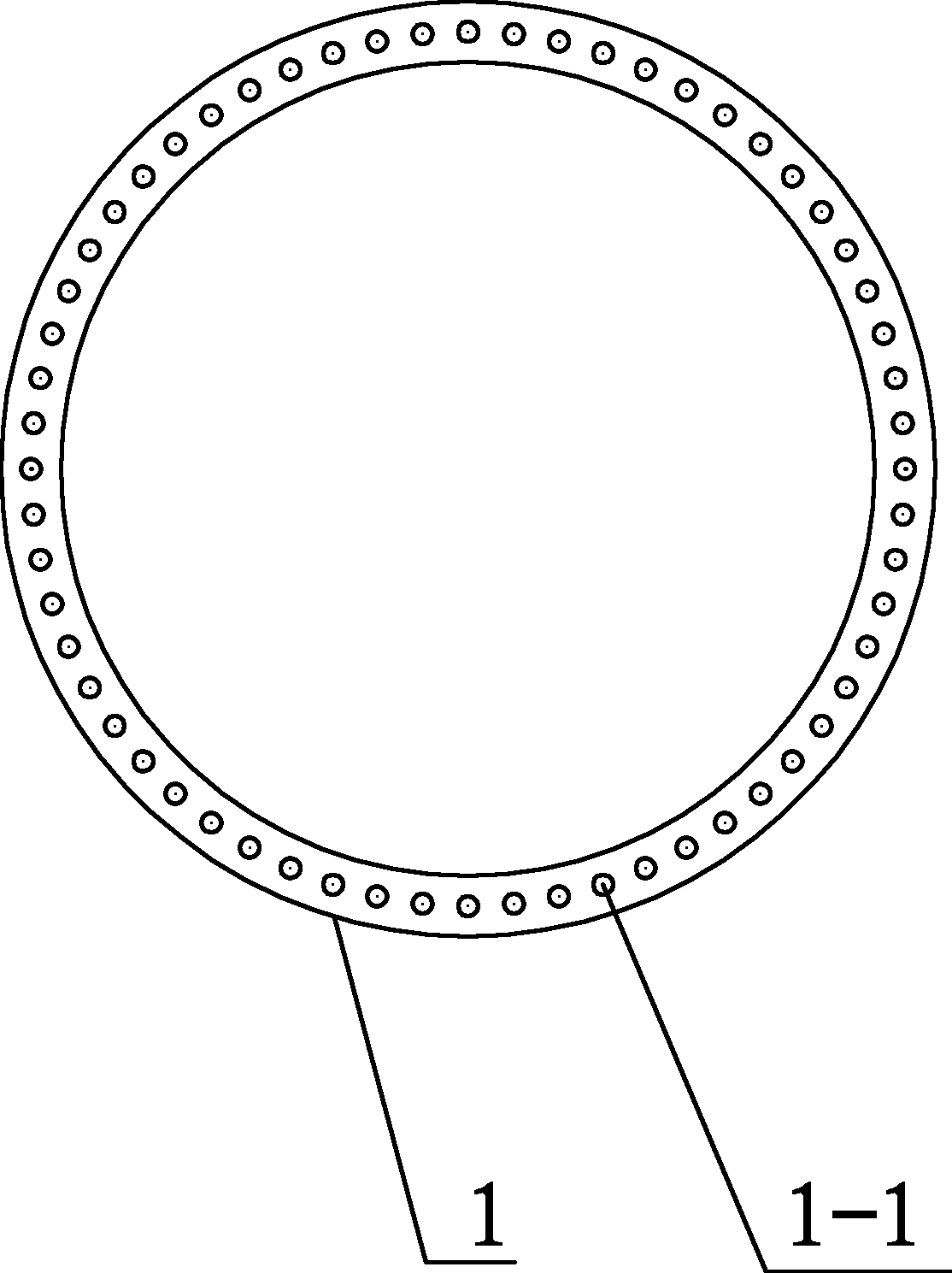

1.一种用于环片压挤式污泥脱水机的动环片，其特征在于动环片(1)上沿圆周均布 设有多个圆形槽孔(1-1)，圆形槽孔(1-1)的直径小于相邻两个圆形槽孔的间距，圆形槽 孔(1-1)的直径为动环片(1)外径与内径之间差值的1/3，圆形槽孔(1-1)的直径为3-4mm。
2.根据权利要求1所述用于环片压挤式污泥脱水机的动环片，其特征在于圆形槽孔 (1-1)的数量为40-60个。
说明书
用于环片压挤式污泥脱水机的动环片
技术领域
本实用新型涉及一种动环片。
背景技术
现有的用以固液分离的装置，包括有真空过滤机、加压过滤机、离心脱水机、带式压 滤机、板框式压滤机等，这些装置由于采用了滤网，污泥容易在滤网的网孔中滞留而堵塞 滤网，降低固液分离效率，而且使用周期短，给装置的维护工作也带来许多麻烦。其中离 心脱水机转速高达5000rpm以上，机械要求高、投资成本和能耗大，板框式压滤机处理能 力小、操作繁琐，并且滤布易破损，一般只适用于小型污水处理站。带式压滤机虽具有处 理能力大的优点，但占地面积较大、能耗高、冲洗水量多、脱出的污泥含水率高，运行费 用和维护成本均高于前面两种技术。
当前的一些螺旋挤压式污泥脱水机无论从占地面积方面、能耗方面还是冲洗水量方面 均得到了改善，但也存在一些不足。在应用实例中，由于污泥是由污水和药剂混合反应下 的产物，外观呈絮状，具有较强的粘性、吸附性。在污泥脱水机工作时，如果吸附在动、 定环片上的污泥不能得到及时清理，久而久之则会堵塞动、定环片间的出水间隙，这样出 水不能及时排出，同时，对进水也会造成阻力，从而导致处理能力降低，无法满足使用要 求。
实用新型内容
本实用新型的目的是提供一种用于环片压挤式污泥脱水机的动环片，以解决目前动环 片和定环片间的出水间隙容易被污泥堵塞的问题。
本实用新型为解决上述技术问题采取的技术方案是：动环片上沿圆周均布设有多个圆 形槽孔，圆形槽孔的直径小于相邻两个圆形槽孔的间距，圆形槽孔的直径为动环片外径与 内径之间差值的1/3，圆形槽孔的直径为3-4mm。
本实用新型具有以下有益效果：本实用新型通过在动环片的环面上设置圆形槽孔，当 动环片跟随螺旋轴的旋转作径向环动时，动环片上的圆形槽孔会将定环片侧面上吸附的污 泥颗粒刮落，被刮落的污泥颗粒回流至脱水段进行浓缩脱水，很好的解决了动环片和定环 片之间的堵塞问题，有效地保证了排水口的出水顺畅，达到了减少冲洗频率和减少冲洗水 量的目的。
