申请日2012.04.27
公开(公告)日2013.10.30
IPC分类号E02F3/47; E03F9/00
摘要
本发明涉及一种污泥清理抓斗车,其特征在于:汽车二类底盘上连接有副车架,所述的副车架上从车头至车尾处依次设有污泥清理车抓斗装置、污泥车厢和绞拉机构。本发明可满足各种结构下水道污泥的清理工作要求,尤其可清除下水道窨井内的硬质污泥,不仅减轻了工人的清理劳动轻度,同时结构简单、操作方便、体积小、机动灵活、作业性能好,使用成本低。同时本发明的各机械结构又通过电气控制系统和液压控制系统进行智能控制,提高了机械结构的动作可靠性和智能化水平。
权利要求书

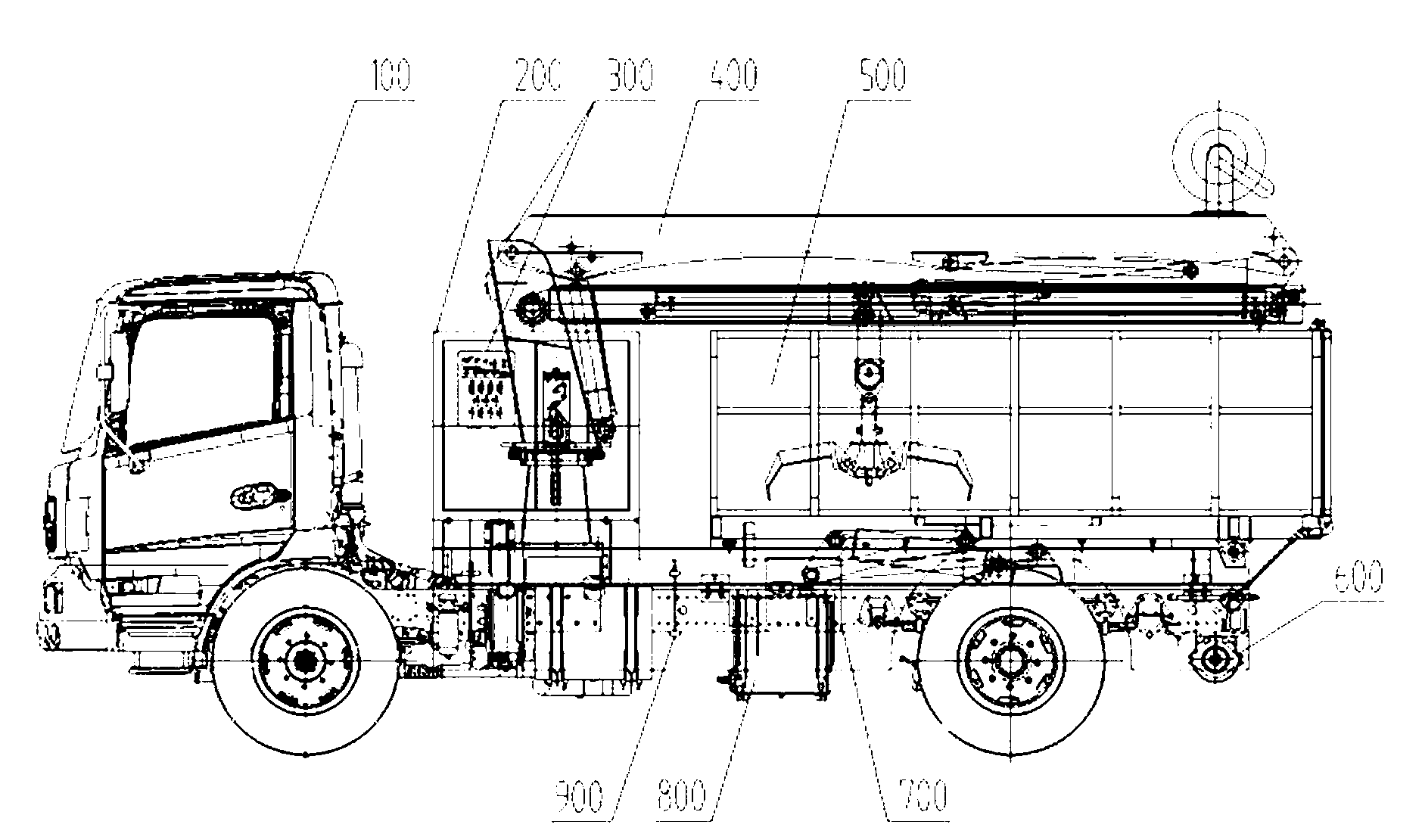

1.污泥清理抓斗车,它主要包括车头、与车头相连的汽车二类底盘,以及设置在底盘下方的车轮,其特征在于:汽车二类底盘连接有副车架,所述的副车架上从车头至车尾处依次设有污泥清理车抓斗装置、污泥车厢和绞拉机构。
2.根据权利要求1所述的污泥清理抓斗车,其特征在于:污泥清理车抓斗装置设置在副车架的前部,所述的污泥清理车抓斗装置设有吊臂底座、主吊臂和抓斗,主吊臂与吊臂底座之间为可转动连接,主吊臂的一端可伸缩,主吊臂通过顶杆机构与抓斗相连。
3.根据权利要求2所述的污泥清理抓斗车,其特征在于:吊臂底座上设有回转机构,主吊臂通过立柱与回转机构相连,回转机构用于控制主吊臂的回转运动,所述的回转机构由回转减速机构和回转轴承构成;回转机构与主吊臂之间还设有变幅油缸,变幅油缸用于控制主吊臂作上下运动。
4.根据权利要求2所述的污泥清理抓斗车,其特征在于:主吊臂由主臂和折叠臂构成,主臂与折叠臂之间通过折臂油缸形成线性摆动连接,折叠臂的尾部装有顶杆套臂,顶杆套臂由设置在折叠臂上的套臂摆动油缸来控制其摆动,所述的顶杆套臂内设有顶杆机构,顶杆机构通过顶杆外油缸或齿轮齿条与顶杆套臂之间形成直线移动连接;所述的顶杆机构为2-4节多节臂,顶杆机构通过内部油缸控制多节臂的伸缩,顶杆机构的尾部通过十字连接轴与抓斗相连。
5.根据权利要求2所述的污泥清理抓斗车,其特征在于:抓斗设有支架和抓斗片,支架上设有抓斗油缸,所述的抓斗片共设有2-4片,上述抓斗片对称的设置在支架的周围,抓斗片与支架之间通过销轴固定连接,抓斗油缸通过连接块与抓斗片相连;主吊臂上设有油管收放装置,所述的油管收放装置与抓斗相连。
6.根据权利要求1所述的污泥清理抓斗车,其特征在于:污泥车厢设置在副车架的尾部,所述污泥车厢由车厢体和设在车厢体尾部的后门构成,车厢体的底部设有翻斗油缸和连杆机构,车厢体通过翻斗油缸和连杆机构与副车架之间形成伸缩翻转连接;后门的上端与车厢体转动连接,后门的下端为自由端,车厢体上设有与后门下端相配合的自锁装置,所述的自锁装置由锁紧链条和锁紧块构成。
7.根据权利要求1所述的污泥清理抓斗车,其特征在于:绞拉机构设置在副车架尾部下方,绞拉机构由固定板和液压绞盘构成,所述的液压绞盘上缠绕有钢丝绳,钢丝绳上套设有绞拉盘。
8.根据权利要求1所述的污泥清理抓斗车,其特征在于:副车架通过侧固定板和U型螺栓固定在汽车二类底盘上。
说明书
污泥清理抓斗车
技术领域
本发明涉及污泥清理设备的技术领域,具体地说是一种用于城市下水道的污泥清理抓斗车,本发明主要阐述的是污泥清理抓斗车的机械连接结构。
背景技术
目前城市生活下水道窨井污泥的清理工作的主要方法是靠人工掏挖清理后再用普通污泥车进行中转处理,部分地区使用简易型污泥抓斗车或真空吸污车进行机械化污泥处理。
人工清理: 环卫工人使用手工工具,将各种垃圾放到装载垃圾车上,然后送到收集站。人工清理垃圾既费时又费力,若遇到较深的下水道窨井,就要工人下井作业。人工掏挖劳动强度大,工作状况差,安全度不高。工人作业时使用的工具是一条长竹杆上加装的铁勺、瓢、兜、铲,数量多又长,在繁忙的公路上经常发生机动车碰到竹杆伤人事故。如果下井作业,还会发生沼气中毒或缺氧等严重事故。
简易型污泥抓斗车:简易型污泥抓斗车是通过随车吊臂将污泥抓斗通过钢丝绳送到下水道窨井,进行机械化操作的一种作业设备。其优点是解决了人工作业的劳动强度和作业安全,其缺点是钢丝绳为软性连接,抓斗作业时无法给抓斗施加压力,遇到硬质污泥或石沙较多的窨井时,无法清理。同时,在管道中的污泥也不能进行清理。
真空吸泥车:真空吸泥车靠车上的真空泵吸起窨井内的淤泥和水,进入车内进行过滤,过滤出的水再由加压泵加压,然后通到下水道将淤泥再冲进窨井中。部分城市也使用了真空吸泥车进行下水管道清淤,但效果都不太好,且功能单一,吸泥效率低,且设备及维护的成本都比较高。
发明内容
本发明的目的在于提供一种改进的污泥清理抓斗车,它可克服现有技术中人工作业费时费力、安全性差,简易污泥抓斗车作业范围不广,真空吸泥车效果不好、效率低、维护成本高的一些不足。
为了实现上述目的,本发明的技术方案是:污泥清理抓斗车,它主要包括车头、与车头相连的汽车二类底盘,以及设置在底盘下方的车轮,其特征在于:汽车二类底盘连接有副车架,所述的副车架上从车头至车尾处依次设有污泥清理车抓斗装置、污泥车厢和绞拉机构。
使用时,本发明的污泥清理抓斗车的副车架上设有污泥清理车抓斗装置、以及与污泥清理车抓斗装置相配合污泥车厢和绞拉机构,本发明可满足各种结构下水道污泥的清理工作要求,尤其可清除下水道窨井内的硬质污泥,不仅减轻了工人的清理劳动轻度,同时结构简单、操作方便、体积小、机动灵活、作业性能好,使用成本低。同时本发明的各机械结构又通过电气控制系统和液压控制系统进行智能控制,提高了机械结构的动作可靠性和智能化水平。
