申请日2012.04.18
公开(公告)日2012.12.12
IPC分类号C02F9/08; C02F1/32; C02F1/44; C02F1/28
摘要
本实用新型公开了纯化水处理系统精密过滤系统，它包括依次连接的原水处理装置和纯化水制取装置，原水处理装置包括依次连接的原水箱(1)、原水泵(2)、预过滤器(3)、多介质过滤器(4)和活性碳过滤器(5)，纯化水制取装置包括依次连接的一级增压泵(6)、一级反渗透装置(7)、中间水箱(8)、二级增压泵(9)、二级反渗透装置(10)和纯水箱(11)。本实用新型的有益效果是：在多介质过滤器前增加预过滤器，可以有效滤去原水中的悬浮物机械杂质和金属物质，解决了多介质过滤器易堵塞、使用寿命短的问题;设有两级反渗透装置，提高了纯化水质量;设有运输装置，节省了纯化水输送成本，避免了因输送而造成纯化水受污染的问题。
权利要求书

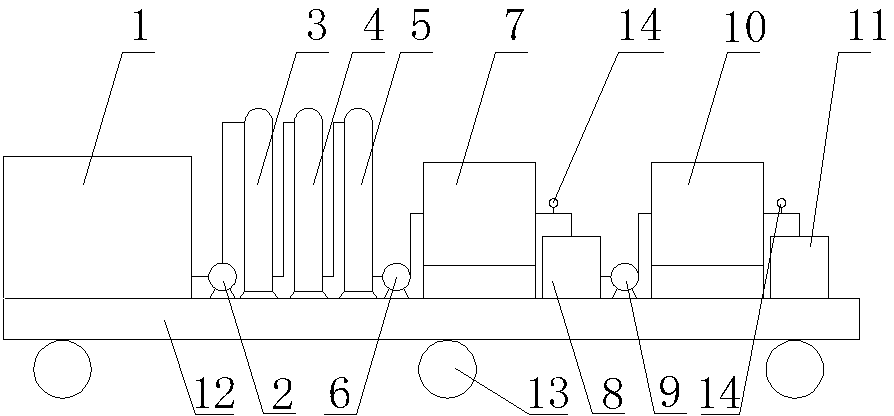

1.纯化水处理系统精密过滤系统，其特征在于：它包括依次连接的原水处理装置和纯化水制取装置，所述的原水处理装置包括依次连接的原水箱(1)、原水泵(2)、预过滤器(3)、多介质过滤器(4)和活性碳过滤器(5)，所述的纯化水制取装置包括依次连接的一级增压泵(6)、一级反渗透装置(7)、中间水箱(8)、二级增压泵(9)、二级反渗透装置(10)和纯水箱(11)。
2.根据权利要求1所述的纯化水处理系统精密过滤系统，其特征在于：它还包括运输装置，所述的运输装置包括承载板(12)和设置于承载板(12)底部的滚轮(13)，所述的原水处理装置和纯化水制取装置均固定设置于承载板(12)上。
3.根据权利要求1所述的纯化水处理系统精密过滤系统，其特征在于：所述的纯水箱(11)的出水管道上连接有紫外线灭菌器和细菌过滤器。
4.根据权利要求1所述的纯化水处理系统精密过滤系统，其特征在于：所述的连接一级反渗透装置(7)与中间水箱(8)的管道上安装有电导率仪(14)，连接二级反渗透装置(10)与纯水箱(11)的管道上也安装有电导率仪(14)。
说明书
纯化水处理系统精密过滤系统
技术领域
本实用新型涉及水处理装置技术领域，特别是一种纯化水处理系统精密过滤系统。
背景技术
目前，制药厂、医院使用的纯化水，都是通过纯化水制备装置制取，再通过管道输送至用水车间，或先将制得的纯化水盛入储水装置，再将储水装置运输至用水地，纯化水在输送或运输过程中受污染的几率大大增加，且对于纯化水用水量有限的实验室和医院，管道的铺设也增加了纯化水的成本。且现有纯化水制备设备，通常是原水直接进入多介质过滤器，原水中的悬浮物、机械杂质和金属物质会导致多介质过滤器堵塞，降低了多介质过滤器的使用寿命。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供一种使用灵活方便、使用寿命长、加工质量高的纯化水处理系统精密过滤系统。
本实用新型的目的通过以下技术方案来实现：纯化水处理系统精密过滤系统，它包括依次连接的原水处理装置和纯化水制取装置，所述的原水处理装置包括依次连接的原水箱、原水泵、预过滤器、多介质过滤器和活性碳过滤器，所述的纯化水制取装置包括依次连接的一级增压泵、一级反渗透装置、中间水箱、二级增压泵、二级反渗透装置和纯水箱。
它还包括运输装置，所述的运输装置包括承载板和设置于承载板底部的滚轮，所述的原水处理装置和纯化水制取装置均固定设置于承载板上。
所述的纯水箱的出水管道上连接有紫外线灭菌器和细菌过滤器。
所述的连接一级反渗透装置与中间水箱的管道上安装有电导率仪，连接二级反渗透装置与纯水箱的管道上也安装有电导率仪。
本实用新型具有以下优点：本实用新型在多介质过滤器前增加预过滤器，可以有效滤去原水中的悬浮物机械杂质和金属物质，解决了多介质过滤器易堵塞、使用寿命短的问题，延长了过滤系统的使用寿命;设有两级反渗透装置，提高了纯化水质量;设有运输装置，使得过滤系统使用灵活方便，节省了纯化水的输送成本，避免了因输送而造成纯化水受污染的问题。
